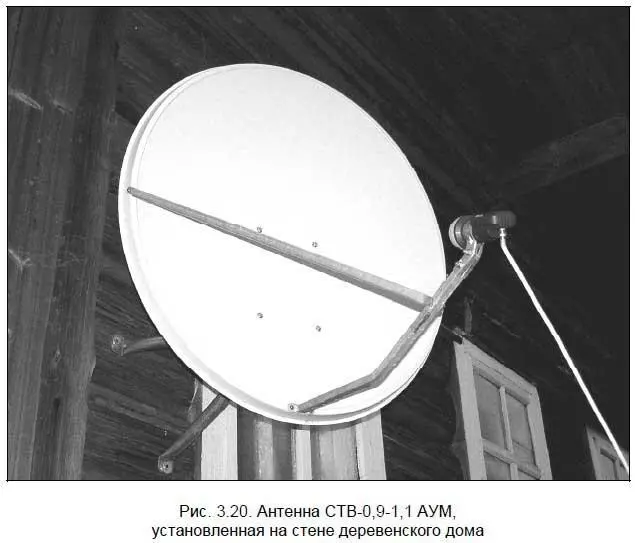

Такой выбор я предлагаю потому, что эту же тарелку можно потом применить для НТВ+ и «Триколора» — если пользователь решит, что пора увеличивать количество платных каналов, в том числе русскоязычных. Такая антенна СТВ-0,9–1,1 АУМ (рис. 3.20), предназначенная для приема сигналов с геостационарных спутников в Ku диапазоне, универсально подойдет для всех рассмотренных задач. Единственно что — она не предназначена для передачи сигнала на спутник и требует для этого специальной доработки в заводских условиях.

Совет.

В комплекте с антенной поставляется стеновое крепление. Для фиксации крепления понадобятся анкеры. Исходя из личного опыта — при креплении к бетонному или кирпичному строению лучше использовать анкерные болты с гайкой размером 120×10 мм.

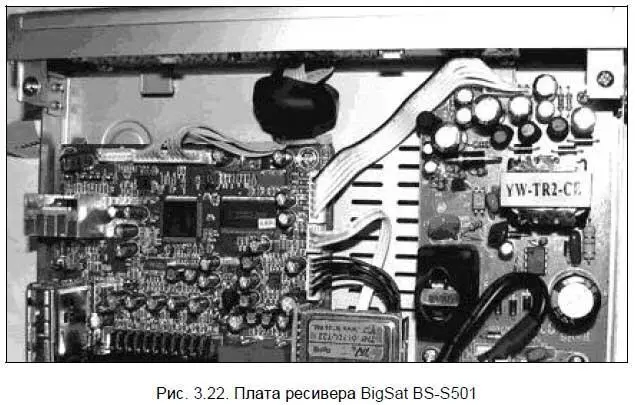

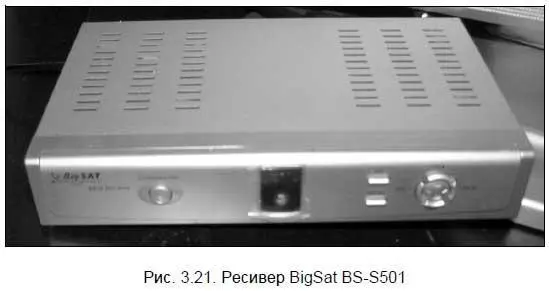

После выбора тарелки вторым важным вопросом является выбор ресивера — устройства, демодулирующего принятый антенной спутниковый сигнал. Наиболее популярные сегодня модели по соотношению «цена-качество»: BigSat BS-S501 Xtra (рис. 3.21 и 3.22) и Euston 5000PVR. Эти ресиверы не имеют декодировщика и могут принимать и обрабатывать сигнал только со «свободных» программ, бесплатных и условно-бесплатных (без абонентской годовой карты). Для приема групп спутников НТВ+, «Триколор» или аналогичных ресивер потребуется заменить (цена вопроса — пара тысяч рублей). Облучатели антенны (конвертер, головка) — например, Echostar BS-150A или Euston U3 — универсальные. Главное, чтобы антенна была рассчитана на прием сигналов Ku диапазона, то есть 10,7-12,75 ГГц.

После приобретения оборудования его нужно правильно установить и настроить. Далее мы рассмотрим эти вопросы подробнее на конкретном примере настройки ресивера BigSat BS-S501 на группу спутников HotBird 13E.

Для установки тарелки выбирают открытое пространство в направлении юг-юго-запад. Крепить тарелку рекомендуется на поверхность, которая способна удержать антенну с учетом максимальной ветровой нагрузки — это может быть стена дома или иного пригодного строения, какая-либо прочная конструкция на крыше и т. п. Выбрав место установки антенны, необходимо с помощью анкеров жестко прикрепить к нему стеновое крепление перпендикулярно поверхности земли.

Внимание, важно!

Относительно Москвы (55°45′ с. ш., 37°37′ в. д.) спутник расположен по азимуту 208,81° (в Вологде — 214,15°), и для приема потребуется открытое пространство в этом направлении. На пути сигнала в пределах 30 м от тарелки не должно быть никаких затеняющих предметов: домов, деревьев, столбов, промышленных труб и т. п.

В моей практике был случай, когда даже одиноко стоящая в 4,5 м от тарелки ольха не позволяла летом установить связь со спутником. Лишь только когда осенью листья опали, спутник удалось поймать.

Если преграды вблизи имеются, то нужно рассчитать, будет ли их высота существенной для создания преграды сигналу, исходя из расстояния до преграды и угла возвышения спутника: -23,17° (Москва) и -18,9° (Вологда).

Примечание.

Минус здесь означает, что тарелка антенны должна быть наклонена чуть вниз. Причем этот наклон, как подтвердила авторская практика, не зависит от того, на горе находится деревенский дом, в низине, или антенна установлена на крыше девятиэтажного городского строения.

Собирают спутниковую антенну с предельной осторожностью, чтобы не допустить появления на зеркале антенны вмятин и искривлений, уменьшающих усиление спутникового сигнала. Универсальный конвертер устанавливают облучателем в сторону антенны, разъем для подключения кабеля должен смотреть вниз. Подключают к конвертеру высокочастотный антенный (телевизионный, с волновым сопротивлением 75 Ом) кабель (SAT-703, RG-6 и аналогичный) с помощью F-разъема без пайки. Затем устанавливают антенну на держатель (из-за большой парусности тарелки лучше эту операцию выполнить вдвоем) и фиксируют крепление так, чтобы была возможность поворачивать антенну за соответствующий край влево, вправо, вверх и вниз с небольшим усилием.

Внимание, важно!

Иногда, из-за конкретных условий расположения, антенну приходится устанавливать вдали от ресивера и телевизора. Длина антенного кабеля в пределах 50 м не критична. В крайнем случае (в сельской местности это до сих пор актуально) кабель может быть срощен из отдельных кусков — главное, чтобы куски надежно соединялись с помощью F-разъемов (рис. 3.23), а не скруткой или пайкой.

Другой конец антенного кабеля с одетым F-разъемом подключают ко входу IF IN 13–18 В тюнера ресивера и соединяют ресивер с телевизором кабелем SCART-SCART (или иным — в зависимости от модели телевизора, ресивер имеет возможность соединения кабелем «колокольчики»).

Теперь можно включить телевизор (в режиме «AV») и ресивер. Если телевизор выпущен после 2003 года, он войдет в данный режим автоматически, и дополнительно в режим аудио-видео его вводить не придется.

Для настройки на группу спутников HotBird в ресивере нужно установить параметры сильного транспондера — к примеру, можно выбрать 11034 V 27500 3/4, где 11034 — частота в МГц, V — вертикальная поляризация, 27500 — символьная скорость, 3/4 — код коррекции ошибок.

Данные настройки корректируются в меню Установка | Одиночный поиск, где в поле Спутниквыбирается название спутника: Hotbird 13.0E. Для подсказки в нижней части меню отображаются кнопки пульта ДУ, с помощью которых производится выбор.

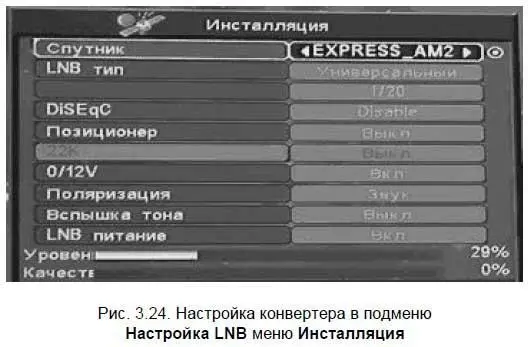

Далее в подменю Настройка LNBнастраивается конвертер (рис. 3.24). Устанавливаются следующие параметры:

• LNB тип — Универсальныйс частотами: первичная частота 9750 МГц, первая частота 11300 МГц. Чтобы выйти к настройке данных частот необходимо в подменю Универсальныйнажать на ПДУ кнопку <���ОК>;

• 22К— не включается (при выборе универсального конвертера);

• DiSEqC — Disable(или 3/ 4— хороший результат коррекции ошибок);

• Позиционер — Выкл(устройство автоматического дистанционного — с помощью электродвигателя — поворота антенны-тарелки для переключения между разными спутниками);
