На рисунке 35 дано схематическое изображение шифровальной машины с двумя шифраторами. Поскольку показать трехмерный вид шифратора с трехмерной внутренней разводкой сложно, на рисунке 35 дано только двумерное представление. Всякий раз после зашифровывания буквы первый шифратор поворачивается на одну позицию, то есть на двумерной диаграмме каждая распайка перемещается вниз на одну позицию. В отличии от первого, второй шифрующий диск почти все время остается неподвижным. Он приходит в движение только после того, как первый шифратор совершит полный оборот. У первого шифратора имеется зубец и только когда этот зубец доходит до определенной точки, он поворачивает второй шифратор на одну позицию.

На рисунке 35 (а) первый шифратор находится в положении, когда он готов повернуть второй шифратор. При наборе и зашифровывании очередной буквы первый шифратор поворачивается на одну позицию, заставляя при этом повернуться на одну позицию и второй шифратор (рис. 35 (b). После набора и зашифровывания следующей буквы первый шифратор снова поворачивается на одну позицию (рис. 35 (с), но на сей раз второй шифратор остается неподвижным. Второй шифратор не будет двигаться, пока первый шифратор не совершит полный оборот, что произойдет после набора и зашифровывания еще пяти букв. Такая конструкция напоминает одометр автомобиля — быстрее всего вращается барабанчик, который показывает километры, и когда этот барабанчик сделает полный оборот, достигнув цифры «9», он переведет на одно деление барабанчик, показывающий десятки километров.

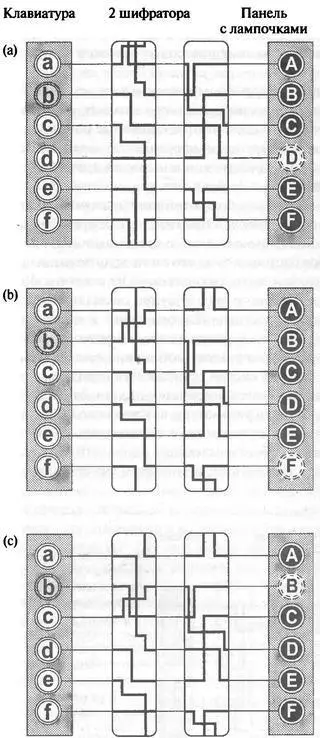

Рис. 35 При добавлении второго шифратора комбинации зашифрованных символов не будут повторяться до тех пор, пока не будут зашифрованы все 36 букв, то есть пока оба шифратора не вернутся в исходное положение. Для простоты шифраторы представлены на диаграмме в двухмерном виде: здесь, вместо поворота на один шаг шифратора, на одну позицию вниз смещается распайка. Хотя создается впечатление, что провод (или провода) сверху или снизу шифратора обрывается, но на самом деле его продолжением служит соответствующий провод снизу или сверху этого шифратора. В (а) bзашифровывается как D. После зашифровывания первый шифратор поворачивается на одну позицию, заставляя при этом повернуться на одну позицию и второй шифратор; это происходит только раз за один полный оборот первого ротора. Это новое положение показано на (b), где bзашифровывается как F. После зашифровывания первый шифратор поворачивается на один шаг, но второй шифратор при этом остается неподвижным. Это новое положение показано на (с), где bзашифровывается как В.

Преимущество добавления второго шифратора заключается в том, что комбинации символов не будут повторяться до тех пор, пока второй шифратор не вернется в начальное положение, что потребует шести полных оборотов первого шифратора, то есть зашифровывания 6x6, или 36 букв. Другими словами, существует 36 различных положений шифратора, которые эквивалентны переходам между 36 шифралфавитами. Если же взять полный алфавит, состоящий из 26 букв, то шифровальная машина будет переключаться между 26 х 26, или 676 шифралфавитами. Поэтому объединяя несколько шифраторов (которые иногда называются роторами), можно создать шифровальную машину, которая будет постоянно выполнять переход между различными шифралфавитами.

Оператор набирает определенную букву и, в зависимости от положения шифратора, она может быть зашифрована с помощью любого из сотен шифралфавитов. После этого положение шифратора меняется, так что когда в машину вводится следующая буква, она зашифровывается уже с помощью другого шифралфавита. К тому же все это производится исключительно эффективно и точно благодаря автоматическому перемещению шифраторов и высокой скорости электричества.

Прежде чем приступить к подробному объяснению, как Шербиус предполагал применять свою шифровальную машину, необходимо рассказать еще о двух элементах «Энигмы», которые показаны на рисунке 36. Во-первых, в стандартной шифровальной машине Шербиуса в целях увеличения стойкости использовался третий шифратор; для полного алфавита из 26 букв эти три шифратора дают 26 х 26 х 26, или 17 576 различных положений шифраторов. Во вторых, Шербиус добавил отражатель . Отражатель, как и шифратор, также представляет собой резиновый диск с проводами внутри, но его отличие от шифратора состоит в том, что он не вращается, а провода входят с одной стороны и затем выходят с той же стороны. Когда отражатель установлен, оператор вводит букву, посылая электрический сигнал через три шифратора. Поступающий в отражатель сигнал отражается и идет обратно через те же три шифратора, но уже по другому пути. Например, для приведенной на рисунке 36 схемы, при вводе с клавиатуры буквы bсигнал пройдет через три шифратора, попадет в отражатель, отразится и вернется назад к букве D. На самом деле сигнал попадает не в клавиатуру, как это могло бы показаться из рисунка 36, а поступает на панель с лампочками.

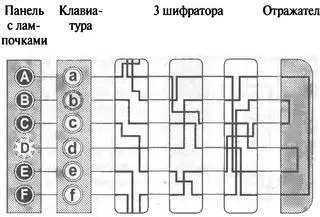

Рис. 36 Конструкция «Энигмы» Шербиуса с третьим шифратором и отражателем, который направляет ток обратно через шифраторы. Для данного расположения ввод с клавиатуры буквы b приведет к загоранию D на панели с лампочками, которая показана рядом с клавиатурой.

На первый взгляд кажется бессмысленным добавлять к машине неподвижный отражатель, который не приводит к увеличению количества шифралфавитов. Однако польза от него станет ясна, когда мы будем рассматривать, как же в действительности используется эта машина для шифрования и расшифрования сообщения.

Допустим, оператор хочет отправить криптограмму. Прежде чем приступить к шифрованию, оператор должен вначале повернуть шифраторы, установив их в определенное начальное положение. Существует 17 576 возможных расположений и, соответственно, 17 576 возможных начальных установок. Начальные положения шифраторов будут определять, каким образом зашифровывается сообщение. Мы можем рассматривать «Энигму» как обобщенную шифрсистему, в которой способ зашифровывания определяется начальными установками. Другими словами, начальные установки обуславливают ключ. Начальные установки обычно задаются в шифровальной книге, в которой указаны ключи на каждый день и которая имеется у всех в коммуникационной сети. Для распространения шифровальных книг требуется время и усилия, но поскольку в день нужен только один ключ, то можно, например, предусмотреть рассылку шифровальных книг, содержащих 28 ключей, только один раз в четыре недели. Для сравнения, если бы в войсках пришлось бы применять одноразовые шифрблокноты, то для каждого сообщения требовался бы новый ключ, и задача распределения ключей оказалась бы несоизмеримо сложнее. Как только шифраторы будут установлены в положения, задаваемые ключом текущего дня из шифровальной книги, отправитель может начинать зашифровывание. Он вводит с клавиатуры первую букву сообщения, смотрит, какая буква высвечивается на панели с лампочками, и записывает ее как первую букву шифртекста. Затем, как только первый шифратор автоматически повернется на одну позицию, отправитель вводит вторую букву сообщения и так далее. После того как шифртекст будет полностью подготовлен, он вручается радисту, который передает его получателю сообщения.
