Станислав Михаль - Часы. От гномона до атомных часов

С преимуществами спускового механизма Денисона быстро ознакомились все европейские часовщики. Когда в начале 60-х годов прошлого века обсуждался вопрос о ремонте пражских курантов, то передовые члены комиссии провели свое предложение о генеральной реконструкции всего механизма. Ранее с трудом поддерживаемый в порядке ходовой механизм с коромыслом и шпиндельным спуском был заменен по проекту Ромуальда Божека (1814-1899) новым управляющим механизмом со спуском Денисона, изготовленным в карлинском Даньковце.

Другую группу спусковых механизмов с постоянной импульсной силой образуют те механизмы, у которых импульсная сила возникает благодаря упругой деформации пружины. Это так называемые пружинные спуски с нормальной импульсной силой. Некоторые часовщики сначала предпочитали применять гравитационные спуски, у которых легче удавалось настраивать импульсную силу, но позднее опыт показал, что результаты, достигнутые с пружинными спусковыми механизмами, были отнюдь не хуже. Простой пружинный спуск с постоянной импульсной силой был создан английским часовщиком Джеймсом Фергюсоном Коле (1799-1880), а значительно более сложный — лондонским часовщиком В.А. Гранджером. Последний спуск работал с двусторонним импульсом, придаваемым маятнику горизонтальной плоской пружиной, заделанной в вал анкера. Его спусковое колесо и анкер не имеют площадок покоя. Состояние покоя обеспечивает трехплечее звездообразное колесо, управляемое зубчатой передачей от спускового колеса. Косые площадки на палетах являются импульсными поверхностями, с которых импульс передается через анкер на импульсную пружину, изменяющую его в импульс с постоянной величиной.

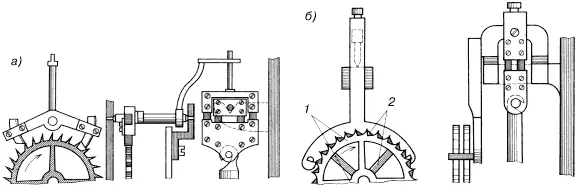

Рис. 21.Пружинные спусковые механизмы с постоянной импульсной силой: а — Штрассера; б — Рифлера

Другие два пружинных спусковых механизма, один из которых, показанный на рис. 21а, сконструирован Штрассером (род. в 1853 г.) из Гласхютте, а второй (рис. 21б) построен мюнхенским часовщиком Рифлером (род. в 1847 г.), дали исключительные результаты при точном измерении времени для астрономических нужд. Спуск Рифлера на рубеже XIX и XX вв. считался самым подходящим для лабораторных измерении времени. Как видно из изображения спускового механизма Штрассера, импульсная сила возникает при отклонении анкера в двух импульсных пружинах, закрепленных в подвесной скобе маятника. Спусковой механизм Рифлера работает, по существу, на аналогичном принципе. В отличие от спускового механизма Штрассера, у которого маятник подвешен на специальных пружинах в неподвижной подвеске, у спуска Рифлера подвесные пружины одновременно являются импульсными пружинами. И анкер имеет здесь вместо сложенных палет рубиновые штифты с плоскими шлифами и сборное двойное спусковое колесо. Зубья первого колеса 1 образуют плоскость покоя для анкера, а второе колесо 2 имеет наклонные (скошенные) импульсные зубья.

Все описанные до сих пор спусковые механизмы с постоянной импульсной силой имели независимо от рода регулятора и степени его совершенства один общий для них признак: спусковые механизмы у них постоянно соединены с часовым механизмом. При каждом скачке спускового колеса весь механизм приводится на короткий момент в движение, чтобы при захвате спускового колеса он (механизм) снова останавливался. Для небольших портативных часов с непрерывной индикацией времени этот способ обязателен, однако для больших башенных часов непрерывное движение всего часового механизма с тяжелыми стрелками предъявляет большие требования к приводу. Равномерный ход нарушают также порывы ветра, которые передаются со стрелок на весь механизм, и часто изменяющиеся атмосферные условия.

Совершенно исключительная идея пришла в голову мюнхенскому часовщику Йоганну Маннгардту (1798-1878), который построил специальный механизм, исключительно интересный во многих отношениях. Тут речь идет о спуске с периодическим импульсом, подаваемым маятнику один раз в 30 или даже в 60 с. Осциллятор в часах Маннгардта между двумя очередными импульсами качается совершенно независимо от часового механизма, который все это время остается в покое.

Башенные часы с несколько измененным спусковым механизмом Маннгардта стали строить и в Чехии во второй половине прошлого века. Их изготовляли как пражская мастерская Людвига Гайнца, так и мастерская часовщика Вацлава Кречмера, который в 90-х годах построил несколько башенных механизмов с этими спусками. Его часовые механизмы отличались массивной конструкцией; два из них сохранились в часовых коллекциях Национального технического музея в Праге.

Гравитационные спусковые механизмы с постоянной импульсной силой не подходили для портативных балансирных часов, а поэтому производители пружинных хронометров стали изучать возможность применения пружинных спусковых механизмов с постоянным импульсом. Первые такие часы построил Томас Мюдж в 1790 г., стремясь превзойти точность морских хронометров Гаррисона. Спусковые механизмы строил для своих хронометров Антуан Бреге (1850-1882) — один из потомков А.Л. Бреге.

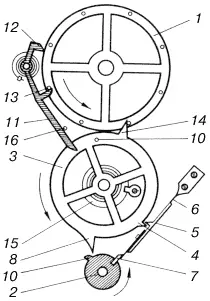

Рис. 22.Спусковые механизмы с постоянной импульсной силой Антуана Бреге

Один из его спусковых механизмов с постоянной импульсной силой приведен на рис. 22. Между спусковым колесом 1 с восемью боковыми штифтами и валом баланса 2 здесь вложен еще один элемент 3 — импульсное колесо с тремя зубьями и спиральной пружиной. В положении, показанном на рисунке, зуб 4 импульсного колеса опирается на стопор 5 пружины 6. При этом спусковой механизм находится в состоянии покоя. Палец 7 баланса отклонит пружину 6, которая освободит импульсное колесо, его зуб 8 даст импульс пальцу 9, а затем штифт 10 приподнимет ползунок 11 анкера 12. Его зуб 13 освободит спусковое колесо. При скачке спускового колеса его зуб, который раньше придерживался ползунком 11 анкера, натолкнется на зуб 14 импульсного колеса, которое силой спиральной пружины 15 начнет жать в направлении стрелки. При ударе импульсное колесо возвратится в свое первоначальное положение, а спиральная пружина возвратит анкер 12 в положение, обусловливаемое упором 16.

Из привода с грузом выработался первоначальный принцип колесных часов. Кроме бесспорной простоты и надежности, этот принцип обладал еще и преимуществом, которого долго не было у прежнего пружинного привода, а именно неизменностью (постоянством) приводной силы. Вес тел, зависящий от местного ускорения силы тяжести, несколько изменяется с географической широтой, но в отношении часов с грузом это не является помехой. Дело в том, что «непортативность» обрекала их стоять на одном месте. При изучении свойств и работы спускового механизма мы встретились с неблагоприятным последствием скачка спускового механизма в виде бесцельно затраченной потенциальной энергии груза. Чтобы нагляднее представить силовые отношения в передаточном механизме часов, будем исходить из схемы простых бамперных часов (рис. 23). Из этой схемы видно, что первоначальная сила тяжести Q , передаваемая зубчатыми механизмами, падает по направлению к спуску, что сопровождается, с другой стороны, ростом числа оборотов приводимых валов. Если зубья спускового колеса опираются на палеты силой Р 1, то при указанных передачах на ведущем колесе будет действовать сила Р 3, в 28 раз большая. Отсюда видно, какое большое количество энергии необходимо иметь в приводном механизме часов, чтобы обеспечить их ход.
