Стабилизаторы силы привода в виде улитки можно найти в старых часах французского, английского и немецкого происхождения. Вероятно, несколько старше другой стабилизатор в виде особого кулачка, который встречается иногда у некоторых немецких карманных и настольных часов. Для компенсации приводной силы здесь достаточна сравнительно малая сила плоской пружины, прижимающей тормозной палец к окружности плоского кулачка, насаженного на вал барабана пружины (здесь тормозной момент действует против приводного момента пружины). Форма кулачка подбиралась так, чтобы равнодействующая приводная сила была постоянной. По сравнению с улиткой кулачок занимал меньше места, а поэтому его применяли прежде всего для карманных часов. Однако в целом он не слишком привился и был вытеснен улиткой и для плоских часов, где она удерживалась примерно до конца XVIII и начала XIX в., когда заканчивавшаяся эра «шпиндлевок» сменялась новыми типами часов с современными спусковыми механизмами. У этих часов с анкерными спусковыми механизмами стабилизаторы силы привода быстро отпадали, они сохранились лишь у морских хронометров.

Однако на работу самой совершенной пружины постоянно влияют некоторые факторы, например потери от трения между витками, которые теперь понижаются путем полирования поверхности пружины и смазкой. Ослабление приводной силы, вызываемое усталостью материала, существенно уменьшали тем, что делали пружины из нержавеющей стали или из особых сплавов. Однако, несмотря на это, каждая пружина в ходе своего разматывания изменяет свою приводную силу. Для устранения этого недостатка применяли несколько способов.

Самый старый способ исходил из стремления исключить в работе пружины ее начальную и конечную фазу, поскольку приводная сила пружины резко падает именно при полной заводке и при окончании завода. Для карманных часов использовали в целях ограничения рабочего диапазона пружины кулачковый механизм. На практике встречались различные кулачковые механизмы, самым известным из которых является мальтийский механизм, далее идут кольцевидные кулачковые механизмы, или же пальцевые. Кулачковые механизмы должны были ограничить натяжение и разматывание пружины до нескольких оборотов вала держателя пружины (как правило, до четырех). Как и улитка, кулачковый механизм сохранился до сих пор лишь в конструкции морских хронометров. При дозаводке цепочка наматывается на последние суженные витки компенсатора до того момента, когда боковая сторона цепочки нажимает на кулачок кулачкового механизма и ставит его на пути пальца на завитке. Кулачковый механизм одновременно сохраняет от разрыва не только саму пружину, но и филигранную цепочку или струну.

У малых карманных часов роль кулачкового механизма позднее взяла на себя реверсивная защелка, которая обеспечивает малое обратное движение пружины и связанное с этим ослабление ее натяжения. Кулачковый механизм и реверсивная защелка защищали пружину от перетяжки. Реверсивная защелка, правда, исключает перетяжку пружины и использование быстро уменьшающейся приводной силы при полностью заведенной пружине, но не мешает тому, чтобы пружина дошла до конца и вызывала замедление хода в последние часы. Этому можно воспрепятствовать только ежедневной регулярной заводкой пружины в одно и то же время, чтобы пружина могла развиваться лишь в оптимальный период своей приводной силы.

Изменчивость приводной силы можно также ограничивать удлинением пружины и увеличением запаса ее энергии. Однако удлинение пружины идет за счет ее толщины. Для тонких пружин требуются также специальные сплавы, лучше выдерживающие нагрузку и усталость. Приводная сила современных пружин несравненно выше, чем у пружин старых часов. Исключительно благоприятные особенности современных пружинных сталей с высоким пределом упругости и особой технологией производства привели к созданию так называемых S -пружин (названных так по их форме в развернутом состоянии), — которые имеют повышенный срок службы и более равномерную приводную силу.

Однострелочные пружинные часы XVI и XVII вв. первоначально заводились ключиком спереди через отверстие в циферблате, а позднее заводной четырехгранник вала пружинного барабана был выведен на заднюю сторону. В отдельных случаях, например у некоторых часов Бреге, четырехгранник находится в оси вала часовой стрелки.

Примерно около 1800 г. некоторые часовщики пытались создать часы с бесключевым заводом. Один из первых вариантов таких часов имел заводной механизм в шейке подвесного кольца карманных или подвесочных часов. Пружина заводилась несколькими нажиманиями и вытягиванием кольца.

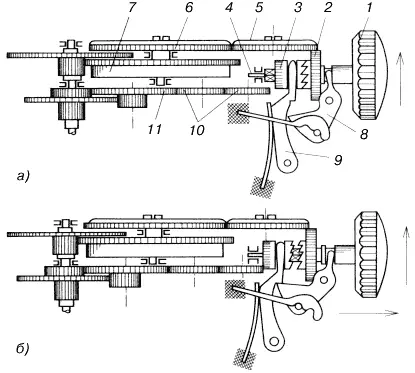

Рис. 26.Корончатая заводка: а — зазодка, б — перевод стрелок

1 — коронка, 2 — муфтовое колесо, 3 — триб муфты, 4 — заводной вал, 5 — заводное колесо, 6 — храповое колесо, 7 — барабан пружины, 8 — установочный рычаг, 9 — муфтовый рычаг, 10 — колесо для управления стрелками, 11 — сменное колесо

Механизм завода с корончатой передачей, которую используют и теперь, запатентовал в 1820 г. англичанин Т. Прест. Его идею усовершенствовал в 1842 г. до нынешнего вида Адриен Филипп (рис. 26). Несколько позднее производством таких механизмов завода начала заниматься известная швейцарская фирма «Патек Филипп и компания». В английской часовой промышленности, консервативно придерживающейся стабилизатора приводной силы типа улитки, для которого такой механизм завода не подходил, не могли использовать этот способ.

Лишь в последние десятилетия XIX в. и в начале нашего века большинство английских часовых фирм тоже перешли на корончатый механизм завода с коронной передачей и передвижным рычажным механизмом для передвижения стрелок, управляемым небольшой кнопкой на боковой стороне футляра часов. Однако система Патека была самой простой: стрелки перемещались и пружина заводилась одной заводной головкой, которая перемещалась на две позиции. У старых часов стрелки передвигались вручную ключом, насаживаемым на четырехгранник минутного колеса или же рукой (у «роскопфок»). Вращение стрелок независимо от всего остального механизма часов было возможно благодаря наличию специально для этого приспособленной муфты.

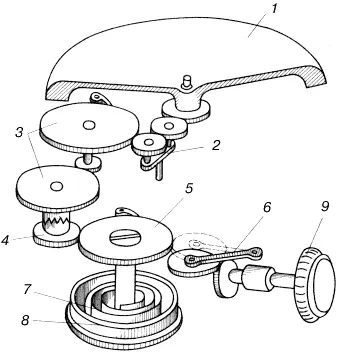

Рис. 27.Автоматический заводной механизм: 1 — рабочее колесо, 2 — преобразователь, 3 — понижающая передача. 4 — ограничитель натяжения при заводке коронкой, 7 — пружина, 8 — барабан пружины, 9 — коронка
