Механизм для автоподзавода часов, схема которого приведена на рис. 27, относится теперь к основному оснащению современных наручных часов. Его главные составные части: ротор, заводимый в обе стороны, в виде сегмента, отлитого из тяжелого металла, преобразователь вращения для изменения двухстороннего вращения ротора в однонаправленное движение заводки и передаточный механизм, увеличивающий малую силу заводки сегмента. Автоподзавод не являлся новинкой, его изобрел еще в XVIII в. швейцарец Перрелет, позднее усовершенствовал Бреге, а в 1780 г. на нее получил в Лондоне патент Рекордон. В период 1780-1800 гг. Бреге изготовил ряд карманных часов с автоподзаводом, у которых заводной элемент был не вращающимся сегментом, а имел сбалансированные рычаги. Швейцарский патент на автоматический заводной механизм получил в 1924 г. англичанин Джон Гарвуд, изготовивший одним из первых так называемые автоматические наручные часы. Главное значение этого решения заключается в сохранении сравнительно постоянной приводной силы пружины, если часы носят регулярно, а это обеспечивает повышенную точность их хода. Однако и то, что отпала ручная заводка, является большим удобством, которым нельзя пренебречь.

Зубчатые передачи механических часов всегда имели двойную задачу — подавать энергию осциллятору и подсчитывать его колебания. Сохранилось много конструктивных вариантов — от простой трехколесной системы с валами в одной плоскости (у балансирных часов) и обычным расположением и системы с центральной секундной стрелкой до сложных механизмов, указывающих дату и другие календарные и астрономические данные.

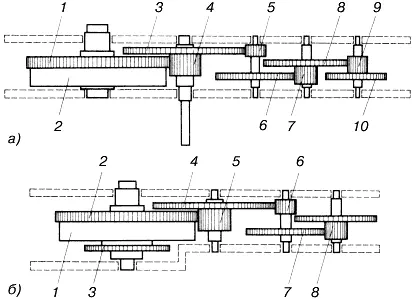

Рис. 28.Главная передача часов: а — с минутным колесом ( 1 — ведущее колесо, 2 — барабан пружины, 3 — минутное колесо, 4 — минутный триб, 5 — промежуточный триб, 6 — промежуточное колесо, 7 — секундный триб, 8 — секундное колесо, 9 — спусковой триб, 10 — спусковое колесо); б — без минутного колеса ( 1 — барабан пружины, 2 — ведущее колесо, 3 — сменное колесо, 4 — второе промежуточное колесо, 5 — второй промежуточный триб, 6 — первый промежуточный триб, 8 — триб спускового колеса)

На рис. 28а приведены два основных типа часовых зубчатых передач. Первый из них проще, и с ним мы встречаемся у дешевых часов с шварцвальдским, или штифтовым, спусковым механизмом. Для привода стрелочного механизма здесь служит специальное колесо на пружинном барабане. Несколько сложнее второй механизм (рис. 28б) с минутным колесом, от которого в этом случае выводится движение часовой стрелки. Еще более сложен механизм часов с центральной секундной стрелкой. Уже при беглом осмотре этих механизмов можно видеть, на какой срок хода с одной заводкой часов рассчитывал производитель этих часов. (На механизмах, приведенных на рис. 28, видно, что это механизмы с односуточным ходом.) Чтобы часы при одинаковой длине пружины шли дольше, необходимо увеличить общее передаточное отношение и поместить между ведущим колесом вала барабана пружины и трибом на валу минутного колеса еще одно или два дополнительных колеса с трибами.

Часовые зубчатые колеса сильно отличаются от эвольвентных зубчатых передач, используемых в машиностроении общего назначения, так как в часовом деле привилась циклоидная зубчатая передача. Производство зубчатых деталей относилось в ранний период часового производства к самым трудным ручным работам. После прорезания зазоров на окружности колеса оставляли ровные боковые стороны зубьев и слегка закругляли их головки. За небольшим исключением речь шла о производстве колес с торцовыми зубьями.

У крупных башенных часов обод с зубьями склепывался или наваривался на лучевидные плечи ступицы. Малые колесики с несколькими зубьями (как правило, меньше 15) — трибы — вырабатывались несколькими способами. Для средних и крупных часов это были главным образом трубчатые трибы, а трибы малых часов имели циклоидальную зубчатую передачу. Доводов в пользу циклоидальной зубчатой передачи было несколько. Вспомним, что у часовых передач всегда чередуется зацепление пары колес и триба. Поскольку трибы обычно имеют очень малое количество зубьев, то при зацеплении с большим зубчатым колесом с эвольвентными зубьями возникают большие колебания приводной силы. У циклоидальной зубчатой передачи условия передачи силы более благоприятны тогда, когда тщательно поддерживаются предписанные расстояния между осями зубчатых колес. Для дальнейшего улучшения зацепления полезна коррекция зубьев понижением их головок и упрощением их профильных кривых, что позволяет приблизиться к идеальному состоянию, при котором пара зубчатых колес переносит одинаково большую силу в начале и в конце своего зацепления. Следующим достоинством циклоидального зубчатого зацепления является большая простота изготовления его.

У башенных часов и у первых напольных, настенных и переносных часов зубчатые колеса были железными. Позднее стали использовать более выгодные качества бронзовых колес. Трибы всегда были стальными, причем в местах наибольшей нагрузки их закаливали. Поверхности зубьев, особенно у трибов, всегда полировали, чтобы понижать потери от трения. Наряду с трубчатыми трибами, у лучших малогабаритных часов делали фрезерованные трибы (зачастую из прутковых полуфабрикатов). Для больших колес трибы склепывали, а для меньших часов склепанный комплект обычно лишь насаживался на рифленую поверхность вала. Поскольку трибы всегда относились к самым напрягаемым деталям часов, то можно по степени их износа определить время, до которого данные часы были в ходу, и степень их эксплуатационной надежности.

Несущий элемент часового механизма — каркас — встречается в двух основных видах: колончатом и консольном. Цилиндровый каркас с поперечными горизонтальными плитами типичен для железных настенных часов XVII и XVIII вв. Деревянные «шварцвальдки» или английские люцерновые часы относятся к тому же периоду. Коромысловые часы имели простой каркас консольной формы, состоящий из деревянных балок или из плоского кованого железа. У астрономических маятниковых часов, у настольных часов, у некоторых настенных и малых портативных часов каркас имел две несущие плиты — платины, соединенные несколькими короткими, иногда резными, а позднее — гладкими обточенными колонками. У карманных и у большинства наручных часов платины имели круглую форму. Нижняя (задняя) платина часто бывала декорирована гравюрами и резными орнаментами.
