У некоторых башенных часов чехословацкого происхождения конца XVIII в. и первой половины XIX в. иногда встречается совершенно необычная форма опор скольжения с квадратными отверстиями для цапф. Эту неудачную форму применяли в свое время и некоторые чешские часовщики, к которым относится и строитель башенных часов Франтишек Зуммерэкер.

Подшипники скольжения были усовершенствованы тогда, когда Николае Фатио (1664-1753) в начале XVIII в. открыл способ производства камневых подшипников. Благодаря ему Англия вплоть до 1790 г. была единственной страной, в которой имелось право производить сверленые камневые опоры. Новое изобретение дало возможность улучшить работу баланса, цапфы которого должны иметь как можно меньший диаметр, чтобы ограничить трение. Камневые опоры изготовляли из натуральных драгоценных камней, мягкого граната и агата, а накладные камни у баланса бывали иногда алмазными.

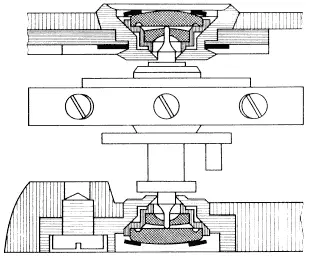

Рис. 29.Амортизатор ударов — система «Инкаблок»

Цилиндрическая форма цапфы баланса стала преобладать как более выгодная, цапфа редко ломалась, в то время как у малых часов с другими формами цапф, например коническими, цапфы ломались чаще всего. Для наг ручных часов, подвергавшихся сотрясениям и ударам, требовалось понизить опасность такого повреждения до минимума. Часовщики боролись с этим, применяя различные амортизаторы ударов, задачей которых было обеспечение надежной посадки вала баланса. На рис. 29 показана работа наиболее часто применяемой теперь конструкции камневых опор часового баланса с амортизатором системы «Инкаблок». Амортизатор позволяет валу баланса вместе с подшипниковым камнем совершать небольшое боковое смещение в направлении удара, при котором утолщенная часть оси баланса упирается, после чего баланс снова возвращается в свое первоначальное положение.

В производстве опор теперь уже не используются натуральные камни; камни изготовляют из синтетического корунда с помощью сложных технологических процессов, а в последнее время — и с помощью лазерной техники. Наручные часы среднего качества имеют 15 камней: два камня палетных, один камень импульсный на импульсном ролике баланса, два сквозных камня с отверстиями для оси баланса и углублением в форме маслины для масла, а также два опорных камня-подпятника для оси баланса. Анкер, спусковое секундное и промежуточное колесо также имеют по два сквозных камня с цилиндрическим отверстием. Все эти камни также имеют масляные чашечки. Дорогие и более точные часы имеют по 17, 21 и больше камней. Прекрасные швейцарские хронометры 80-х годов прошлого века имели до 32 камней.

Опорные камни запрессовываются непосредственно в углубления, имеющиеся в основании. Раньше их всаживали в граненые малые металлические круглые втулки — бушоны, которые, в свою очередь, запрессовывали или привинчивали к основаниям (такой способ иногда называют ливерпульским способом крепления опорных камней).

Опорные камни в часах бывали не раз предметом торговых спекуляций. Многие коллекционеры карманных часов могут убедиться, что данные о количестве опорных камней, указанные изготовителем этих часов, зачастую неправильны. Не один часовой завод обманывал своих заказчиков тем, что монтировал опорные камни лишь на видных местах в нижнем основании, надеясь на то, что покупатель не заметит этого подвоха. Весьма часто мы встречаемся с этим явлением у часов американского происхождения, изготовленных в конце прошлого и начале нашего века.

Обработка опорных камней всегда считалась очень сложным делом, а потому часы с камневыми опорами ценились очень высоко [14] Появление синтетического корунда и развитие высокопроизводительных методов его обработки привело к резкому снижению стоимости часовых камней, которые в настоящее время составляют незначительную часть стоимости часового механизма. (Прим. науч. ред.) . И чешское часовое производство, которое раньше судьба не баловала, сохранялось в этом отношении на одном уровне с европейским часовым производством благодаря отдельным лицам. В этом имел большую заслугу прежде всего чешский часовщик и конструктор астрономических часов Йозеф Коссек (1780-1858), о котором в отчете от 1829 г. говорится, что он «был первым в Чехии, кто обеспечил для своих часов большое превосходство тем, что он использовал для них опоры из самых твердых камней, которые он обрабатывал на сверлильном и полировальном станках, к тому же сконструированных им самим».

Период колебании часового осциллятора обусловлен прежде всего его размерами. Если продолжительность колебания маятника не зависит от его веса, то для баланса продолжительность колебания в существенной степени зависит от материала, причем не только баланса, но и волоска.

Величина полупериода (продолжительность полуколебания) маятника определяется его длиной по формуле:

где T — полупериод (продолжительность полуколебания) маятника;

l r — приведенная длина маятника;

g — ускорение силы тяжести.

Расчетом можно установить, что приведенная длина секундного маятника для нашей географической широты равна 99,4 см, а полусекундного — 24,9 см.

Период полуколебания баланса обусловлен его размерами и вращающим моментом волоска. Для точного регулирования хода служит так называемый градусник, регулировочная стрелка которого закреплена подвижно на мосту баланса. Ее хвостовик с замком, охватывающим волосок на его последнем внешнем витке вблизи колодки, при повороте стрелки изменяет рабочую длину, а с ней и вращающий момент волоска. В большинстве случаев смещение регулировочной стрелки на одно деление шкалы изменяет суточный ход часов примерно на 2 мин. У старых пружинных часов с балансовым осциллятором без волоска ход регулировался только изменением силы приводной пружины. Для этого на крышке барабана пружины был специальный храповик с защелкой. У часов с балансом фолио его амплитуда задавалась щетинными упорами, закрепленными на неподвижной и регулируемой консолях. Карманные часы XVIII в. со шпиндельным спуском имели специфический так называемый регулятор Томпиона, который, как и градусник с регулировочной стрелкой, изменял рабочую длину волоска.

Количество полуколебаний баланса различается в зависимости от типа часов, их величины и исполнения. Нижний предел этого количества начинается с трех полуколебаний в секунду у больших часов, например у будильников. Морские хронометры с четырьмя полуколебаниями в секунду также относятся к группе часов с низкой частотой осциллятора. Продолжительность колебания карманных часов около 1/5 с, а наручных — колеблется в пределах от 1/5 до 1/6 с [15] В последнее время с целью повышения точности часов стали применять более высокочастотные балансы с периодом полуколебаний до 0,1 с. (Прим. науч. ред.) .
