Михаил Васильев - Металлы и человек

Полученную плавиковую кислоту очищают от примесей и производят «варку» криолита. Для этого в нее добавляют ту самую гидроокись алюминия, что была получена при «выкручивании» алюминатных растворов, и соду, В результате ряда последовательных реакций и образуется выпадающий в виде осадка криолит.

Это осуществляется в железных чанах, футерованных угольными плитками и снабженных мешалками. В них непрерывно подают пульпу, содержащую гидроокись алюминия и раствор соды. Тщательно соблюдается необходимая дозировка.

Затем криолитовую пульпу сгущают, отделяют в фильтрах от жидкости твердые частицы криолита, и высушивают их в сушильных барабанах при температуре в 130–140 градусов.

Вот каким сложным путем получается похожий на гренландский нетающий лед искусственный криолит. Это с ним встречается глинозем в электролитической ванне.

Третий участник этой встречи — угольный электрод.

Нехитрая, кажется, вещь эти цилиндрические и прямоугольные угольные плиты, спускающиеся в ванну с криолито-глиноземным расплавом. А и их производство — сложный и деликатный процесс, которым занимаются специальные заводы. Ведь все, что входит в состав электрода, при его сгорании рано или поздно попадает в ванну и загрязняет получаемый металл. Поэтому должны быть очень чистыми исходные материалы. Они должны быть достаточно электропроводными, плотными, иметь значительную механическую прочность.

Не будем детально проходить всю цепочку технологических процессов, ведущих от исходных материалов — антрацита, нефтяного кокса, пекового кокса, каменноугольной смолы и т. д. к готовому электроду. Скажем лишь, что она включает в себя дробление исходных материалов, их прокаливание, размол, классификацию, строгую дозировку и смешивание, прессование и обжиг. И только пройдя все эти операции, приходит электрод в электролизный цех алюминиевого завода.

В настоящее время применяют аноды, самообжигающиеся в процессе работы. Но приготовление углеродистого материала для них — не проще.

В электролизном цехе стоят в ряд, одна рядом с другой огромные ванны. В них под коркой застывшего криолита в криолито-глиноземном расплаве электрический ток буквально по атому отбирает алюминий. Он выделяется на дне ванны. Это дно (оно выложено угольными плитами, в которые вделаны залитые чугуном провода) служит катодом. Спускающиеся сверху угольные электроды являются анодами. На них непрерывно выделяется кислород, и они медленно сгорают.

Невелико напряжение тока, работающего в ванне, не более 5 вольт, но зато колоссальна его сила, достигающая у крупных ванн 15 000 тысяч ампер и даже больше. Гигантская электрическая река протекает сквозь расплав, вымывая из него атомы драгоценного металла и складывая их в одно место. Этой реки хватило бы на непрерывный плеск молний. И действительно, иногда электрическая река становится зримой: вокруг анода возникают искры, крохотные молнии. Это свидетельствует о нарушении правильного режима работы ванны.

Мы помним, что чистый глинозем плавится при температуре выше 2 тысяч градусов. Расплав в ванне имеет температуру всего около 950 градусов. Вот он, тот обходный путь, который делает алюминий общедоступным.

Конечно, общедоступность эта еще очень условна. Мы проследили уже, каким сложным путем пришли в электролизный цех основные материалы, без которых невозможно получение алюминия. Эта сложность удорожает металл, да к тому же и сам процесс электролиза не дешев: ведь для выработки 1 тонны алюминия надо затратить 17 500 киловатт-часов электроэнергии!

Очень много? Да, очень много. Но в первых конструкциях ванн, на заре советской алюминиевой промышленности, на тонну алюминия приходилось затрачивать целых 40 тысяч киловатт-часов. Увеличением размера ванн, уменьшением теплопотерь, улучшением самой конструкции ванны снизили расход энергии более чем вдвое. И, конечно, он будет еще снижен.

Такое снижение вполне возможно. Теоретические расчеты показывают, что едва трети потребляемой энергии достаточно для выделения из расплава чистого алюминия. Остальные две трети — потери. Это потери и очевидные — с теплом, излучаемым ванной в окружающее пространство. Это потери и за счет скрытого от непосредственного наблюдения процесса растворения уже полученного чистого алюминия со дна ванны в плавающем над ним криолите. И, конечно, все эти потери еще можно уменьшить. Но главную статью в себестоимости алюминия составляет стоимость глинозема. Удешевление его производства тоже возможно как за счет частных усовершенствований, так и принципиальным изменением технологии.

Сегодня тонна «серебра из глины» стоит столько же, сколько сто лет назад стоил килограмм этого металла. Когда его стоимость снизится еще в десять раз, он повсюду вытеснит железо и его сплавы.

Но мы отвлеклись. Полученный в ванне алюминий еще надо извлечь, очистить от примесей.

Расплавленный металл из ванн извлекают или с помощью вакуум-ковшей, в которые по железной трубке засасывается металл, или с помощью специальных сифонов. За сутки ванна на 50 тысяч ампер вырабатывает примерно 360 кг алюминия. Металл извлекают из нее через каждые двое-трое суток.

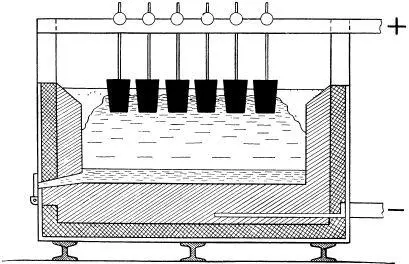

Вот она, простейшая схема электролитической ванны.

Ковш с алюминием сразу же ставят в специальную камеру, опускают в него трубку и прокачивают сквозь расплавленный металл хлор. Он уносит с собой большую часть механических примесей, собирающихся в виде рыхлого порошка на поверхности металла. Его снимают дырчатой ложкой, напоминающей шумовку, которой домашние хозяйки снимают пену с мясного супа. Затем металл направляют в рафинировочную печь. В ней смешивается алюминий из разных ванн, происходит усреднение состава, некоторая очистка. Затем металл разливают в изложницы разливочной машины.

Слитки, предназначенные для механической обработки, отливают методом полунепрерывного литья. При этом получается лучшая кристаллическая структура слитков.

Таков процесс рождения технического алюминия. Он еще содержит в среднем около 0,5 процента посторонних примесей — главным образом железа и кремния. Дальнейшая очистка алюминия (а мы знаем, что сверхчистые металлы обладают совершенно особыми свойствами) осуществляется также электролитическим методом. Удается получить металл, содержащий не больше 0,002 процента примесей. Такой алюминий обладает повышенной электропроводностью, пластичностью и, что особенно важно, сверхвысокой антикоррозионной стойкостью. Из него изготавливают высокосортную фольгу, химическую и электрическую аппаратуру, им покрывают поверхности других металлов для защиты от коррозии.
