Значение измеренной средней спектральной плотности мощности должно быть меньше значения, указанного в таблице 1.4 в качестве минимального требования, с учетом допустимых погрешностей.
Должен производиться контроль соответствия длительности перехода между состояниями передатчика ON и OFF минимальным требованиям, указанным в таблице 1.4, например, при использовании глазковых диаграмм. При измерении длительности перехода передатчика из состояния ON в состояние OFF за начало отсчета следует принять момент снижения уровня мощности ниже значения, заявленного производителем в качестве номинального для выходной мощности базовой станции, а окончанием измерения будет являться момент достижения уровнем мощности значения, соответствующего значению средней спектральной плотности мощности, измеренной в течение времени нахождения передатчика в состоянии OFF по описанной методике. При измерении длительности перехода передатчика из состояния OFF в состояние ON за начало отсчета следует принять момент превышения уровнем мощности значения, соответствующего значению средней спектральной плотности мощности, измеренной в течение времени нахождения передатчика в состоянии OFF по описанной методике, а окончанием измерения будет являться момент достижения уровнем мощности значения, заявленного производителем в качестве номинального для выходной мощности базовой станции.
Значение, полученное при измерении длительности перехода между состояниями передатчика ON и OFF, должно быть не больше значения, указанного в таблице 1.4 в качестве минимального требования.
При тестировании базовых станций, работающих в нескольких полосах частот при использовании раздельных антенных коннекторов, не задействованные антенные коннекторы на время теста должны быть отключены.
2.2.4. Определение погрешности частоты и величины вектора ошибки
Тестирование данного параметра должно производиться для передатчика, находящегося в состоянии ON. Погрешностью частоты называется мера отличия фактической частоты, на которой работает базовая станция, от назначенной управляющим блоком. Для генерации радиочастоты и генерации тактовой частоты должен использоваться один источник (данный факт проверке не подлежит, но должен быть заявлен производителем в соответствующей документации). Целью тестирования данного параметра является проверка соответствия величины погрешности частоты диапазону допустимых значений, указанному в таблице 1.4 в качестве минимальных требований. Для классов мощности базовых станций, отличных от большого радиуса действия, допускается снижение минимальных требований в соответствии с таблицей 2.7.

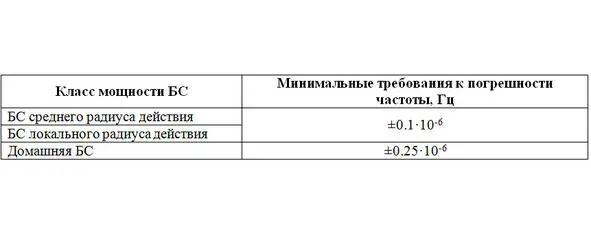

Таблица 2.7. Допустимые значения погрешности частоты для базовых станций различных классов мощности
Указанные в таблице 1.4 и таблице 2.7 требования к погрешности частоты каждой модулированной несущей должны выполняться при измерении за период времени не короче, чем период одного подкадра (1 мс).
Тестирование погрешности частоты производится совместно с тестированием величины вектора ошибки (EVM). Величина вектора ошибки является мерой отличия идеального расположения символов на фазовой плоскости от их расположения после проведения процедуры выравнивания эквалайзером. При этом параметры эквалайзера должны быть настроены в соответствии с рекомендациями, приведенными в приложении F.3.4 спецификации ETSI TS 136.141. Результирующая величина вектора ошибки определяется как корень квадратный из отношения измеренной средней мощности вектора ошибки к опорному (идеальному) значению средней мощности (выражается в процентах). Целью тестирования величины вектора ошибки является проверка на соответствие минимальным требованиям, указанным в таблице 1.4.
Перед началом тестирования необходимо обеспечить нормальные условия среды тестирования. Допустимые значения соответствующих параметров окружающей среды указаны в таблице 2.6.
В режиме работы с одной несущей тестированию подлежат радиочастотные каналы нижнего, среднего и верхнего положений в рабочем диапазоне частот соответственно. В режиме работы с несколькими несущими и/или с использованием функции объединения несущих рассматривается две ситуации: при работе в одной полосе частот и в нескольких. В первой ситуации тестированию подлежат полосы радиочастот, расположенные в нижнем, среднем и верхнем участках каждого рабочего диапазона частот соответственно. Во второй ситуации тестированию подлежат две полосы радиочастот: полоса, расположенная в нижней части поддерживаемого частотного диапазона самой низкой рабочей полосы частот и на самом высоком возможном в случае одновременной работы участке в пределах максимальной поддерживаемой ширины полосы частот в самой верхней (допустимой) рабочей полосе частот; и полоса, расположенная в верхней части поддерживаемого частотного диапазона самой верхней рабочей полосы частот и на самом низком возможном в случае одновременной работы участке в пределах максимальной поддерживаемой ширины полосы частот в самой низкой (допустимой) рабочей полосе частот. Определение положений тестируемых полос частот в режиме работы с несколькими несущими и/или с использованием функции объединения несущих должно производиться с учетом рекомендаций, приведенных в пп. 4.7.1 спецификации ETSI TS 136.141.
Для проведения тестирования необходимо соединить анализатор сигналов с антенным коннектором базовой станции в соответствии с общей схемой рабочего места, приведенной в приложении I.1.1 спецификации ETSI TS 136.141.
Процедура тестирования включает в себя следующие шаги. Во-первых, необходимо настроить параметры физических каналов в соответствии с определенной тестовой моделью. Для базовых станций, поддерживающих режим работы только с одной несущей, необходимо использовать E-TM3.1 при выходной мощности, заявленной производителем в качестве номинальной. Для базовых станций, поддерживающих режим работы с несколькими несущими и/или с использованием функции объединения несущих, необходимо использовать E-TM3.1 для настройки всех несущих при использовании соответствующей тестовой конфигурации, определяющей настройки мощности. Во-вторых, необходимо измерить величину вектора ошибки и погрешность частоты при помощи анализатора сигналов с учетом рекомендаций, приведенных в приложении F спецификации ETSI TS 136.141. Данные рекомендации содержат описание настройки параметров анализатора сигналов для проведения процедур тестирования и уточненную схему рабочего места (с функциональной схемой анализатора сигналов в ее составе) с обозначением точек, в которых следует снимать показания.
