Через 2 часа давление нагнетания воды стало падать, а расход – расти. Щель гидроразрыва достигла соседней открытой скважины, удалённой на 25 м от нагнетательной скважины. По прошествии 3 часов давление нагнетания упало практически до нуля, а темп закачки вырос с 200 до 700 л/мин

Механизм и развитие процесса гидравлического разрыва угольного пласта водой целесообразно рассмотреть на рис. 7.

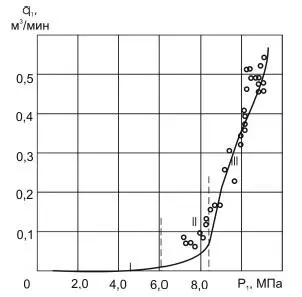

Рис. 7 – Зависимость расхода воды, нагнетаемой в угольный пласт, от давления

Здесь представлены параметры процесса нагнетания воды через одну из скважин в угольный пласт «VI Внутренний», имеющий на глубине 240 м мощность 1,8 м и газопроницаемость 4–5 мД. С увеличением количества воды, нагнетаемой в скважину, росло давление нагнетания. Однако характер этой зависимости был различным по участкам графика. Можно выделить три характерных участка.

На первом участке прием воды с ростом давления увеличивается по прямой. Это свидетельствует о том, что вода движется в угольном пласте (в этом интервале изменения давления нагнетания) по природным порам и трещинам без их структурного изменения.

На втором участке восходящая ветвь кривой поднимается все круче и круче по мере роста давления нагнетания. Это связано с началом изменения структуры природных пор и трещин, что вызывает более быстрый, чем на первом участке, рост приема воды скважиной при увеличении давления нагнетания.

В пределах третьего участка прием воды увеличивается пропорционально росту давления нагнетания. Однако угол наклона прямой здесь во много раз превосходит угол наклона прямой на первом участке графика. Это объясняется движением воды в угольном пласте теперь уже в основном по новым трещинам и щелям, гидравлическое сопротивление которых значительно меньше, чем в нетронутом угольном пласте неизменяемой структуры.

Прием воды начинался только при давлении 2,5 МПа, так как в момент испытаний над горизонтом нагнетания воды был статический столб подземных вод, равный 200–220 м.

Итак, при достижении критического давления наступает структурное изменение угольного пласта. Характерно, что величина этого критического давления, названного давлением разрыва угольного пласта, зависит от глубины его залегания, механической прочности и удельного веса покрывающей толщи пород:

P p= 0,01 H • Y П+ P доп,

(2)

где Р р– давление разрыва угольного пласта, МПа;

Н – глубина залегания угольного пласта на горизонте нагнетания воды, м;

Υ п– средний удельный вес пород покрывающей толщи, г/см 3;

Р доп– дополнительное давление, необходимое для преодоления сил сцепления между отдельными слоями угля, МПа.

Как правило, дополнительное давление, необходимое для разрыва угольного пласта, равно 1,0–2,0 МПа и связано с механической прочностью угля.

В рассматриваемом случае давление разрыва равнялось приблизительно 8,0 МПа (Р р= 0,01 240 • 2,5 + 2,0 = 8,0 МПа).

Аналогичные кривые характерны для всех случаев гидроразрыва угольного пласта.

Ясно, что если рабочая жидкость гидроразрыва будет более вязкой (масло, нефть, гель и др.), чем вода, то давления разрыва угольного пласта можно достичь при меньших темпах закачки. При добыче нефти, в тех случаях, когда глубина залегания пласта достигает нескольких километров, а давление разрыва – 30,0–50,0 МПа, рабочей жидкостью служит, как правило, нефть. В угольной промышленности применяют в основном воду.

Процесс образования щели при гидравлическом разрыве угольного пласта водой можно представить себе следующим образом. В угольный пласт через забой скважины нагнетают воду, при достижении критического давления разрыва нарушается естественная структура угольного пласта. Образующаяся первоначальная щель достигает либо забоя какой-нибудь скважины, либо выгазованного пространства подземного газогенератора. В этот момент давление нагнетания воды резко падает, а вода, движущаяся по первоначальной щели разрыва, размывает уголь и промывает себе проход большого сечения (рис. 6).

Размыву первоначальной щели способствуют относительно небольшая механическая прочность угля и специфическое строение угольного пласта. В угольном пласте, особенно каменноугольном, легко различаются отдельные слои, разделенные плоскостями напластования. В процессе прокачки воды по щели разрыва уголь вымывается отдельными слоями и кусочками. Давление нагнетания постепенно снижается, а сечение щели увеличивается. При достижении минимального давления нагнетания, как правило, не превышающего 0,1–0,15 МПа, промывку щели разрыва прекращают.

1.5.2. Пневмогидравлическое разупрочнение. Межскважинная кавитация

На опытном газогенераторе № 4 на Южно-Абинской станции «Подземгаз» [36], применяя различные гидродинамические методы, удалось соединить все 5 скважин в одну щель (87 м). Пропускная способность этой щели была высокой (4800 м 3/ч воздуха при давлении нагнетания 0,3 МПа), хотя естественная газопроницаемость угольного пласта на этой глубине составляла всего 4–5 мД.

Путем попеременного (по величине давления от 0,2 до 6 МПа) пневмогидравлического циклического воздействия на щель гидроразрыва «вода-воздух» на поверхность было выброшено через скважины диаметром 150 мм 10–12 т угля [37, 38]. Среднее сечение созданного искусственного коллектора, определенное по массе вынесенного на поверхность угля и по гидравлическому сопротивлению этого канала, соответствовало диаметру 0,35–0,4 м.

Так, еще в 1961–1962 гг. был разработан инженерный способ создания в нетронутом угольном пласте искусственных коллекторов большого сечения. Естественно, это сечение было не одинаково по длине канала, так как переменные динамические нагрузки (удары) приводили к механическим разрушениям стенок коллектора, неравнозначным по его длине.

Один из основных недостатков процесса гидроразрыва угольного пласта жидкостью – отсутствие его направленности. Как правило, процесс гидроразрыва осуществляют на участке угольного пласта, который характеризуется какими-нибудь нарушениями: выработанное пространство, свободные угольные каналы, кливажи и другие зоны угольного пласта повышенной проницаемости.

Поэтому особое значение исследований, проведенных на пласте «VI Внутренний», состояло в создании единой щели гидроразрыва протяженностью 87 м.

В качестве методов воздействия на направленность процесса гидроразрыва были испытаны: одновременное нагнетание воды в две соседних скважины и разгрузка третьей скважины, на которую необходимо было осуществить гидроразрыв угольного пласта, от статического столба подземных вод [39].
