Если вся эта охота за напряжениями покажется читателю несколько непонятной, лучше всего сделать модель из детского конструктора или из соломинок для коктейлей, скрепляя их обыкновенными булавками. Поразмыслив над такой моделью, вы поймете, что представляет собой консоль вообще и как она выдерживает нагрузку. Конечно, сколь сложным бы ни было напряженное состояние, мы должны отдавать себе отчет в том, что любое напряжение связано с деформацией, поэтому консоль неизбежно должна в большей или меньшей степени прогибаться под нагрузкой (рис. 13, ж ).

Консоли широко распространены в технике, но еще чаще используются обычные балки, вроде тех, которые принято называть "свободно опертыми" (рис. 14). Примером такой балки может служить доска, переброшенная через канаву или ручей. Как же такая балка соотносится с консольной? Наглядный ответ на этот вопрос дает рис. 14. Дело в том, что свободно опертую балку можно рассматривать как две консоли, жестко связанные друг с другом в местах заделки и перевернутые на 180°. В то время как наибольшее напряжение в консоли возникает в месте ее заделки, в нашей новой балке оно будет в центре. Поэтому такие балки обычно ломаются пополам.

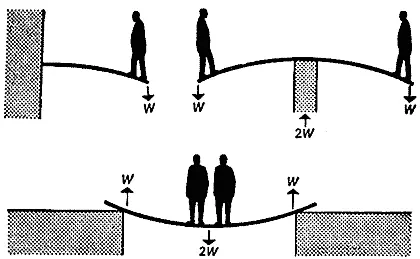

Рис. 14. Свободно опертая балка, которую можно рассматривать как две консоли, сложенные вместе у заделок и перевернутые на 180 градусов.

Теперь нам понятно, почему мы не проваливаемся сквозь пол: напряжения в досках передаются зигзагами, под углом 45° к поверхности, от наших подошв до стены, обеспечивая в результате силу, направленную вверх, которая нас и держит. Вместе с этими сдвиговыми напряжениями в доске вблизи верхней и нижней ее поверхностей возникают напряжения растяжения - сжатия, направленные горизонтально. Если по какой-либо причине эти напряжения окажутся слишком большими (на доску наступил чересчур грузный человек или сама доска слишком тонка), мы сначала обнаружим тревожный прогиб доски, а уж затем раздастся треск.

Каждый может поставить простой эксперимент, который покажет, что напряжения и перемещения, вызванные изгибом, намного опаснее тех - при прочих равных условиях, - которые вызваны растяжением или сжатием. Действительно, возьмите какую-нибудь деревянную планку или стержень и попробуйте разорвать ее руками. Как правило, этого вам сделать не удастся, как не удастся и заметить на глаз удлинение вашего образца. Теперь начинайте гнуть стержень, и вы тут же заметите вполне ощутимый прогиб, а возможно, и без особого труда сломаете образец. Этим объясняется то обстоятельство, что балки почти всегда требуют тщательной расчетной проверки прочности и жесткости. Такой расчет может сделать каждый, кто знаком с элементарной алгеброй, по стандартным формулам, приведенным в конце книги.

Мы уже говорили, что разобраться в теории изгиба балок не так-то просто, но, откровенно говоря, особого напряжения интеллекта для этого не требуется, да и многое в технике станет гораздо яснее. По правде сказать, проектируя даже весьма внушительные конструкции, инженеры зачастую пользуются почти элементарной теорией изгиба. Далее мы увидим, что такая практика иногда может быть опасной, поскольку элементарная теория, будучи чрезвычайно полезной, все же не дает нам достаточно полного представления о прочности сложных конструкций. Тем не менее она очень широко используется для прикидочных оценок прочности любых конструкции, от коленчатого вала до морских судов.

Большие балки начали использовать в технике по существу не столь давно, немногим более столетия назад. Английскому инженеру Телфорду (1757–1834) дали много лестных прозвищ за искусство строить мосты, он построил их, вероятно, больше, чем кто-либо другой. Обычно Телфорд применял каменные или чугунные арки, работающие на сжатие, а для больших пролетов первым стал строить подвесные мосты, используя железные цепи (мост через пролив Менай - 1819 год). Вряд ли Телфорд когда-либо применял большие балки, отчасти из-за отсутствия подходящего материала - кованых железных плит, а отчасти оттого, что не было надежной теории балок. Между прочим, об уровне расчетов на прочность в то время можно судить по тому, что форма линии цепей для упомянутого моста определялась не расчетным путем, а на специально построенной большой модели моста, переброшенной через овраг.

Лет тридцать спустя Роберт Стефенсон (1803–1859) уже имел в своем распоряжении листы котельной стали; кроме того, он верил своим расчетам. Ему принадлежит блестящая идея [15] В действительности эту честь он должен разделить со своим коллегой Вильямом Фэйрбэрном. изготовить из листов железа балку в виде полого короба и пустить внутри нее поезда. Так, в 1850 году был построен недалеко от телфордова моста железнодорожный мост через Менай. Каждая балка Стефенсона весила 1500 т, они были собраны на берегу, за тем спущены на плотах на воду, установлены на плаву поперек узкого бурлящего потока между опорами, после чего примитивные гидравлические домкраты за несколько приемов подняли всю конструкцию метров на тридцать к опорам. Хотя вся операция проводилась с полным пониманием дела, она не лишена была элементов риска; по тем временам это был выдающийся подвиг.

Несколько позже Стефенсона одолели сомнения, и было предложено укрепить мост, подвесив трубу на цепях, но это оказалось совершенно излишним. Оба моста по сей день стоят рядом - превосходные образцы использования растяжения и изгиба в технике. Подвесной мост Телфорда вначале был недостаточно жестким, штормовые ветры, гулявшие вдоль пролива, угрожающе раскачивали его. Рассказывают, как однажды зимней ночью лошади почтовой кареты не смогли удержаться на ногах, и во избежание неприятностей пришлось срочно пережигать постромки огнем фонаря. После этого случая мост был укреплен, и в таком виде он служит до сих пор. Недостаточная жесткость подвесных мостов делает их непригодными для железнодорожных целей: поезд может сойти с рельсов. Именно поэтому Стефенсон и Брюнель (1806–1859) разработали для больших пролетов балочные мосты. Но хотя трубчатый мост через Менай имеет великолепную жесткость и никогда не вызывал беспокойства, в настоящее время подобные мосты имеют решетчатую конструкцию. Такие мосты экономичнее как в постройке, так и в эксплуатации.

Корабль также представляет собой длинную закрытую с двух сторон трубу, которой назначено плавать. Отличие такой конструкции от стефенсонова моста по существу невелико. Корпус корабля порой не выдерживает веса двигателей, груза, топлива, которые он несет, и изгибается. Глядя на стоящее у причала судно трудно себе представить, что его можно разрушить неосторожной или неравномерной загрузкой трюмов и цистерн. Однако такие трагедии случались довольно часто и, судя по всему, не исключены и в будущем. В сухом доке корабль тщательнейшим образом устанавливается на специальные килевые подставки, чтобы корпус опирался на них равномерно, но в плавании такие равномерные опоры отсутствуют. Корабль может быть поднят двумя мощными волнами за нос и корму, а его середина окажется без опоры. Бывает и так, что самая мощная волна может оказаться под центральной частью корпуса.
