Джеймс Гордон - Конструкции, или почему не ломаются вещи

Комбинированные луки использовались в Турции и ряде других мест до сравнительно недавнего времени. Лорд Абердин писал в 1813 г. по пути на Венский конгресс об использовании против отступающих по Восточной Европе наполеоновских армий татарских войсковых частей, вооруженных, по-видимому, подобными луками. Очевидно, комбинированные луки были во многих отношениях лучше английского большого лука, но последний был дешевле и проще в изготовлении. Луки древних греков тоже были комбинированными, так что сделать лук Одиссея или Филоктета [22] Согласно легенде, Филоктет получил свой лук от умирающего Геракла. - Прим. перев. требовало незаурядного мастерства.

Упоминание о луке Одиссея заставляет нас вспомнить о покинутой Пенелопе, которая устроила состязание для претендентов на ее руку, предложив им натянуть тетиву одиссеева лука. Как известно, это оказалось не под силу ни одному из них, даже изобретательному Эвримаху. "А потом лук взял Эвримах, и он нагрел его со всех сторон в пламени огня, но все равно он не смог натянуть его, и тяжкий стон вырвался из его груди". Но в конце концов в чем смысл всех усилий и почему поклонники Пенелопы, Одиссей да и вообще лучники не использовали просто более длинную тетиву?

На это имеются весьма веские основания. Возможности передачи упругой энергии луку от человека ограничены характеристиками человеческого тела. На практике стрелу удается оттянуть примерно на 0,6 м, и даже сильный человек не может натягивать тетиву с силой больше 350 Н. Соответствующая энергия мышц составляет примерно 0,6 м х 350 Н, то есть около 210 Дж. Это максимум того, чем мы располагаем, и мы хотим как можно большую часть этой энергии запасти в луке в виде упругой энергии.

Если предположить, что первоначально лук не натянут и его тетива почти провисает, то в момент, когда стрелок начинает оттягивать стрелу, прикладываемая им сила почти равна нулю. Она достигнет своего наибольшего возможного значения только тогда, когда тетива максимально растянется. Это демонстрирует график на рис. 14. Энергия, переданная луку, будет в таком случае выражаться площадью треугольника и не может быть больше половины той энергии, которую мы могли бы затратить, то есть не может превышать 105 Дж.

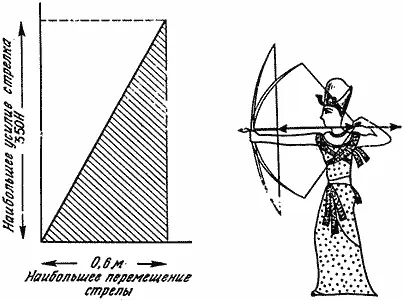

Рис. 14. Упругая энергия лука = 1/2 x 0,6 x 350 = 105 Дж. Эта диаграмма, как и кривая на рис. 16, конечно, носит схематический характер. Вообще говоря, зависимость между силой и перемещением стрелы нелинейна, но это не меняет сути дела.

Энергия, запасаемая в английском большом луке, на практике немного меньше этой величины. Однако Гомер особо отмечает, что лук Одиссея был palintonos , что означает "изогнутый, натянутый назад". Другими словами, лук первоначально был изогнут в направлении, противоположном рабочему, так что для того, чтобы натянуть на него тетиву, приходилось прикладывать большую силу (рис. 15).

Рис. 15. Натягивание тетивы на греческий лук (роспись на вазе).

В этом случае, стреляя, лучник начинает натягивать тетиву не от нулевых значений напряжения и деформации, так что, подобрав соответствующую конструкцию лука, можно добиться того, чтобы график зависимости силы от растяжения выглядел примерно так, как показано на рис. 16 [23] Рисунки 14 и 16, конечно, схематичны. График зависимости силы от натяжения в общем случае не является прямой линией, но использованный здесь принцип расчета остается применимым. .

Площадь ABCD под таким графиком теперь составляет значительно большую долю от располагаемой энергии; эта доля, вероятно, достигает 80%. Поэтому в таком луке запас энергии может составить около 170 Дж. Вполне очевидно, что это дает большие преимущества стрелку, не говоря уже о выгоде, которую имела Пенелопа.

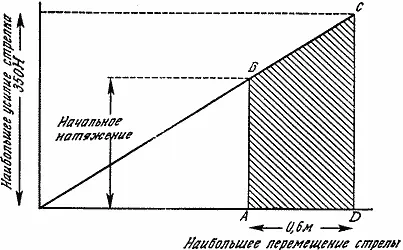

Рис. 16. Почему луки бывают "изогнутыми назад" ( палинтонос ). Энергия, запасаемая в луке, теперь дается площадью АВС , что соответствует примерно 170 Дж.

В действительности тетива любого лука натянута в большей или меньшей степени еще до того, как ее начинают растягивать, и, чтобы ее надеть, требуется определенное усилие. Но поскольку английские большие луки - это луки "без хитростей", которые делались из заготовок, отколотых от бревен строевого леса, а потому почти прямых, влияние этого обстоятельства в данном случае незначительно. Гораздо проще придать наилучшую исходную форму комбинированным лукам, именно они обычно имеют характерные очертания "лука Купидона" (рис. 17).

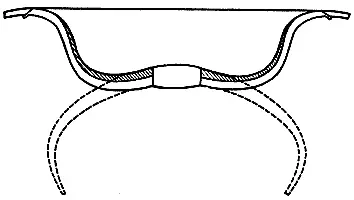

Рис. 17. Комбинированный лук в ненатянутом и натянутом состояниях.

Поскольку предельная упругая энергия таких материалов, как роговая ткань и сухожилие, превышает предельно упругую энергию тиса, комбинированный лук можно сделать более коротким и легким, чем деревянный. Именно поэтому размеры английского деревянного лука соответствовали росту человека, а сам он получил название большого лука. Комбинированный лук можно сделать гораздо меньшим, чтобы им могли пользоваться всадники, как это и было у парфян и татар. Парфянский лук был настолько удобен, что позволял всаднику стрелять назад в преследователей; очевидно, отсюда и пошло выражение "парфянская стрела".

Величайший период классической Эллады завершился с падением Афин в 404 г. до н.э., демократический строй в Греции постепенно в течение столетия пришел в упадок и был вытеснен тиранией и военной монархией. Менялись методы ведения войны как на суше, так и на море, и возникла потребность в более современном механизированном оружии. Более того, властители постепенно богатеющих государств располагали средствами для оплаты военных расходов.

Начало было положено в греческой Сицилии. Стратег-автократ Дионисий I был, по-видимому, выдающимся человеком, сумевшим от простого военачальника возвыситься до тирана Сиракуз. За годы его правления, продолжавшегося с 405 до 367 г. до н.э., Сицилийская держава стала крупной экономической и политической силой не только в Западном Средиземноморье, но и во всем эллинском мире. При созданном Дионисием военном ведомстве была основана, вероятно, первая в истории государственная лаборатория, проводившая исследования в области вооружения. Он пригласил для этого учреждения лучших математиков и мастеров со всего греческого мира.
