Джеймс Гордон - Конструкции, или почему не ломаются вещи

Естественной отправной точкой для специалистов, отобранных Дионисием, явился традиционный комбинированный ручной лук. Установив такой лук на какую-либо опору и оттягивая тетиву посредством механического привода или рычагов, можно сделать его значительно жестче, что позволит в несколько раз увеличить запасаемую и сообщаемую снаряду энергию. Так, очевидно, подошли к самострелу, снаряды которого способны были пробивать любые доспехи [24] Однако скорость стрельбы из самострела не сравнима со скоростью стрельбы из ручного лука. Так, с помощью английских больших луков можно пускать до 14 стрел в минуту и при массовом использовании этого оружия получать целое облако стрел. Подсчитано, что при Азенкуре из луков было пущено около 6 млн. стрел. . Претерпев лишь небольшие конструктивные изменения, самострелы не вышли из употребления и до настоящего времени. Говорят, что они применяются сейчас в Ольстере. Любопытно, однако, что как оружие самострелы никогда не играли сколько-нибудь решающей военной роли.

Но самострел, в сущности, явился пехотным оружием, направленным против человека, так как с его помощью нельзя было наносить серьезные повреждения корпусам кораблей или фортификационным сооружениям. И хотя сиракузцы, увеличив размеры самострела и установив его на основание орудийного типа, создали катапульту, эта линия развития оружия не получила продолжения. По-видимому, определенные технические ограничения не позволяют сделать катапульту типа лука достаточно мощной, чтобы пробивать бреши в крепостной кладке [25] Недавние находки на Кипре позволяют предположить существование военных катапульт в V в. до н.э. Но и в этом случае подход Дионисия был, по-видимому, первым "научным" подходом к проблеме. .

Следующим шагом были поэтому отказ от конструкции типа лука и использование для накопления упругой энергии скрученных связок сухожилий [26] Они, вероятно, ведут свое происхождение от "испанского ворота", использовавшегося на кораблях древних (см. гл. 10). , очень похожих на резинокордные связки, используемые для привода авиационных моделей.

Когда связка таких резиновых лент или сухожилий закручивается, материал связки подвергается растяжению, запасая упругую энергию.

Известны самые разные способы использования связок сухожилий в военной технике, однако самой лучшей конструкцией следует признать древнегреческий палинтонон, который у римлян получил название баллисты. Это исключительное по смертоносности орудие имело по две вертикальные связки сухожилий, каждая из которых закручивалась с помощью жесткой рукоятки или рычага, напоминающего рукоять ворота (рис. 18).

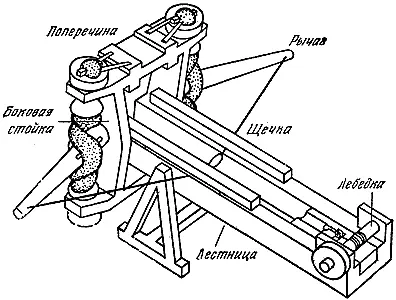

Рис. 18. Возможно, так выглядела древнегреческая катапульта.

Концы этих рычагов были соединены между собой толстой тетивой, а все устройство работало подобно луку. Свое название оно получило оттого, что в положении с ненатянутой тетивой оба ее рычага направлены вперед, как у комбинированного лука без тетивы. Тетива в катапульте натягивается посредством мощной лебедки подобно натягиванию тетивы лука. Снаряд (чаще всего каменное ядро) после выстрела двигался вперед по направляющим, которые одновременно служили и станиной лебедки. Лебедка могла развивать усилие, достигавшее ста тонн.

Римляне скопировали греческую катапульту, и Витрувий, служивший в войсках Юлия Цезаря, оставил нам руководство по баллистам, которое представляет немалый интерес. Размеры этих машин позволяли метать снаряды весом от 2 до 150 кг. Радиус их действия был примерно 400 м (для всех размеров). Средняя крепостная баллиста римлян, по-видимому, стреляла ядрами весом в 40 кг.

При последней, драматической осаде Карфагена в 146 г. до н. э. римляне, сделав насыпь в неглубокой лагуне, к которой выходила городская стена, установили на ней катапульты и стали из них крушить укрепления. Археологи откопали на этом месте около 6 тыс. каменных ядер весом по 40 кг каждое.

Хотя Юлий Цезарь и Клавдий использовали корабли с катапультами для нападения на британские берега, эти метательные машины, по-видимому, никогда не были грозным оружием в сражениях на море. Скорострельность такой баллисты, которая могла бы потопить корабль попаданием одного снаряда, была слишком мала и почти не позволяла поразить движущееся судно.

Иногда с помощью катапульты метали горящие снаряды, но на полных народа незатейливых кораблях того времени пожар обычно нетрудно было потушить. В 184 г. до н. э. один изобретательный флотоводец выиграл морское сражение, обрушив на головы противника глиняные горшки с ядовитыми змеями, однако его примеру, кажется, никто не последовал. В целом катапульты на море не имели успеха.

Однако палинтонон, или баллиста, был весьма эффективным средством ведения сухопутной войны. Его изготовление и эксплуатация были связаны с известными трудностями, так что обслуживающий катапульты персонал должен был быть весьма сведущим в своем деле. После того как Римская империя с ее техникой отошла в прошлое, это оружие стало непрактичным и было забыто [27] В Англии в период паники 1940 г., вызванной возможным вторжением немцев, было изготовлено два варианта римской баллисты для использования войсками ополчения. Это оружие предназначалось для метания зажигательных бомб в немецкие танки. Но поскольку радиус действия и одной и другой катапульты составлял лишь четверть радиуса действия их классического прототипа, можно предположить, что их создатели не удосужились внимательно прочесть даже Витрувия. . В Средние века применение осадных машин свелось к использованию весовой катапульты, или требюше (рис. 19).

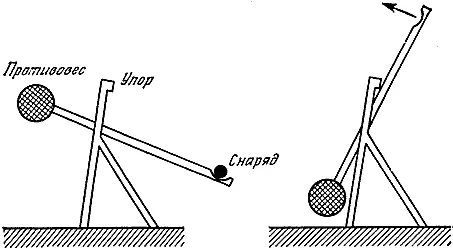

Рис. 19. Требюше, или средневековая катапульта, - самое неэффективное из метательных устройств.

В этом устройстве, похожем на маятник, использовалась потенциальная энергия поднятого груза. Даже с помощью большого требюше вряд ли можно было поднять груз более тонны (10000 Н) на высоту 3 м. Поэтому наибольшая запасаемая потенциальная энергия, вероятно, не намного превосходила 30000 Дж. Такое же количество энергии можно запасти в виде упругой энергии в 10-12 кг сухожилий. Поэтому даже большое требюше, вероятно, обладало только одной десятой энергии катапульты. К тому же, по-видимому, значительно более низкой была эффективность передачи энергии. С помощью требюше можно было в лучшем случае причинить неприятности путем забрасывания через крепостные стены больших камней; любая же попытка повредить мощную каменную кладку не имела бы успеха [28] Подробнее о требюше см. http://xlegio.enjoy.ru/treboche.htm Д. Уваров, "Требюше, или гравитационные метательные машины" - V.V. .
