Джеймс Гордон - Конструкции, или почему не ломаются вещи

Еще два столетия назад Джон Соун в своих лекциях по архитектуре отметил, что, несмотря на трудности, связанные с применением каменных балок, сооружения древних часто имели гигантские размеры, намного превосходившие современные ему здания. Так, Парфенон, например, значительно больше собора св. Мартина-на-полях [67] Построен в 1726 г. в Лондоне на Трафальгарской площади. - Прим . перев. . Тем не менее Парфенон, имея размеры 69 на 30 м, невелик по сравнению с построенным Адрианом храмом Зевса Олимпийского (138 г.), размеры которого составляют 108 на 52 м, - он занял бы большую часть Трафальгарской площади. Но и этот храм кажется меньше, чем он есть на самом деле, на фоне находящихся поблизости стен Акрополя (рис. 80). Точно так же впечатляют размеры каменной кладки римских мостов и акведуков.

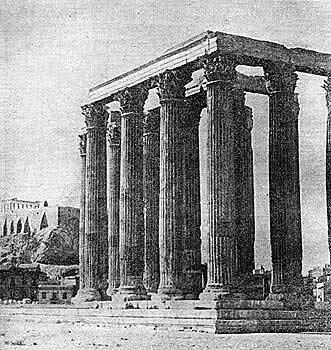

Рис. 80. Развалины храма Зевса Олимпийского в Афинах (видна трещина на архитраве).

К разрушению этих античных конструкций люди приложили руку в значительно большей степени, чем природа, но некоторые из них хорошо сохранились и до наших дней. Однако в постройке этих сооружений древние в большей или меньшей степени следовали известным образцам. Если почему-либо этого не делалось, сооружения нередко оказывались "плохо склеенными". Корабли и повозки древних представляются нам сейчас крошечными и непрочными, а здания новой и необычной формы, подобные римским инсулам, которые представляли собой отдельно стоящие многоквартирные дома, к прискорбию, рушились столь часто, что император Август был вынужден издать закон, ограничивающий их высоту 18 м.

Позвоночник людей и животных состоит из набора позвонков из твердой костной ткани, по форме напоминающих маленькие барабаны. Между ними имеются "межпозвоночные диски", которые состоят из сравнительно мягкого материала, что позволяет позвонкам получать некоторые ограниченные взаимные смещения. Как правило, позвоночный столб подвергается общему сжатию - как под действием веса организма, который на нем держится, так и под действием натяжения различных мышц и сухожилий.

У молодых людей материал межпозвоночных дисков обладает гибкостью и вязкостью и в случае необходимости может выдерживать значительные растягивающие напряжения. Поэтому при повреждениях позвоночника под действием растягивающих сил разрушения обычно происходят в костях, а не в дисках. Однако с годами, начиная примерно с двадцати лет, материал дисков постепенно теряет свою гибкость, его прочность на разрыв падает, а достигнув почтенного возраста, наш позвоночник становится очень похож на колонну в храме. Позвонки уподобляются каменным барабанам, а диски - соединяющему их непрочному строительному раствору. Хотя диски все еще могут воспринимать небольшие растягивающие напряжения, таких напряжений следует избегать.

Вот почему людям среднего возраста рекомендуется удерживать линию давлений возможно ближе к центру позвоночного столба, именно в этом секрет правильного и неправильного способов поднятия тяжестей. Если груз поднимется неправильно, то в соединениях возникают слишком большие растягивающие силы и одно из соединений может поломаться. Результатом этого будет "соскользнувший диск" или одна из тех разнообразных и довольно таинственных неприятностей, которые мы объединяем под общим названием "люмбаго", прострел, и которые обычно причиняют сильную боль. Поскольку поведение позвоночника в какой-то степени похоже на поведение стены или каменной колонны и допустимые ситуации определяются "правилом средней трети", все сказанное о пропорциональном увеличении размеров зданий применимо и к размерам животных. Вообразите, как будут меняться размеры маленького животного. По мере увеличения его параметров толщина позвонков будет изменяться пропорционально характерному размеру. Однако большинство других костей, таких, как ребра и кости конечностей, подвергаются главным образом действию изгибающих нагрузок (подобно перемычкам храма), и эти нагрузки в основном пропорциональны массе животного. Это приводит к тому, что зависимость толщины таких костей от размеров животного должна быть более сильной, чем просто линейная.

Если мы посмотрим в музее на скелеты нескольких близких видов животных разного размера, например обезьян, то окажется, что, в то время как размеры позвонков мелких и средних видов обезьян, горилл и человека в основном пропорциональны росту особей данного вида, толщина и вес костей конечностей и в особенности ребер растут гораздо быстрее, чем размеры животного (рис. 81).

Рис. 81. Скелеты гиббона (слева) и гориллы (справа) иллюстрируют действие закона двух третей: с увеличением размеров животных толщина их ребер и костей конечностей растет быстрее, чем толщина позвоночника.

Природа в этом отношении оказалась мудрее римских архитекторов: с увеличением размеров сооружавшихся храмов они отказались от надежного приземистого дорического стиля и стали строить их в витиеватом и великолепном коринфском стиле с тонкими архитравами, которые часто не выдерживали непропорциональных нагрузок.

Поразмыслив над этим незатейливым детским стишком, понимаешь, что это - порождение боязливого суеверия. Хотя первые определенные упоминания о нем относятся ко временам не столь и ранним, к XVII в., он несомненно родился гораздо раньше, и в "Оксфордском сборнике детских стихов" ему посвящено несколько страниц довольно отвратительного текста. По всему миру был распространен обычай танцев на мосту ( on у danse, on у danse, sur le pont d’Avignon - там танцуют, там танцуют на Авиньонском мосту ) и жертвоприношений при его закладке. И это не только легенды. Так, однажды в основании моста был обнаружен замурованный скелет ребенка [68] В римских укреплениях на холме Лоубери в Беркшире, около мили от места, где были написаны эти строки, обнаружен замурованный в фундамент женский скелет. Обычай сохранялся до недавнего времени. В 1865 г. были разговоры о том, что в Рагузе мусульмане похищают христианских детей, чтобы замуровывать их в основания своих укреплений. Даже в Англии еще в 1871 г. некоего лорда Лея серьезно подозревали в том, что он замуровал "одну неприятную личность" в основание моста в Стоунлее в Уоркшире. .
