Джеймс Гордон - Конструкции, или почему не ломаются вещи

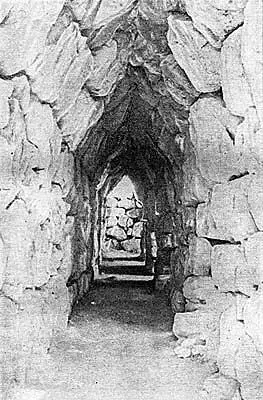

Рис. 70. Своды, образуемые посредством выступов каменной кладки. Тиринф, приблизительно 1800 г. до н. э.

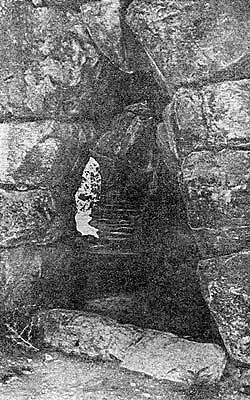

Рис. 71. Боковые ворота в крепостных стенах Тиринфа.

Однако способ устройства арок с помощью серии выступов, подобный примененному при строительстве ворот в Тиринфе, довольно примитивен [63] Настоящая арка - это, по-видимому, изобретение Старого Света. Арки в сооружениях индейских цивилизаций Мексики и Перу делались только с помощью выступов в кладке. . Арки скоро развились в конструкцию, в которой кирпичи или камни имеют слегка клинообразную форму, такие камни носят название клинчатых. Детали обычной арки показаны на рис. 72.

Клинчатый камень на вершине, или шелыге, арки или свода называется замковым камнем, и иногда его делают большим, чем остальные. Хотя поэты, политики и представители гуманитарных наук склонны приписывать замковому камню особые свойства, употребляя его название в переносном смысле, в действительности замковый камень, если и имеет какие-либо отличия от других камней, то только декоративного характера.

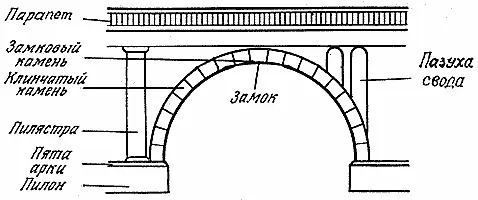

Рис. 72. Элементы конструкции арки.

Назначение арочной конструкции состоит в том, чтобы выдерживать нагрузки, которые действуют на нее сверху вниз, преобразуя их в боковое давление, действующее вдоль арочного кольца и сжимающее по бокам клинчатые камни. Последние, конечно, в свою очередь давят на пяту арки. Как все это происходит, можно понять из рис. 73.

Кольцо арки, образованное кладкой из клинчатых камней, очень похоже на искривленную стену, и для нее также можно построить линию давлений, указывающую линии действия равнодействующих сил, как это делалось выше для обычных стен. В данном случае линия давлений должна искривляться, более или менее повторяя форму кольца арки. О линиях давлений в арках мы поговорим в следующей главе, пока же отметим сам факт существования линии давлений. Как и в случае стены, здесь также можно считать, что клинчатые камни не могут проскальзывать относительно друг друга и что соединения не способны выдерживать растягивающих напряжений.

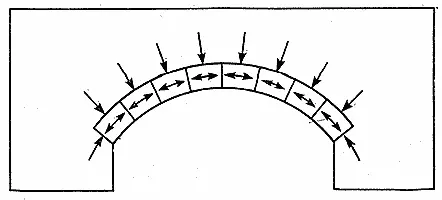

Рис. 73. Распределение нагрузок в арке. Арка принимает на себя вертикальные нагрузки и преобразует их в боковые давления, которые действуют вдоль арочного кольца. Им оказывает противодействие пята арки.

Стыки между клинчатыми камнями ведут себя примерно так же, как и соединения в обычной кладке. Если линия давлений паче чаяния выйдет за пределы "средней трети", то появится трещина. Если же линия давлений сдвинется к поверхности кольца арки, то образуется "шарнир". Но что радикально отличает арку от тривиальной стены, так это то, что, в то время как в подобной ситуации стена бы рухнула, с аркой этого не происходит. Из рис. 74 видно, что в арке может возникнуть до трех шарниров, и при этом не происходит ничего страшного. В действительности в конструкциях многих современных мостов предусмотрены три шарнира, которые воспринимают тепловые расширения.

Чтобы мост обвалился, ему требуется четыре шарнира, тогда арка оказывается цепью из трех шарнирно связанных звеньев - механизмом, имеющим ту степень свободы, которая позволяет ему "складываться", то есть разрушаться (рис. 75). Кстати, поэтому, если вы хотите разрушить мост - из добрых или злых побуждений, - то взрывчатку лучше всего подложить в месте, отстоящем примерно на треть пролета арки. Для того чтобы добраться до верхней поверхности арки, обычно необходимо сначала сделать подкоп со стороны проезжей части моста. Но земляные работы всегда требуют времени, вот почему так часто срывались планы взорвать мост вслед за отступающей армией.

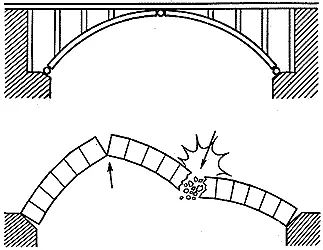

Рис. 74. Арка с тремя шарнирными точками.

Рис. 75. Появление четвертого шарнира влечет за собой разрушение арки.

Все это свидетельствует об исключительной устойчивости арок и о том, что они не слишком чувствительны к смещениям в основаниях. В то время как смещения в фундаменте стены могут вызвать обвал [64] Вот почему прежде при осаде практиковались подкопы крепостных стен. Когда тоннель достигал снизу основания такой стены, в нем сначала ставились деревянные подпорки, предотвращающие обвал. Затем в подходящий момент эти подпорки поджигали с надеждой, что стена рухнет. Рвы, наполненные водой или без нее, которые делались вокруг крепостных стен, имели главной целью предотвратить подкопы. , смещения в основании арки вызовут в ней только перекосы, которые для арок довольно обычны.

Так, мост Клэр-на-задах в Кембридже весьма заметно изогнут посредине из-за смещений в основаниях арки (рис. 76). Это произошло уже давно, и тем не менее мост абсолютно безопасен.

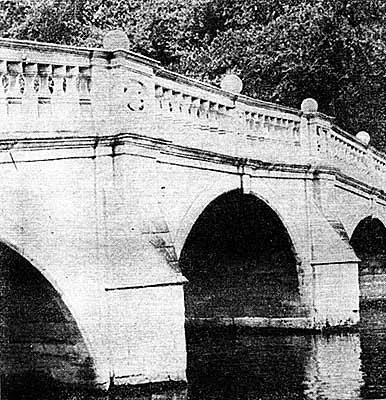

Рис. 76. Мост Клэр-на-задах в Кембридже. Смещения в основаниях привели к перекосу арки, что совершенно не повлияло на безопасность моста.

Точно так же арки очень хорошо выдерживают землетрясения и такого рода напасти, как современные потоки транспорта.

Так что не удивительно, что наши предки часто были более чем привержены к аркам: арка может устоять, даже если вы серьезно ошиблись в вычислениях при ее проектировании (или вообще обошлись без всяких вычислений) и вдобавок решили строить все сооружение на болоте. Последнее на самом деле случилось с несколькими английскими кафедральными соборами.

Следует заметить, что среди развалин чаще всего наиболее сохранившимися оказываются арки. Отчасти это связано с присущей им устойчивостью, хотя не исключено и то, что клинчатые камни арок меньше интересовали окрестных крестьян, чем прямоугольные камни стен. (Последним объясняется и сохранность круглых колонн на развалинах греческих храмов.)

Добиться того, чтобы линия давлений проходила заведомо внутри стены или арки, как правило, легче в случае толстостенной кладки. Но сплошной кирпич и каменные работы очень дороги. Чтобы увеличить толщину стен без больших затрат, римляне стали использовать монолитный бетон. Он представлял собой смесь вулканического туфа ( pulvis puteolanis ), весьма распространенного в Италии, с известью и добавками песка и гравия.
