Джеймс Гордон - Конструкции, или почему не ломаются вещи

Как и сегодня, в те времена существовала традиция, согласно которой профессора Королевского института читали публичные лекции. Правда, в то время эти лекции по своему характеру были близки к сегодняшним выступлениям по телевидению и для института служили источником денежных средств, а также создавали ему паблисити.

Юнг отнесся к своей просветительской миссии весьма серьезно и, полный энтузиазма, затеял серию лекций об упругом поведении разного рода конструкций, в том числе стен и арок, которым он посвятил свои последние исследования.

Публика на этих собраниях на Албемарл-стрит была фешенебельной и, как говорят, состояла главным образом из "глупых женщин и философствующих дилетантов" . Юнг отнюдь не пренебрег женской частью аудитории, заметив в своей вводной лекции:

"Значительную часть моей аудитории - и я горю желанием донести до нее эти лекции - составляют лица того пола, который, согласно традициям цивилизованного общества, в известной степени избавлен от тяжелых обязанностей, поглощающих время и внимание лиц противоположного пола. Те многие часы досуга, которыми располагают женщины высших слоев общества, можно посвятить совершенствованию ума и приобретению знаний, и это несомненно принесло бы большее удовлетворение, чем развлечения, придуманные лишь для того, чтобы немного скрасить однообразие ничем не занятого времени".

Однако фортуна не всегда благосклонна к сеятелям знаний, и можно подозревать, что некоторые из представительниц прекрасного пола все же сбежали с этих лекций, отдав предпочтение однообразию "ничем не занятого времени" . Так или иначе, но Дэви, демонстрировавший на своих лекциях необыкновенно захватывающие опыты с "новой электрической жидкостью" и яркие химические эксперименты, был, как мы бы сейчас сказали, прямо-таки создан для экрана. Этот энергичный молодой человек имел к тому же весьма привлекательную внешность, так что молодые дамы стекались на его лекции по причинам, которые нельзя назвать вполне академическими, Одна из них, говорят, заметила, что "эти глаза созданы не только для того, чтобы сосредоточенно разглядывать пробирки" . В итоге кассовый успех лекций Дэви превзошел все ожидания, и администрация резюмировала: "Хотя д-р Юнг, чьи глубокие познания в предмете, который он предложил своим слушателям, не вызывают сомнений, читал свои лекции той же аудитории, что и Дэви, число его слушателей уменьшалось раз от раза, чего нельзя объяснить ничем иным, кроме слишком сухой и назидательной манеры изложения" .

Провал такого рода не много бы значил, вызови работа Юнга интерес и поддержку инженеров-практиков. Однако вождем и даже кумиром тогдашних инженеров был Томас Телфорд (1757-1834), взгляды которого, как мы уже упоминали, отличались прагматичностью и отвергали теорию. Все это способствовало тому, чтобы Юнг почти немедленно отказался от кафедры и вернулся к медицинской практике [59] Дэви продолжал процветать в Королевском институте. Он удостоился звания пэра (стал сэром Гемфри) и был избран президентом королевского общества. Ему даже предлагали сан епископа, если бы он согласился принять духовное звание, Будучи выходцем из бедной семьи, он не лучшим образом отнесся к рудокопу Джорджу Стефенсону, но довольно благосклонно вел себя по отношению к сыну кузнеца Майклу Фарадею. .

Развитие теории упругости на много лет переместилось во Францию, где как раз в это время Наполеон активно поощрял исследования в области конструкций.

Учение об упругом сжатии, "средней трети" и неустойчивости, которое вызывало такую скуку у фешенебельных дам на лекциях Юнга, в действительности содержит практически все, что нужно знать о поведении стыков в каменной кладке, при условии, что нам известна также линия действия силы веса. Другими словами, мы должны знать, на каком расстоянии от серединной плоскости стены на самом деле действует нагрузка.

Рис. 64. В простейшем случае, когда имеется симметрия, "линия давлений", проходит через середину стены.

Здесь как раз уместно ввести понятие "линии давлений", которая определяется как линия, проходящая по стене здания от ее верхней точки до основания и пересекающая все стыки в тех точках, где приложена равнодействующая вертикального давления. Линия давлений - это французское изобретение, и, по-видимому, первым ее рассматривал Кулон (1736-1806).

Для стены, колонны или опоры простых симметричных форм, таких, как показаны на рис. 64, линия давлений проходит, очевидно, через середину, и здесь нет никаких трудностей. Однако если речь идет о сколько-нибудь более сложном сооружении, то тогда скорее всего имеется хотя бы одна наклонная сила, возникающая из-за бокового давления крыши, арки, сводов или других конструктивных элементов. В таких случаях линия давлений уже не проходит точно через середину стены, а смещается на одну сторону и часто принимает искривленную форму, как показано на рис. 65 [60] В том, что дело обстоит именно таким образом, можно убедиться, применяя правило параллелограмма для сложения сил в каждом сечении стены. (Понятие о параллелограмме сил можно восстановить в памяти, заглянув в элементарные учебники физики, в раздел механики.) Считается, что параллелограмм сил изобрел Симон Стевин в 1586 г. Никак нельзя предполагать, что архитекторы древности и средневековья могли проектировать, в современном смысле этого слова, свои здания, не владея понятием о разложении сил. .

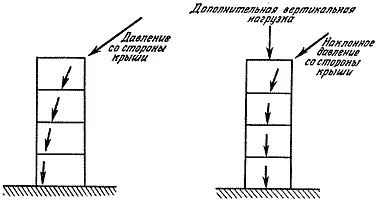

Рис. 65. В результате действия наклонной нагрузки линия давлений отклоняется от плоскости симметрии стены.

Рис. 66. Действие на стену дополнительной вертикальной нагрузки уменьшает отклонение линии давлений от середины стены.

Если, проводя линию давлений, мы обнаружим, что имеется опасность того, что она в какой-либо точке достигнет поверхности стены, то следует призадуматься, и крепко, поскольку у сооружения, спроектированного таким образом, велики шансы рухнуть.

Один из способов исправить положение (и, вероятно, это один из наиболее эффективных способов) состоит в том, чтобы на верхнюю часть стены добавить дополнительный вес. Тогда дело обернется таким образом, как это показано на рис. 66. В противоположность тому, что можно было бы предположить, этот дополнительный вес способствует большей, а не меньшей, устойчивости стены и возвращает "заблудшую" линию давлений более или менее туда, где ей следует находиться.
