Рис. 135. Разрушение хрупких материалов (цемент или стекло) при сжатии происходит на самом деле путем сдвига.

Как и в случае растяжения, для этих сдвиговых трещин существует критическая длина по Гриффитсу. Другими словами, трещина данной длины начинает распространяться, когда касательное напряжение достигает некоторого критического значения. Если в хрупком материале, например бетоне, достигаются эти критические условия, то сдвиговые трещины распространяются практически мгновенно, процесс может носить почти взрывной характер. Когда сдвиговая трещина пройдет по диагонали поперек всего образца, две его части начинают скользить относительно друг друга. Образец уже не может больше сопротивляться сжимающей нагрузке, материал разгружается, выделяя большое количество упругой энергии, и именно поэтому, когда хрупкие материалы (стекло, бетон, камень) сжимают или разбивают молотком, разлетаются осколки, которые могут быть опасными. Выделенной энергии деформации часто оказывается достаточно для превращения материала в пыль. Именно это происходит, когда мы толчем кусочки сахара в ступке.

Разрушение сжатием пластичного металла (скажем, масла или пластилина) происходит по аналогичным причинам. Под действием касательных напряжений слои металла начинают проскальзывать [99] Словно карты в колоде, - Прим. ред. по дислокационному механизму. И снова скольжение происходит вдоль плоскостей, расположенных примерно под углом 45° к сжимающей нагрузке, короткий металлический образец расползается, приобретая бочкообразную форму (рис. 136). Благодаря большой работе разрушения пластичного металла вероятность выброса осколков в этом случае невелика и непосредственные следствия разрушения бывают менее опасными и драматичными. Когда мы бьем молотком по головке заклепки или используем для этого гидравлический пресс, мы рассчитываем именно на эту склонность металла расплющиваться при сжатий.

Рис. 136. Разрушение пластичного материала (металла) при сжатии происходит вследствие сдвига, но в этом случае сдвиг приводит к расплющиванию образца.

Материалы типа дерева или искусственных волокнистых композитов, например стеклопластика или углепластика, при сжатии обычно разрушаются иначе. Армирующие волокна под действием сжимающих нагрузок изгибаются все вместе, "коллективно", образуя складку, бегущую поперек образца. Эти складки могут проходить под углом 90° к направлению сжимающих сил или наклонно под различными углами (рис. 137). К сожалению, в композиционных материалах складки часто образуются уже при сравнительно небольших напряжениях, то есть на сжатие эти материалы работают плохо, что следует иметь в виду при использовании их в конструкциях.

Рис. 137. Разрушение волокнистых материалов (дерево или стеклопластик) при сжатии. Поперечная складка ( а ) под углом 90°приводит к уменьшению объема, а потому возникает только в материалах, содержащих пустоты, например в дереве. Косая складка ( б ) характерна для композитных материалов, так как ее формирование не требует уменьшения объема.

Содержимое многочисленных учебников и справочников - обширные таблицы прочности на разрыв практически всех конструкционных материалов. Как правило, книги эти гораздо более сдержанны в отношении прочности на сжатие. Одна из причин этого в том, что экспериментальные значения прочности при сжатии в большей мере зависят от формы испытуемого образца. Иногда материал оказывается столь чувствительным к ней, что становится почти бессмысленным приводить какие-либо цифры. Хотя обращаться с величинами прочности на сжатие мы обязаны очень осторожно и это оправданно, использование данного понятия все же позволяет лучше постигнуть работу конструкции. Прежде всего мы должны иметь в виду, что на самом деле не существует никакой однозначной зависимости между прочностью материала на сжатие и его прочностью на растяжение [100] Если разрушение как при сжатии, так и при растяжении определяется сдвигами, как, например, в пластичных металлах, величины прочности на сжатие и растяжение в принципе должны быть одинаковы. Однако из этого правила есть слишком много исключений, что делает его практически неприменимым. .

Весьма приблизительные величины прочности некоторых распространенных материалов приведены в табл. 5. Величины прочности на сжатие получены на образцах, имеющих отношение длины к толщине от 1 до 3-4. Прочность более толстых или более тонких образцов может быть совершенно другой.

Таблица 5 Приблизительные значения предела прочности на сжатие и растяжение для некоторых материалов

Материал/ Предел прочности на растяжение, МН/м 2/ Предел прочности на cжатие, МН/м 2

Дерево / 100 / 27

Чугун / 40 / 350

Литой алюминий / 40 / 300

Литые цинковые сплавы / 35 / 300

Бакелит, полистирол и другие хрупкие пластмассы / 15 / 55

Цемент / 4 / 40

Один из очевидных выводов, который следует из табл. 5, состоит в том, что если мы конструируем элемент, например изгибаемую балку, в которой есть и область растяжения, и область сжатия, то нужно "глядеть в оба". Лучшим проектом может оказаться балка с совершенно асимметричным сечением. В чугунных балках викторианских времен площадь растягиваемой зоны обычно гораздо больше, чем сжимаемой, потому что чугун лучше работает на сжатие, чем на растяжение (рис. 138). И наоборот, лонжерон крыла деревянного самолета, например планера, всегда гораздо толще сверху, то есть на сжатой стороне, так как при сжатии дерево менее прочно, чем при растяжении (рис. 139).

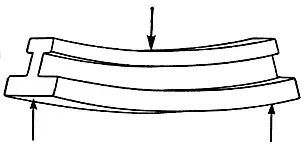

Рис. 138. Чугунная балка обычно на растянутой полке делается более толстой, чем на сжатой, потому что прочность чугуна на разрыв меньше его прочности на сжатие.

Рис. 139. Деревянный лонжерон крыла планера обычно на сжатой стороне толще, чем на растянутой, потому что дерево при сжатии менее прочно, чем при растяжении.
