Формула Эйлера применима к длинным и тонким колоннам и стержням всех видов - как сплошным так и пустотелым, а что, быть может, и более важно - к тонким панелям и пластинам, которые встречаются в конструкциях самолетов, кораблей и автомобилей. Если мы построим график зависимости критической нагрузки стержня или панели от длины, то получится нечто похожее на рис. 142, на котором показаны два возможных механизма разрушения.

Короткие стержни разрушаются описанным выше путем с образованием бочки или дроблением на мелкие куски. Когда отношение длины к толщине стержня достигает величины 5-10, эта линия пересекает кривую, соответствующую эйлеровой форме потери устойчивости. Теперь более опасным становится выпучивание, и длинный стержень выходит из строя вследствие выпучивания. В действительности переход от разрушения материала к потере устойчивости происходит не так резко, существует некая переходная область, отмеченная на рис. 142 пунктиром.

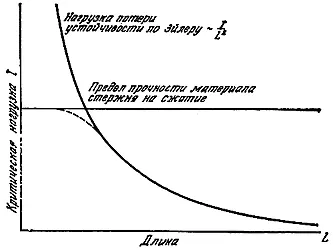

Рис. 142. Зависимость предельного сжимающего напряжения от длины стержня.

Приведенная выше формула Эйлера относится к тому случаю, когда стержень или панель имеют шарнирное закрепление и могут свободно поворачиваться (рис. 143). Обычно все, что препятствует концам стержня или панели поворачиваться приводит к увеличению критической нагрузки потери устойчивости. В крайнем случае, когда оба конца стержня жестко заделаны, его критическая нагрузка увеличивается в 4 раза. Очень часто, однако, для жесткой заделки необходимо существенное стеснение концов, а это приводит к увеличению веса, сложности и стоимости всей конструкции, поэтому она становится невыгодной.

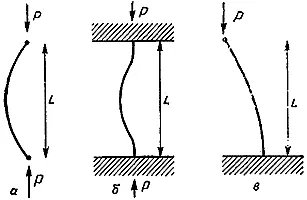

Рис. 143. Различные условия эйлеровой формы потери устойчивости. а - оба конца шарнирно оперты; б - оба конца заделаны; в - один конец заделан, а второй шарнирно оперт и может перемещаться в горизонтальном направлении.

Далее, жесткая заделка концов передает любые монтажные несоосности самому стержню. При этом стержень может оказаться изогнутым еще до нагружения и его предельная нагрузка упадет. Вот почему жесткая установка мачты, при которой она одновременно крепится и к палубному перекрытию, и к килю, сейчас уже вышла из употребления (рис. 144).

Рис. 144. Изогнутый до нагружения стержень (в данном случае мачта) теряет устойчивость при меньшей нагрузке.

Следует отметить, что в выписанную нами формулу Эйлера не входит предел прочности материала. Нагрузка, при которой стержень или панель данной длины теряет устойчивость, зависит только от момента инерции сечения I и модуля Юнга (жесткости) материала. Длинный стержень не разрушается при выпучивании. Он только упруго изгибается таким образом, чтобы "выскользнуть" из-под нагрузки. Если при выпучивании не был достигнут "предел упругости" материала, то после снятия нагрузки стержень опять выпрямится, и, спружинив, как ни в чем не бывало примет свою прежнюю форму.

Это свойство часто может быть весьма полезным, поскольку, основываясь на нем, можно создавать "неразрушающиеся" конструкции. Ковры и ковровые дорожки не портятся именно по этой причине, и природа, конечно же, широко использует этот принцип, особенно в отношении низкорослых растений, например травы, которую всегда довольно трудно вытоптать. Так, мы спокойно гуляем по лужайке, не причиняя ей большого вреда. Именно гениальная комбинация острых колючек с открытием д-ра Эйлера делает живую изгородь одновременно неразрушаемой и труднопреодолимой для людей и скота. С другой стороны, для комаров и других насекомых, использующих в качестве оружия длинное и тонкое жало, природа вынуждена была "изобрести" прямо-таки невообразимое количество самых разных конструкционных уловок, чтобы предотвратить потерю устойчивости этих тонких, жалящих нас стержней.

При жизни Эйлера его формула не могла найти сколько-нибудь значительного использования в технике. Практически ее могли применить лишь при проектировании корабельных мачт и других стоек. Однако корабельные мастера тех времен уже справились с этой проблемой. В замечательных справочниках XVIII в. по кораблестроению, таких, как "Основы изготовления мачт, парусов и такелажа" Стила, содержатся подробные таблицы, где приведены размеры брусьев любого типа, основанные на опыте, и сомнительно, чтобы эти рекомендации могли быть существенно улучшены с помощью вычислений.

Серьезный интерес к явлению потери устойчивости возник лишь столетие спустя и был связан с возросшим использованием листовой стали. Стальные листы были, естественно, тоньше, чем каменная кладка и деревянные детали, к которым так привыкли инженеры. В 1848 г. при постройке железнодорожного моста через пролив Менай [105] http://vivovoco.rsl.ru/VV/E_LESSON/BRIDGES/BRIT/BRIT.HTM расчеты на устойчивость впервые делались для серьезных практических целей. Этот мост явился совместным детищем трех выдающихся людей: Роберта Стефенсона (1802-1859), Итона Ходжинсона (1789-1861), математика и одного из первых профессоров-инженеров, и Вильяма Фейрберна (1789-1874), пионера конструкционного использования листовой стали.

Подвесные мосты Стефенсона оказались неудачными из-за своей излишней гибкости. К тому же адмиралтейство настаивало, и не без оснований, на тридцатиметровой высоте пролета, чтобы под мостом могли проходить корабли. Удовлетворить требованиям как жесткости, так и высоты можно было лишь единственным путем - спроектировав мост балочного типа невиданной до этого длины. По ряду соображений наилучшим вариантом казалась балка в форме трубы, собранная из листовой стали, внутри которой двигался бы поезд. Длина каждой секции должна была составлять около 140 м.

Вскоре стало очевидным, что труднее всего справиться с проблемой устойчивости стальных панелей, образующих верхнюю, сжатую сторону балки. Для простых панелей и стержней формула Эйлера является точной, но здесь речь шла о мостовых балках достаточно сложной формы, для расчета которых в то время не было еще соответствующей теории. Выход был только один - эксперименты на моделях. Как и можно было ожидать, результаты оказались довольно путаными и ненадежными, причем до такой степени, что все три проектировщика перессорились между собой. Казалось, их партнерство распадется, так и не породив конструкции действительно надежного моста. В конце концов порешили делать для моста клетчатые коробчатые балки (рис. 145). Ко всеобщему облегчению, мост оказался удачным и служит по сей день.
