Мы уже говорили, что дерево и волокнистые композиционные материалы при сжатии разрушаются, образуя складки изогнутых волокон. Мой коллега д-р Ричард Чаплин показал, что эти складки имеют много общего с трещинами, которые возникают при растяжении. В частности, они часто начинаются в местах концентрации напряжений у отверстий и дефектных включений. Гвозди и шурупы, вообще говоря, не сильно ослабляют древесину, но только в том случае, если они плотно в ней сидят. Как только вы вытащите гвоздь или вывернете шуруп, получившееся отверстие станет опасным местом. То же самое справедливо и для сучков в древесине. В сильно нагруженных деревянных конструкциях, таких, как планер или мачта яхты, разумно поэтому оставлять ненужные гвозди и шурупы в покое и не пытаться их вытаскивать. При острой необходимости их лучше срезать заподлицо с поверхностью дерева.

Далее, как показал Ричард Чаплин, образование складок при сжатии волокнистых материалов требует больших энергетических затрат, чем работа разрушения при растяжении. Следовательно, для развития складок необходимо подводить к ним упругую энергию, и их поведение должно быть чем-то похоже на поведение трещин Гриффитса. Однако здесь имеется и несколько важных различий.

Мы уже говорили, что в материалах, которые мы сейчас рассматриваем, складки изогнутых волокон могут появляться как под углом 45°, так и под углом 90° к направлению действия нагрузки (они могут быть и под другими углами между 45° и 90°). Поведение складки под углом 45° похоже на поведение трещины сдвига, при подходящих условиях она распространяется через весь образец подобно трещине Гриффитса. Однако складка под углом 90° короче наклонной, и поэтому она потребляет меньше энергии при равной глубине, отсчитываемой по нормали от образца.

По этой причине складки под углом 90° в целом более вероятны. Однако, хотя такая складка начинает распространяться легче, она и скорее прекращает свой рост, продвинувшись на сравнительно небольшую длину. Происходит это потому, что при увеличении длины складки две ее стороны прижимаются друг к другу, в результате чего высвобождение упругой энергии прекращается. Поэтому полное разрушение образца, по крайней мере немедленное, становится маловероятным. В этих условиях может возникнуть целая цепочка коротких складок, протянувшаяся вдоль сжатой поверхности балки. Их можно иногда увидеть на поверхности деревянного лука или весла (рис. 141).

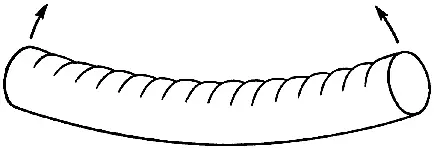

Рис. 141. Складки на сжатой стороне круглого изогнутого бревна.

Инженеры обычно уповают на эффективность двутаврового или коробчатого сечения балок, но иногда это не что иное, как заблуждение. По ряду причин [102] Когда трещина или складка сжатия с прямолинейным фронтом (как пропил) углубляется в круглое сечение, ее поверхность может возрастать быстрее, чем величина высвобождаемой упругой энергии за ее фронтом, нарушая тем самым условие Гриффитса. в балках круглого сечения (как древесный ствол) высвобождение упругой энергии, необходимое для распространения трещин или складок сжатия, оказывается менее благоприятным для развития процессов разрушения. Этим, быть может, определяется рациональность круглого сечения большинства деревянных луков, и, несомненно, с этим связана округлая форма поперечного сечения костей животных.

Пока на материал действуют только сжимающие нагрузки, развитию складок препятствует довольно много причин. Отчасти поэтому дерево обычно является таким надежным строительным материалом. Однако, если нагрузка реверсируется, ситуация может стать чрезвычайно опасной. Дело в том, что система согнутых волокон, которая образует складку, имеет практически нулевую прочность на растяжение и в условиях растяжения складки ведут себя подобно трещинам. Это особенно опасно потому, что при растяжении теперь уже ничто не препятствует высвобождению упругой энергии, так как две стороны "трещины" теперь могут свободно разойтись.

Один из безотказных способов сломать крыло деревянного планера в полете - это совершить грубую посадку при предыдущем вылете. Если при посадке машину сильно ударить о землю, то крыло резко изогнется вниз. Это может привести к образованию складок сжатия в полке лонжерона, нагруженной растяжением в полете. Невероятно, чтобы возникшие складки были обнаружены при обычном осмотре, так что в следующем полете лонжерон сломается именно в этом месте, после чего, конечно, отвалится и все крыло.

Все, о чем мы говорили до сих пор, применимо лишь к относительно коротким и толстым стержням и другим сжатым элементам. Мы видели, что при сжатии они обыкновенно разрушаются вследствие сдвига или образования локальных складок. Однако огромное количество сжатых конструкций содержит длинные и тонкие элементы, которые выходят из строя совершенно по-другому. Длинный стержень, тонкий лист металла или страница этой книги выпучиваются при сжатии, теряя способность нести нагрузку. В этом легко убедиться с помощью простейшего эксперимента: возьмите лист бумаги и попытайтесь сжать его в продольном направлении. Такой вид потери несущей способности (с ним связаны важные технические и экономические последствия) называется потерей устойчивости. Впервые он был изучен Леонардом Эйлером (1707-1783), и потому нередко говорят об устойчивости (или неустойчивости) по Эйлеру.

Эйлер имел немецко-швейцарское происхождение, в его семье были известные математики. Он рано приобрел имя в той же области, и еще очень молодым был приглашен Екатериной II в Россию. Большую часть жизни он провел при дворе в Петербурге, лишь по временам, в моменты острой политической ситуации, находя пристанище у Фридриха II в Потсдаме. Жизнь при дворах просвещенных деспотов в середине XVIII в. была, должно быть, интересна и колоритна, однако в многотомных сочинениях Эйлера мы не найдем каких-либо упоминаний об этом. Насколько я мог выяснить, ни одному из его биографов не удалось установить хотя бы одного случая или происшествия в его жизни, которые могли бы удовлетворить обычное человеческое любопытство [103] Кроме, разве, слепоты, прогрессировавшей в последние годы его жизни. . Он просто в течение очень многих лет постоянно занимался математикой, описывая свои результаты в огромном количестве научных статей, которые и после его смерти все еще публиковались в течение сорока лет.

Конечно, Эйлер совсем не собирался заниматься несущей способностью сжатого стержня как конструкционного элемента. Просто среди многих других своих математических открытий он изобрел то, что теперь называется вариационным исчислением, и он искал задачи, к которым можно было бы применить этот новый математический метод. Один из его друзей предложил попробовать этот метод для определения наименьшей высоты тонкого вертикального стержня, при которой этот стержень начнет выпучиваться под собственным весом. Такая формулировка этой не очень реальной задачи объясняется тем, что, как мы уже упоминали в гл. 2 понятия напряжения и деформации возникли лишь в значительно более поздние времена. Для ее решения нужно было применить вариационный метод. Если переложить полученный Эйлером результат на современный язык, то получится то, что сейчас называется формулой Эйлера для критической нагрузки потери устойчивости продольно сжатого стержня, а именно: P = π 2( EI / L 2 ), где P - нагрузка, при которой выпучиваются стержень или панель; E - модуль Юнга материала; I - момент инерции поперечного сечения стержня или панели (гл. 10); L - длина стержня. Естественно, все эти величины должны быть выражены в одной и той же системе единиц. (Удивительно, что так много важных расчетных формул имеют столь простой вид [104] Современные подходы к выводу формулы Эйлера можно найти в учебниках. См., например, Cottrell A. The Mechanical Properties of Matter (а также Работнов Ю. Н. Сопротивление материалов М.: Физматгиз, 1962: Алеутов Н.А. Основы расчета на жесткость упругих систем - М., Машиностроение, 1978.) .)
