Александр Шепелев - Как построить сельский дом

Оконные коробки в рубленых зданиях по высоте должны быть на 100 — 150 мм меньше высоты проемов (из-за осадки стен).

У стояков и подушки с их тыльной стороны выбирают пазы глубиной 40 — 50 мм, шириной 50 — 70 мм — в зависимости от толщины стен (древесина, оставшаяся по краям пазов, называется губками).

На боковых и верхних брусках коробки для зимнего переплета от четверти скашивают древесину на 20 — 30 мм, делая откос (рис. 56). Нижний, более широкий брусок обычно включает в себя и подоконную доску, а также имеет четверть для наружного переплета и редко для внутреннего (рис. 57). Внизу под подоконником с внутренней стороны выбирают неглубокую канавку — слезник. Длина подушки (подоконной доски) должна быть на 200 — 300 мм больше ширины оконного проема.

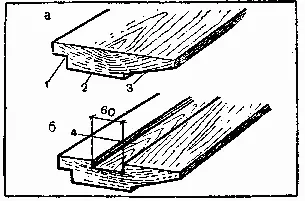

Рис. 56. Детали коробок (колод):

а — верхний брусок (вершник); б — боковой брусок (стояк): 1 — четверть; 2 — заглушина; 3 — откос; 4 — паз

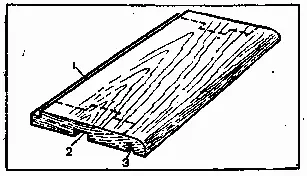

Рис. 57. Устройство гребней:

1 — четверть; 2 — паз; 3 — слезник

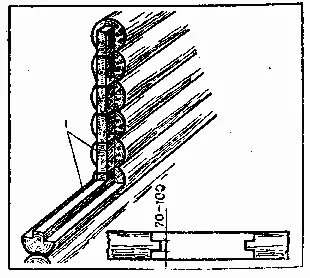

Рис. 58. Подушка с подоконной доской:

1 — гребень

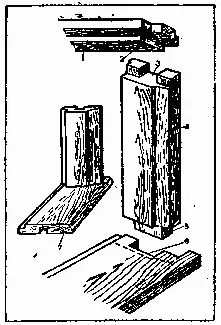

Рис. 59. Устройство коробки:

1 — вершник; 2. 5 — шипы; 3, 6 — проушина; 4 — стояк; 7 — слезник

Рис. 60. Расположение брусков в оконном проеме:

1 — паз коробки; 2 — четверть; 3 — боковые бруски коробки; 4 — бревно; 5 — заглушина б — подоконник

Рис. 61. Установка коробки: 1 — шип; 2 — зазор; 3 — четверть

В стенах рубленых зданий коробку крепят при помощи гребней. Для этого края простенков оконного проема опиливают строго вертикально. С двух сторон каждого простенка отмеряют расстояния на 10 мм больше глубины паза (на конопатку) и проводят вертикальные линии. Толщину бревен или брусков простенка с их торцевой стороны делят на две равные части, ставят метку, проводят вертикальную линию, от которой отмеряют по обе стороны половинные расстояния ширины паза, ограничивая тем самым толщину гребня.

С внутренней и наружной сторон простенка по пробитым линиям пропиливают или топором срубают древесину для получения гребней по вертикальным сторонам проема. После этого бревно внизу проема выравнивают топором строго горизонтально и также выбирают гребень такой высоты, чтобы он был выше глубины паза на 10 мм (рис. 58).

Чтобы детали коробки были надежно связаны между собой по краям подоконной доски и вверху вертикальных брусков, вырезают проушину внизу вертикальных брусков, а в вершнике делают шипы (рис. 59).

Устанавливают детали коробки в следующей последовательности. На нижний гребень бревна кладут подушку; чтобы она плотно и строго горизонтально легла на свое место, ее осаживают. При необходимости исправляют неточности. На подушку ставят вертикальные бруски строго под углом 90° по отношению к подушке (рис. 60) и накрывают их верхним бруском, который закрепляют клиньями, вбиваемыми между ним и верхним бревном проема. При оконопачивании стены в зазор между вершником и бревном ставят брусок, закрепляют его, заполняют все паклей и уплотняют ее. Сопряжения брусков в оконном проеме показаны на рисунке 61.

Подоконная доска по длине должна устанавливаться строго горизонтально, а по ширине — с небольшим (2 — 3°) уклоном внутрь помещения. Вертикальные бруски на подушку следует ставить на замазку, которая препятствует попаданию воды через места примыкания на нижние бревна.

Коробки для каменных и подобных им зданий делают из досок толщиной 50 — 60 мм, шириной 100 мм и более.. Заготовки строгают по размеру, в них выбирают четверти глубиной по толщине двери и шириной 15 — 30 мм. Детали соединяют друг с другом прямыми или косыми шипами строго в угольник.

Устанавливают коробку точно так же, как и в оконных проемах. Нижний брусок должен быть строго горизонтален. Вертикальные бруски устанавливают по угольнику, веску или уровню. Выровненную коробку закрепляют клиньями, а затем ершами, вбивая их в швы кладки или деревянные бобышки.

Деревянные коробки для рубленых деревянных зданий делают из толстых брусков квадратной или прямоугольной формы. Их строгают до нужного размера; в вертикальных брусках выбирают четверти, паз, шипы и проушины.

Вниз дверного проема обычно укладывают более толстое бревно, которое служит нижним бруском или порогом. Перед укладкой верх его стесывают строго горизонтально и выбирают четверть. В стенах вырубают гребни, а в нижнем бревне долбят гнезда, куда вставляют шипами бруски. В верхних концах вертикальных брусков делают проушины, а в верхнем бруске — шипы. Устанавливают детали дверной коробки точно так же, как и оконные. Верхний брусок временно закрепляют клиньями, а щель — паклей. Коробку проверяют веском или уровнем; она должна быть собрана точно в угольник.

Коробки для внутренних дверей — менее.массивные. Они могут состоять из трех или четырех брусков. Крепят их к стойкам, чаще всего гвоздями. Если коробка из трех брусков, то вертикальные внизу крепят к балке или к полу с помощью шипов. Щели между коробками и стенами или перегородками закрывают наличниками.

ИЗГОТОВЛЕНИЕ ПЕРЕПЛЕТОВ

Переплеты могут быть глухими (в виде целой рамы) и открывающимися, с форточками и без них, состоять только из двух створок или двух створок и фрамуги.

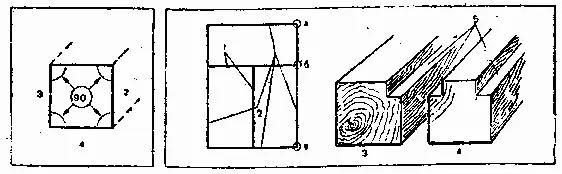

Рис. 62. Последовательность строжки бруска

Рис. 63. Глухой переплет (рама) и его детали:

а. б, в — узлы; 1, 4 — горбыльки; 2, 3 -бруски; 5 — фальцы

Изготовляют переплеты из брусков и горбыльков, чаще прямоугольной и реже квадратной формы с выбранными фальцами (четвертями небольшого размера) для стекла. Соединяют бруски друг с другом проушинами и шипами.

Готовят бруски так. Сначала строгают одну сторону, затем рейсмусом наносят риски на второй и третьей сторонах и по ним строгают четвертую сторону. После этого под угольник строгают вторую сторону и на ней наносят риски для строжки третьей стороны (рис. 62).
