Форточки, открывающиеся в разные стороны, имеют одинаковые размеры, а в одну сторону (внутрь) в летнем переплете должны быть меньше, чем в зимнем.

Створные переплеты(рис. 70) состоят из двух створок или двух створок и фрамуги. Могут быть с форточками и без них. На нижних брусках створок и на фрамуге ставят отливы. При изготовлении особое внимание обращают на устройство притвора (рис. 71), от точности которого зависит степень продуваемости. К притворам дополнительно крепят нащельники. Размеры створок должны быть на 10 — 15 мм больше тех, что указаны в чертеже, а одна створка на такую же величину шире. Это необходимо для получения притвора, который в середине имеет зазор в 2 мм, а по краям — 1 мм.

После склейки и просушки створки и фрамугу зачищают, выстругивают притворы, а затем и пазы для отлива. По концам створок отливы срезают «на ус» под углом в 45°, в притворе — под углом 60°, у фрамуги — под прямым углом.

Решетчатые переплеты (рис. 72) применяют для остекления террас и других сооружений. Позволяют использовать стекла малых размеров. Переплеты могут быть глухими и створными, с форточками и без них. При сборке сначала соединяют горбыльки, на которые затем надевают бруски обвяза.

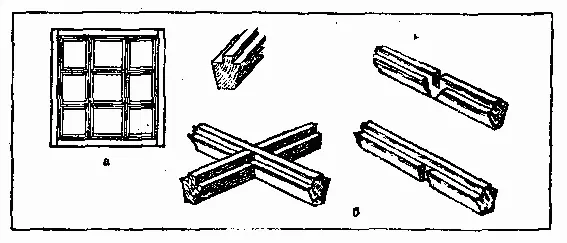

Рис. 72. Решетчатые переплеты:

а — переплет; б — горбыльки и их соединение

Различают однопольные двери с шириной полотна 850 мм, полуторапольные, состоящие из двух полотен разной ширины, и двупольные, состоящие из одинаковых по ширине полотен. Средняя высота двери — 2000 мм.

Двери могут быть сплошными и решетчатыми, филенчатыми и остекленными. Толщина полотна дверей колеблется от 30 до 50 мм.

Дверь на гвоздях (рис. 73) применяют в животноводческих и других строениях. Может быть сплошной, с зазорами (для вентиляции) между досками в 10 — 50 мм. Такая дверь состоит из дощатого щита, планок и подкоса (предохраняет дверь от перекоса); каждую доску скрепляют с планкой и с подкосом двумя гвоздями, концы которых загибают. Обрезают дверь по угольнику.

Дверь на шпонках(рис. 74) прочна, проста в изготовлении и малотеплопроводна. Собирают из строганых досок толщиной 40 или 50 мм, по кромкам которых выбирают четверти или шпунты. Подготовленные доски укладывают в ряд, выравнивают, плотно сжимают, наносят риски для выборки пазов под шпонки. Пазы выбирают на конус глубиной, равной 1/2 — 1/4 толщины досок. У основания пазы должны иметь ширину 50 мм, вверху — 35 мм. Технология выборки паза следующая. Под углом 45° пилой-наградкой по рискам делают сначала один, затем второй пропил на глубину 1/2 — 1/4 толщины доски. Чтобы угол пропила на всех досках был одинаков, применяют выстроганный под углом 45° брусок, который крепят около паза. Древесину между пропилами выбирают стамеской, причем так, чтобы дно паза было ровным.

Шпонки могут быть обычными и с наплавом, форма их — трапециевидная. Делают шпонки из брусков, равных толщине досок двери и длиннее ее ширины на 100 — 150 мм. Шпонки с наплавом должны иметь по двум сторонам губки.

При толстых шпонках дверь коробится меньше, поэтому тонкие шпонки применять не следует. Собрав доски на шпонках, отмечают выступающие места, выбивают шпонки и подгоняют доски. Затем шпонки вновь вбивают, но уже до предела, и срезают концы на конус. Дверь обрезают по угольнику, перевертывают, строгают лицевую сторону, проверяя линейкой. Шпонки можно вбивать в пазы насухо, но можно ставить и на казеиновом или другом водостойком клее.

Двери из брусковмогут быть сплошными или решетчатыми в зависимости от назначения.

Бруски склеивают друг с другом отфугованными сторонами, выравнивают лицевые стороны и оклеивают их фанерой или древесноволокнистыми листами. Дверь становится прочнее, если бруски дополнительно скрепляют нагелями. Отверстия под нагели лучше высверливать, чем долбить, диаметр отверстий — 10 — 15 мм.

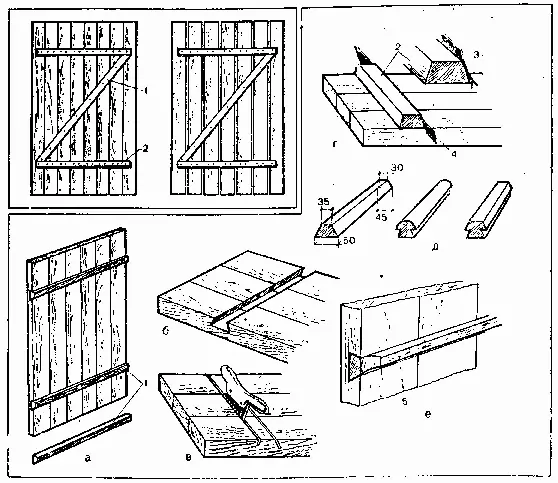

Рис. 73. Двери на гвоздях:

а — сплошная (слева); б — с зазорами (справа); 1 — подкос; 2 — шпонка на гвоздях

Рис. 74. Двери на шпонках:

а — общин вид двери; б — паз «ласточкин хвост»; в — пропил паза наградной; г — пропил по накладке; б — шпонки; е — срезанный конец шпонки; 1 — шпонка; 2 — накладка; 3, 4 — пила; 5 — срезанный конец шпонки

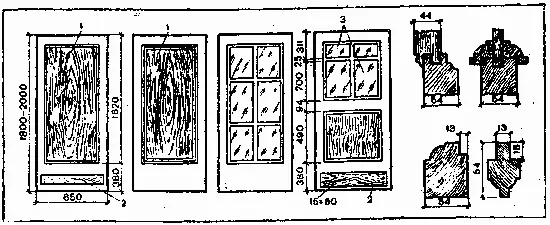

Рис. 75. Филенчатые и остекленные двери: 1 — филенка; 2 — плинтус; 3 — стекло

Нагели делают из твердых пород длиной на 5 мм короче, чем глубина отверстий. Ставят их на клею.

Филенчатые двери(рис. 75). Собирают из простых брусков, а также с фасками и калевками. Калевки можно отбирать прямо на обвязке или на отдельных брусках. Они образуют паз глубиной 15 — 20 мм, куда вставляют филенки.

Для внутренних дверей филенки берут толщиной от 8 до 22 мм, для наружных — до 50 мм. Подразделяются на гладкие, плоские, наплавные, с фигареями (рис. 76); делают из фанеры, древесноволокнистых или древесностружечных листов, досок.

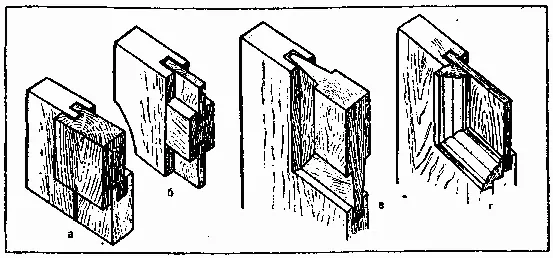

Рис. 76. Типы филенок: а — наплавная; б — плоская; в — с фигареями; г — с окладными калевками

Наплавные филенкиприменяют в наружных дверях толщиной 44 — 50 мм. Изготовляют из толстых досок, а иногда из двух слоев тонких досок или фанеры, между которыми кладется теплоизоляционный материал. По кромкам такой филенки выбирают пазы или гребни для закрепления в обвязке. Наплав можно делать с одной или двух сторон двери. Филенки часто вставляют в рамку, а рамку — в бруски обвяза, что украшает дверь.

Филенки с фигареями(фигурно выстроганными концами) делают из щитов, склеенных из сухих 40 — 50-миллиметровых досок. Предварительно щит строгают, размечают форму филенки, наносят риски, обрезают по ним, обрабатывают края на скос, чаще шерхебелем и зензубелем.

Из-за усушки древесины филенки надо делать по всем сторонам на 2 мм меньше, чем расстояние между пазами.

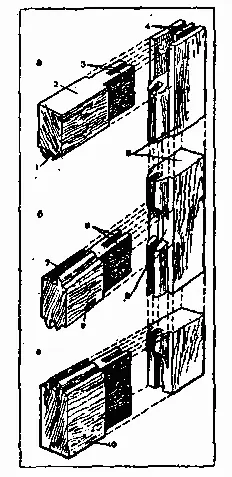

Рис. 77. Филенчатая дверь и ее детали:

а — вязка верхнего узла; б — вязка средника; в — вязка нижнего узла; 1,7 — паз; 2 — верхний брусок обвяза; 3, 6 — шипы; 4 — проушина; 5 — боковой брусок обвяза; 8 — гнездо; 9 — средник; 10 — нижний брусок обвяза
