Внизу под доской устанавливают три-четыре пальца-бруска, которые могут быть выдвижными или поворотными. Выдвижные крепят скобами (выдвигаются из скоб), а поворотные — шурупами. Сложенные пальцы не должны выступать из-за ребра доски. Против паза устраивают один или два вертикальных задних упора, закрепляемых шарнирно (должны свободно подниматься вверх и опускаться вниз).

Верхний и боковые упоры нужны для удержания детали при ее обработке, пальцы — для поддерживания материала на нужном уровне верстачной доски при его закреплении в боковом упоре. Если деталь закрепляется в верхнем упоре, то для более прочного ее удержания в ближайшее отверстие вбивают нагель, а. между ним и закрепленным материалом — клин. Для этой цели можно сделать переставной упор-дощечку с двумя нагелями, расположенными на расстоянии 50 мм друг от друга.

При поперечной распиловке задние упоры поднимают, прижимают к ним материал и распиливают его. При запиловке шипов или проушин деталь вставляют в паз и закрепляют клином.

Па рабочей поверхности верстачной доски не должно быть шляпок гвоздей или шурупов, о которые может затупиться инструмент.

Верстачную доску кладут на козелки или крепят на ножках. Подверстачье можно закрыть фанерой, сделать шкафчик и использовать его для хранения инструмента.

Киянка — деревянный молоток с широким обушком. Применяют вместо стального для нанесения ударов по ручке стамески при долблении гнезд.

Струбцины (рис. 51) могут быть деревянными и металлическими. Применяют для прижатия обрабатываемого материала к верстачной доске и других целей.

Сжимы (рис. 52) необходимы для сжатия отдельных досок при склеивании из них щита.

Для склеивания деталей применяют костный, мездровый и казеиновый клей.

Костный и мездровый клей изготовляют в виде плиток или крупы, а также в жидком виде. Употребляют только в горячем виде, поэтому его вначале варят на пару в клеянке, состоящей из двух сосудов: в одном из них находится клей, в другом — вода-.

Расколотый на мелкие куски клей кладут в сосуд и заливают холодной (лучше кипяченой) водой и выдерживают в ней 6 — 12 ч (для набухания). Затем излишнюю воду сливают и варят клей при температуре не выше 80°, хорошо перемешивая и снимая пену.

При необходимости добавляют кипяченую воду: очень густой или очень жидкий клей не всегда прочно склеивает древесину. Для нормальной густоты на 1 весовую часть сухого костного клея берут 1 — 1,5 части воды, а на 1 весовую часть мездрового-клея — 3 — 4 части. Чтобы клей не остывал, сосуд с ним не следует вынимать из сосуда с горячей водой, а последнюю надо постепенно подогревать.

Казеиновый клей имеет вид порошка. Для подготовки в дело в крепкую посуду наливают воду температурой 20 — 30° из расчета на 1 весовую часть клея 1,8 части воды. В воду тонкой струей засыпают клей, тщательно перемешивая. После 10 — 15-минутной выдержки с клея снимают пену, еще раз хорошо перемешивают и вновь выдерживают 15 мин. Опять снимают появившуюся пену, еще раз хорошо перемешивают — клей готов к употреблению. Продолжительность использования — 6 ч; при более длительном употреблении его клеящие свойства снижаются.

Любой клей следует наносить тонким слоем кистью — помазком из волокон липового луба, размягченного в воде и разбитого легкими ударами молотка.

В рубленых деревянных зданиях коробки должны быть с пазами, в каменных, бетонных и т. п. — без пазов. Различают одинарные коробки — для вставки одного переплета и двойные — для двух переплетов. Изготовляют их или отдельно для каждого переплета (в каменных зданиях), или сразу для двух переплетов (рис. 53). В рубленые деревянные здания детали коробки вставляют в проем отдельными деталями.

Коробки для каменных и им подобных зданийсобирают на шипах и вставляют в оконный проем.

Открываться переплеты (окна) могут или только внутрь или один внутрь, другой наружу. Если два переплета открываются внутрь, то цельную и отдельные коробки делают так, чтобы летние переплеты были меньше зимних (рис. 54).

Рис. 53. Оконные коробки для каменных, кирпичных и других зданий:

а — отдельно для каждого переплета; б — одна для двух переплетов

Рис. 54. Установка отдельных коробок при открывании переплетов внутрь:

1 — коробка для летнего переплета с пазом для слива; 2 — заглушина; 3 — коробка для зимнего переплета

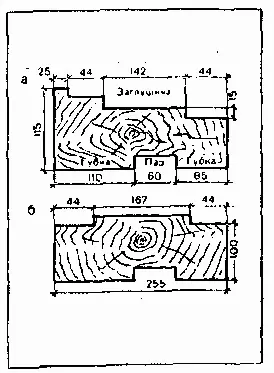

Рис. 55. Бруски коробок:

а — для переплетов, открывающихся внутрь; б — для переплетов, открывающихся в разные стороны

В оконном проеме отдельные коробки устанавливают на расстоянии 100 — 200 мм друг ют друга. В брусках коробки имеются Четверти глубиной от 15 до 25 мм, ширина их равна толщине . брусков переплета. На ребре нижнего бруска наружной коробки выбирают паз шириной 20 и глубиной 10 мм, в который вставляют и крепят слив из кровельной стали.

В нижнем бруске зимней коробки выбирают четверть глубиной 15 — 20 мм для установки подоконной доски. Остальные бруски такой же формы, но только без паза и четверти — для подоконной доски.

Изготовляют коробки так. Строгают бруски одинаковых размеров и формы. Размечают на них четверти и пазы и выбирают их. На концах брусков делают шипы, проушины и собирают коробку (обычно без клея).

Нижние бруски коробки чаще всего делают цельными, реже — составными. На рисунке 55 показаны нижние бруски коробок для переплетов, открывающихся в одну сторону — внутрь, и для переплетов, открывающихся в разные стороны — один внутрь, другой наружу.

Коробки для каменных, бетонных и других подобных им зданий изготовляют из досок толщиной 40 — 60 мм. С тыльной стороны их смолят — покрывают битумом или обивают в два-три слоя толем. Коробку вставляют в оконный проем, ее нижний брус выравнивают по горизонтали клиньями и проверяют уровнем, а вертикальные бруски выравнивают по веску или уровню. После этого коробку закрепляют ершами, вбивая их в швы кладки или в бобышки.

Коробки для рубленых деревянных зданий делают в такой последовательности. Вертикальные и верхние бруски изготовляют из досок или брусков толщиной 100 — 200 мм, шириной на 70 — 100 мм большей диаметра бревен стен. Нижний брусок-подушку делают из доски, которая на 70 — 100 мм шире стояков (обычно его выкалывают из короткого толстого кряжа).
