Струги требуют точной установки железки с последующим закреплением ее клинком. При проверке на глаз жало железки должно выходить выше подошвы на 1/4 — 1/3 мм и просматриваться в виде тонкой линии (рис. 31, п).

Кроме одинарных железок, имеются двойные. Одна из них режет древесину, вторая, называемая горбатиком, надламывает ее. Горбатик ставят от жала железки на расстоянии 1 — 1,5 мм. Это расстояние меняют в зависимости от структуры древесины. Для чистой строжки свилеватой древесины струги с двойной железкой незаменимы,

Крепление бревен.Чтобы бревна при обработке не качались, их надо прочно закреплять (рис. 32). Обычно для этого используют так называемые обратные скобы. Можно также стесать или срубить на конце бревна небольшую площадку и закрепить его скобой или на подкладке вырубить прямоугольную вырубку, положить в нее конец бревна и закрепить клином.

Рис. 32. Способы крепления бревен при обработке:

1 — подкладка; 2 — обратная скоба; 3 — клин; 4 — бревно

Рис. 33. Перерубка бревна

Рис. 34. Врубка в полдерева:

а — место для врубки; б — засечки; в — вырубка древесины; г — врубка

Перерубка бревна.После закрепления бревна на нем намечают линию переруба и наносят по ней удары топором сначала под прямым углом (вертикально), затем — под углом 45° (рис. 33). Перерубив бревно, наполовину, его надо перевернуть и перерубить до конца.

Врубка в полдерева.При сопряжении бревен или брусков под углом необходима врубка в полдерева (рис. 34). Закрепив бревно, метками обозначают места для врубки, по которым наносят вертикальные удары с последующим складыванием древесины.

Отеска бревен. До начала отески бревна кладут на одну или две подкладки и закрепляют.

Бревна отесывают на один, два (рис. 35), три или четыре канта по пробитым с помощью намеленного шнура ниткам — линиям. Для нанесения нитки намеленный, шнур закрепляют в метках по концам бревна и туго натягивают. Затем шнур немного приподнимают и опускают. Ударяясь о бревно, он оставляет белый след. По этому следу и отесывают бревно, причем идут от вершины к комлю, иначе древесина будет задираться. Для облегчения работ через каждые 400 — 500 мм на бревне делают надрубы на глубину стесывания. Чтобы избежать ушибов и травм, работать следует, широко расставив ноги. Вогнав топор в бревно, нажимают на его ручку и отгибают в сторону щепу. Грубо отесанную сторону зачищают легкими ударами топора. Отесав бревно с одного канта, приступают к работе со вторым кантом. Когда снимают толстую стружку, грубую отеску приходится делать 2 — в раза.

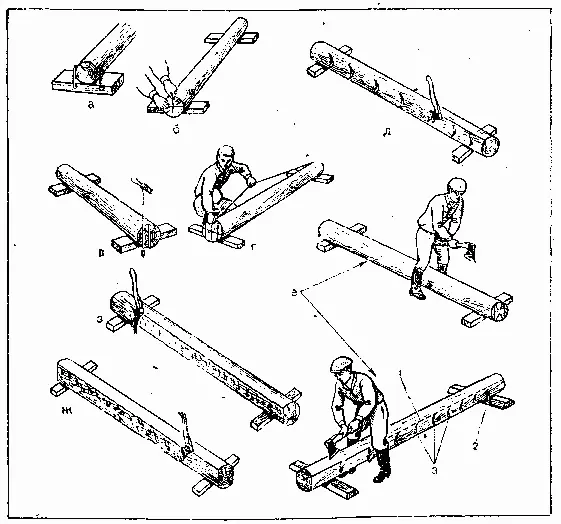

Рис. 35. Последовательность отески бревна на два канта:

а — закрепление бревна; б — пробивка центральной оси; в — пробивка боковых осей; г — пробивка ниток; д — устройство засечек; е — начало отески; ж — зачистка; 1 — пробитая линия; 2 — скоба; 3 — засечки з — конец отески

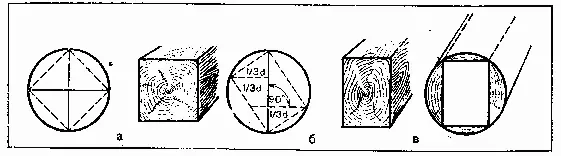

Рис. 36. Разметка квадратного и прямоугольного бруса:

а — квадратный брус; б — прямоугольный брус; в — линия отески

При отесывании бревна на четыре канта сначала обрабатывают два противоположных канта, затем два оставшихся.

Разметка бруса(рис. 36). Для разметки бруса квадратного сечения бревно закрепляют на подкладках. Циркулем находят центры торцов и вершинным радиусом обводят окружности на обоих торцах. Через центры окружностей, веском отбивают вертикальные диаметры, а по угольнику проводят горизонтальные. Точки пересечения диаметров с окружностью соединяют прямыми линиями, они и будут сторонами бруса. По точкам пересечения закрепляют намеленный шнур, натягивают его, отбивают нитки и отесывают, как было сказано выше.

Брус прямоугольного наивыгодного сечения размечают так. Бревно кладут на подкладки и закрепляют. Циркулем находят центры торцов, и радиусом вершинного торца обводят окружности сначала на малом, затем на комлевом торце. Через центры проводят вертикальные линии — диаметры и делят их в пределах окружности на три равные части. Из точек деления строго под прямым углом к диаметру угольником опускают перпендикуляры в противоположные от диаметра стороны до пересечения с окружностью.

Соединив точки пересечения перпендикуляров с окружностью и концами диаметра, получают сторону бруса. В точках пересечения делают метки, натягивают по ним намеленный шнур, отбивают линии и отесывают.

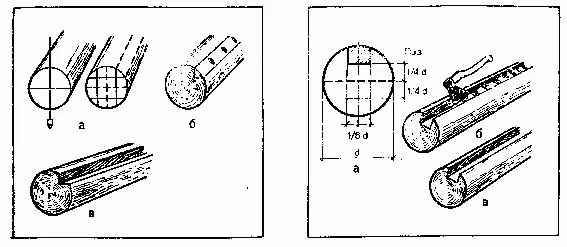

Рис. 37. Выборка четверти в бревне:

а — разметка четверти; б — устройство насечек; в — четверть

Рис. 38. Разметка и выборка прямоугольного паза в бревне:

а — разметка паза; б — выборка паза; в — паз

Сечение прямоугольного бруса считается наивыгодным, если соотношение его сторон равно 5:7, т. е. ширина бруса составляет 5 см, высота — 7 см или соответственно 10 и 14, 15 и 21, 20 и 28, 25 и 35, 30 и 42 см и т. д.

Выборка четверти в бревнах (рис. 37). Четверти выбирают в бревнах и брусках при устройстве шпунтовых рядов, в оконных и дверных коробках и т. п. В бревнах четверть выбирают в следующей последовательности. Бревно кладут на подкладки, закрепляют, радиусом малого торца находят центры, проводят из них окружности на обоих торцах. Через центры с помощью веска проводят вертикальные диаметры, а с помощью угольника — горизонтальные. И те и другие диаметры делят на три равные части и через точки деления проводят линии, параллельные диаметрам. Заштрихованная часть торца и является четвертью.

По меткам натягивают намеленный шнур и отбивают линии. Между ними топором делают насечки, просекая их по пробитым линиям, выбирают древесину, получая четверть. При необходимости четверть зачищают стамеской или строгают. На брусках разметить четверть значительно проще.

Выборка прямоугольного паза в бревнах (рис. 38). Ширина и глубина пазов зависят от того, для какой цели они предназначены. При выборке паза бревно кладут на подкладку и закрепляют. Циркулем находят центр на малом диаметре бревна и его радиусом проводят окружность на обоих торцах. Через центры веском сначала отбивают вертикальные диаметры, а затем по угольнику — горизонтальные. Ширину паза чаще всего выбирают, равную 1/6 диаметра окружности, а глубину — 1/4 диаметра.
