Качество заточки проверяют на, глаз или на ощупь пальцем. Правят топор на оселке вручную до тех пор, пока не будет удален заусенец, оставленный после точки.

Точка и правка пил (рис. 31). Пилы режут древесину поперек, вдоль и под углом по отношению к волокнам. Поэтому каждая пила, а точнее ее зубья, требует своей заточки.

Поперечные пилы режут древесину вдоль волокон в обе стороны (на себя и от себя). Зубья бывают разной высоты. С двух сторон каждый зуб стачивают на фаску под углом 45° к боковой поверхности полотна. Расстояние между зубьями называется шагом. Чем короче зуб, тем меньше шаг, и наоборот. Пространство между зубьями называется пазухой, в которой собираются опилки и по выходе зубьев из пропила высыпаются.

Зубья затачивают через один сперва с одной стороны, затем с другой.

Рис. 30. Точка и правка топора:

1 — бородка; 2 — лезвие; 3 — пятка; 4 — фаска; 5 — носок; 6 — клин; 7 — обух; 8 — топорище

Продольные пилы режут древесину в направлении от себя. Форма зубьев — косоугольный треугольник с наклоном в сторону резания (рис. 31,6). Затачивают зубья с двух сторон под углом 90° по отношению к боковой поверхности полотна. Вершина зуба должна быть острой.

Смешанные или столярные пилы режут древесину вдоль, поперек и под любым углом в направлении от себя. Форма зуба — прямоугольный треугольник (рис. 31,в). Затачивают переднюю и заднюю грани под углом 70 — 90° по отношению к боковой поверхности полотна пилы. Под углом до 80° затачивают через зуб, а свыше 80° — подряд.

Перед заточкой зубья любой пилы разводят, выправляют развод и только затем точат. Развод делают таким, чтобы он был не больше 1,5 — 2-й толщины полотна пилы. Для сухой древесины он может равняться 1/4 толщины полотна, для сырой — быть больше двойной толщины.

Зубья разводят простой разводкой из куска стали с прорезями или специальной с ограничителем. Зуб захватывают на 1/3 его высоты и отгибают на нужную величину (рис. 31, г). Отгибать следует только верхушку, а не весь зуб, отчего он может сломаться.

Можно разводить зубья стамеской или отверткой, закрепив для этого пилу в тисках, ставя между зубьями инструмент. При разводе бывает, что одни зубья больше выступают (отогнуты) по отношению к другим, поэтому их исправляют. В доску забивают два толстых гвоздя, чтобы расстояние между ними было равно толщине развода. Вставляют между ними пилу и продвигают ее несколько раз (рис. 31, д). Затем точат пилу, лучше всего зажав - полотно в деревянном зажиме (рис. 31, е) и используя так называемый бархатный напильник (с мелкой насечкой).

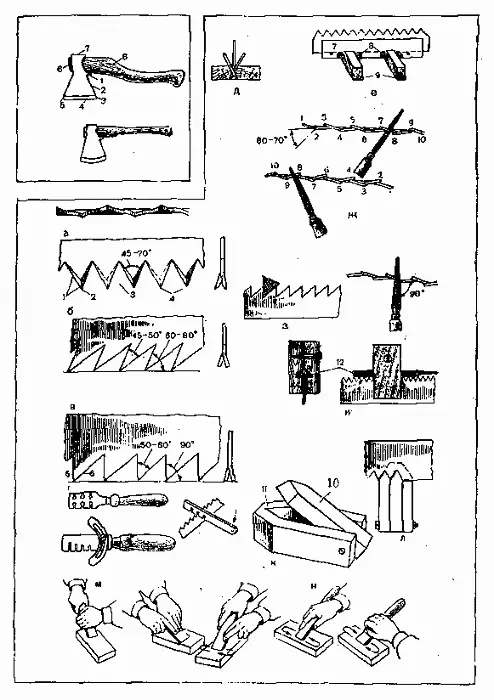

Рис. 31. Точка, правка и наладка разного инструмента:

а — поперечная пила; б — продольная пила; в — смешанная пила; г — разводки; д — выправление развода зубьев; е — зажим; ж — последовательность точки поперечной пилы; а — точка продольной пилы; и — фуговка зубьев пил; к — станок для насечки зубьев пил; л — насечка зубьев пил; м — точка стамески на бруске; к — правка стамески на оселке; о — наладка пилы; п — наладка рубанка; 1 — режущие боковые кромки; 2 — вершина зуба; 3 — пазуха (пространство между зубьями); 4 — шаг пилы (расстояние между зубьями); 5 — передняя грань (грудка); 6 — задняя грань; 7 — доска; 8 — клинья; 9 — брусья; 19 — пуансон; 11 — матрица; 12 — напильник в обойме

Зубья поперечной пилы (рис. 31, ж) затачивают так.

Мысленно зубья метят на нечетные — 1, 3, 5 и т. д. и четные — 2, 4, 6 и т. д. Напильник держат под углом 45° по отношению к полотну пилы. Сначала затачивают зубья одного ряда с двух сторон так, чтобы вершина зуба был.а обращена к наружной стороне полотна пилы. Напильник двигают в одну сторону от вершины зуба книзу. Заточив одну сторону, приступают к другой.

Зубья продольной пилы (рис. 31, з) затачивают последовательно зуб за зубом, напильник ведут под прямым углом (90°) по отношению к полотну пилы, стачивая металл в ту и другую сторону, затачивая обе грани.

Зубья смешанной пилы точат так. Напильник направляют под углом 50 — 60°, затачивают обе грани при прямом и обратном ходе напильника.

Если зубья неодинаковой высоты, то их выравнивают — фугуют. В двух кусках брусков или досок прорезают отверстие, вставляют туда напильник, закрепляют его, закрепляют полотно пилы в тисках или станке, надевают фуговку и проводят ею до тех пор, пока зубья не будут все выравнены. Затем их точат.

Если сломалось несколько зубьев у пилы, то их следует срубить и насечь вновь. Срубают зубья зубилом. Для насечки применяют станок, состоящий из матрицы и пуансона (рис. 31, к).

Матрицу с пуансоном скрепляют болтом. Насекают зубья так. На полотне пилы проводят риску, определяя высоту зубьев. Ставят полотно в станок, чтобы конец пуансона был около риски. Наносят по пуансону молотком удар, просекая полотно пилы. Так раз за разом насекают зубья (рис. 31, л). Затем их разводят, выравнивают развод и точат.

Широко распространенные лучковые пилы имеют высоту зубьев от 2 до 6 мм.

Точка и правка различных сверл (перки ложечные, спиральные, спиральное с нарезным центром, перку центровую (см. рис. 28). Центровой перкой сверлят древесину только поперек волокон, остальными — поперек и вдоль. Точить сверла следует, как только они слегка затупятся, применяя различные по форме напильники с бархатной насечкой или специальными оселками.

Точка стамесок, долот и железок стругов на бруске. Точить на точиле гораздо быстрее, чем на бруске. Бруски применяют крупнозернистые и мелкозернистые. Брусок смачивают водой, приставляют к нему фаской инструмент, нажимают на него и водят взад и вперед или кругообразно. Инструмент часто проверяют. Зазубрины и заусенцы не отламывают, а стачивают на оселке. Иногда держат инструмент только пальцами и затачивают его, водя круговыми движениями по поверхности бруска (рис. 31).

Фасонный инструмент точат такими же фасонными брусками.

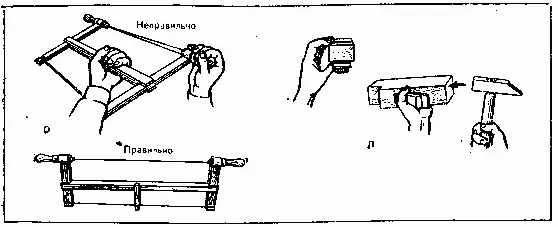

Наладка пил и стругов (рис. 31, о, п). Правильная наладка рассматриваемого инструмента обеспечивает хорошую и чистую обработку древесины.

Полотно лучковых пил должно быть установлено без перекосов и так натянуто, чтобы не было вибрирования во время пиления. Сильно натягивать полотно пилы нельзя: оно может оборваться. После рабочего дня тетиву (шпагат) ослабляют. После обработки сырой древесины полотно вытирают сухой тряпкой, а при долгом хранении без работы полотно следует смазать машинным маслом или тавотом, чтобы оно не ржавело. Перед работой смазку снимают.
