Нет такого строительства, где бы ни приходилось использовать бревна и жерди, бруски, брусья, фанеру и т. д.

Для обработки этих материалов применяют различные инструменты (рис. 28).

Топор необходим при рубке, тесании древесины, выборке пазов и гребней, а также ряде других работ. Топор должен быть насажен на прочную, удобную для работы ручку — топорище. Чем острее топор, тем легче им работать и получать более чистые изделия.

Пилы могут быть двуручными, одноручными (ножовки), лучковыми, для смешанной распиловки. Двуручные пилы и ножовки используют обычно для поперечной распиловки, лучковые — для поперечной и продольной; пила. для смешанной распиловки пилит не только вдоль и поперек, но и под любым углом. Чем мельче зубья пилы, тем чище распил, но ниже производительность.

Долота и стамески необходимы для долбления различных отверстий в древесине. В плотничных работах применяют толстые и прочные долота и стамески. Ширина лезвия долот и стамесок бывает разной.

Сверла и бурава используют при работе с деревом или по металлу. Значительно быстрее, чем при долблении, круглое отверстие можно получить при помощи сверл — перок, закрепляемых в коловороте. Бурава менее производительны — их вращают вручную.

При работе с деревом можно использовать и сверла по металлу. Если их заточить, как указано на рисунке 29, то они сверлят дерево не только быстро, но и чисто. Бурав длиннее сверла и служит для сверления глубоких отверстий.

Струги необходимы для строгания древесины. Имеют неодинаковые названия, форму железки и длину колодочки. Железки могут быть одинарными и двойными; последние строгают дерево чище. Длина колодочек шерхебеля, рубанка и других стругов — 250 мм; фуганка — 700 мм. Шерхебель строгает грубо, рубанок — чище. Фуганок строгает чище рубанка и очень точно. Медведка — это рубанок с железкой шириной 50 — 70 мм и двумя ручками, поэтому он позволяет строгать вдвоем доски, бревна, толстые бруски и др.

Шпунт необходим для выборки шпунтов, калевки — для выделывания фигурных элементов на деталях; зензубели и фальцовки — для отборки фальцев, четвертей и т. д.

Рейсмус — это колодочка с одной или двумя линейками, шпеньками на концах и клином, которым закрепляют линейки. Им проводят линии-риски на досках, брусках и т. д., определяя толщину обрабатываемой детали. По рискам запиливают шипы, отбирают четверти и т. д.

Для проверки вертикальности и горизонтальности устанавливаемых деталей используют весок, уровень и ватерпас.

Весок — груз со шнуром. С его помощью проверяют вертикальность стен сруба, устанавливаемых деталей и т. д.

Уровень лучше иметь с двумя визирами — горизонтальным и вертикальным.

Шнуром отбивают линии на бревнах при их отесывании.

Ватерпас — это две рейки, короткая и длинная, с подкосами и веском.

Черта представляет собой две ~ пружинящие стальные ножки и кольцо с клином, которым регулируют величину раскрытия ножек. Черта незаменима при рубке сруба. С ее помощью проводят параллельные линии, определяющие толщину снимаемой стружки или щепы с обрабатываемого бревна при вырубке паза или врубке.

Отволока — прямоугольный брусочек с выступом на одном конце, в который вбит гвоздь. С помощью отволоки прочерчивают линии при сплачивании досок и бревен.

Малка — угольник с подвижным пером, закрепляемым винтом. С ее помощью строят и проверяют косые углы в плотничных и столярных работах.

Для выполнения плотничных и столярных работ применяют различные приспособления и инструменты (рис. 29), у которых основные части деревянные. К ним можно отнести донце, рейсмус, ерунок, малку, станки для лучковых пил, колодки для различных стругов, топорище, ручки молотков, стамесок, долот и т. д. Кроме деревянных колодок стругов, имеются металлические, однако первые находят самое широкое применение.

Донце (рис. 29, а) широко используют для выполнения столярных работ, например для строгания торцов брусков, досок и щитов. На рисунке показана строжка торца под прямым углом рубанком или фуганком и строжка торца на «ус».

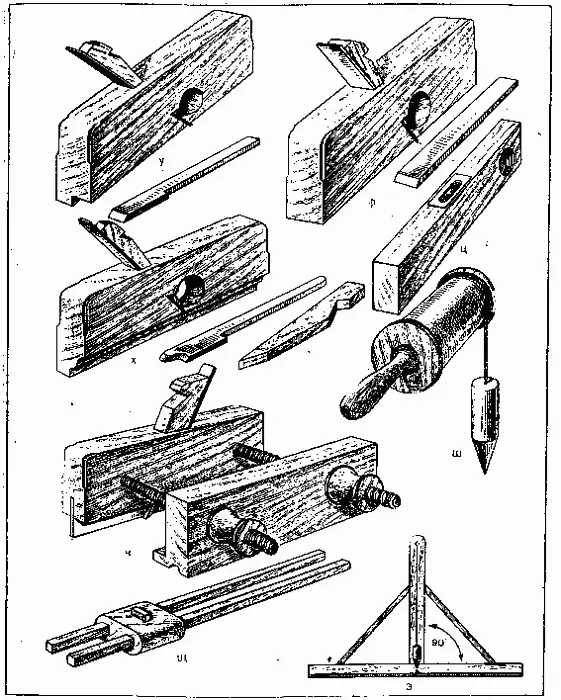

Рис. 28. Инструменты и приспособления для обработки дерева:

а — черта; б — топор; в — отволока; г — поперечная пила; д — циркуль; е — лучковая пила; ж — ножовка; з — малка; и — коловорот; к — центровая перка; л — ложечная перка; м — витое сверло; н — фуганок; о — долото; п — стамески; р — бурава; с — медведка; т — шерхебель; у — фальцгобель; ф — зензубель; х — калевка; ч — шпунтгобель; ц — уровень; ш — весок; щ — рейсмус; э — ватерпас

Донце состоит из основания нужной длины, направляющей такой же длины, упора (под углом 90°) и дополнительного упора для строжки торцов (под углом 45°). Материал применяют сухой. По основанию доски толщиной 30 — 50 мм, хорошо строганой, движется своей боковой стороной струг. Направляющую делают толщиной от 5 до 15 мм, шириной 120 мм, с точно остроганным ребром, по которой будет двигаться струг своей подошвой. Обычно ее приклеивают, но можно прибить гвоздями или привернуть шурупами. На переднем конце под прямым углом крепят упор, нужный для строгания торцов под прямым углом. Для строгания под углом 45° применяют приставной упор, который крепят нагелем (деревянным гвоздем), под нагель заранее сверлят отверстие.

Рейсмус (рис. 29,6) применяют для проведения рисок при строжке и распиловке, разметке шипов, проушин и т. д. Он состоит из колодки, двух брусочков (линеек) со вставленными шпильками и клинка. Шпильки оставляют след на древесине.

Рис. 29. Изготовление некоторых приспособлений и инструментов для обработки дерева:

а — донце (1 — направляющий брусок; 2 — бруски; 3 — упоры); б — рейсмус (1 — колодка; 2 — линейки; 3 — шпинек; 4 — клинок); в — малка и ерунок; г — станок для лучковой пилы (1 — стойки; 2 — ручки; 3 — закрепление пилы в ручке; 4 — установка стоек для определения средника; 5 т-средник; 6 — закрутки); д — колодки стругов (1 — разрез колодки; 2 — вид ротика; 3 — правая половина колодки; 4 — левая половина колодки; S — общий вид правой половины колодки; 6 — колодка в сборе; 7 — клинки; 8 — общий вид колодки; 9 — рожок; 10 — упор); е — колодка фальцовки; з — колодка шпунта; Ж — ручка для долота; и — ручка для стамески; к — ручки для молотков; л — заточка сверл по металлу для сверления дерева (1 — сверло по металлу; 2 — виды заточки)
