Четырнадцатый ряд кладут по порядовке, а затем ставят опалубку на закрытый бумагой под. Опалубка нужна для выкладки свода варочной камеры с учетом его подъема у устья на 480 мм, у задней стенки — на 510 мм. Опалубку рекомендуется закрыть бумагой, чтобы ее легче было снять.

Пятнадцатый ряд начинают с закладки свода из кирпича на ребро с постепенным подъемом (завертыванием) кирпича за счет утолщения наружного шва (при крутом подъеме свода).

Шестнадцатый и семнадцатый ряды выкладывают по порядовкам. В семнадцатом ряду перекрывают устье, т. е. замыкают переднюю стенку.

Восемнадцатый ряд в основном завершает кладку свода варочной камеры. Свод, выполненный с подъемом в сторону задней стенки, направляет к ней горячие газы, а это способствует более сильному нагреванию свода, стенок и пода. Газы задерживаются под сводом, чему способствует газовый порог — стенка высотой 160 мм, устроенная над устьем варочной камеры. Поднятый свод обеспечивает полное сгорание топлива, находящегося вдали от устья.

В этом ряду перекрывают также шесток, для чего с наружной стороны ставят кусок уголковой стали, а с внутренней — полосовую сталь. На них в дальнейшем опирается кирпич, укладываемый для образования так называемого перетрубья, или камеры.

С этого же ряда начинают выкладывать печурки шириной от 150 до 200 мм и высотой 210 мм. Печурки перекрывают последним рядом кладки, причем обязательно целым кирпичом, который должен опираться своими концами на кладку не менее чем на 25 мм. Перегородки, разделяющие печурки, должны быть толщиной не менее половины кирпича (120 мм).

Девятнадцатый ряд кладут по порядовке. С левой стороны печи в перетрубье стесывают кирпич под небольшое перекрытие, образующее отдельный канал для самоварника. При кладке наружных стенок кирпичи, примыкающие к своду, также стесывают, чтобы они плотнее легли на него.

Начиная с девятнадцатого ряда отверстия перетрубья постепенно укорачиваются закладкой кирпича. В результате образуется полка-ящик, необходимый для сбора выпадающей из трубы сажи. Полку-ящик выкладывают до двадцать четвертого ряда (напоминаем, что с нижней и верхней стороны кирпич стесывают). Канал для самоварника и ящик для сбора сажи показаны на рисунке 195 (разрез А — А).

Двадцатый и двадцать первый ряды кладут с перекрытием для образования дна канала под самоварник. При этом основное внимание следует уделять выравниванию стенок кладки на уровне свода со стесыванием кирпича.

Двадцать второй ряд полностью выравнивает верх печи над сводом за счет более толстого слоя густой глины со стороны перетрубья (разрез Б — Б). В этом ряду устанавливают самоварник.

С тринадцатого по двадцать восьмой ряд включительно все пять каналов обогревательного щитка сохраняют свои размеры.

Двадцать третий ряд кладут по порядовке (см. рис. 195).

Двадцать четвертый ряд удлиняет перетрубье до размера, какое оно имело в девятнадцатом ряду. В этом ряду выкладывают также канал для самоварника.

Кладка двадцать пятого и двадцать шестого рядов схожа с кладкой двадцать четвертого ряда. Их выкладывают, соблюдая строгую перевязку швов.

Двадцать седьмой ряд перекрывает перетрубье, что необходимо для образования горизонтального канала, идущего от самоварника в трубу.

В этом ряду ставят две задвижки: задвижку 9 (рис. 195) — в канале трубы и задвижку 10 — в канале щитка.

На двадцать восьмом ряду устанавливают дверцы и вьюшку, закрывающую трубу после топки варочной камеры (см. разрезы А — А, Б — Б).

Двадцать девятый ряд перекрывает пять вертикальных каналов, оставляя только три, из которых два крайних становятся более длинными, а средний остается без изменения.

Тридцатый ряд имеет только два более длинных канала.

Тридцать первый ряд образует горизонтальный канал от самоварника, направленный в трубу. Чтобы этот канал можно было перекрыть, его сужают, укладывая с внутренней стороны четверти кирпича.

Тридцать второй ряд перекрывает все каналы, исключая канал трубы размером 250X380 мм.

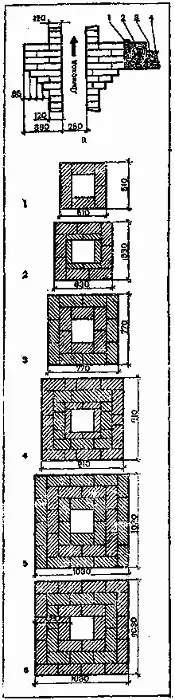

Рис. 196. Устройство разделки: а — разрез; б — последовательность выполнения кладки (показана цифрами); 1 — войлок; 2 — балка; 3 — глина; 4 — засыпка

Рис. 197. Устройство железобетонной плиты под разделку: а — плита; б — плита с отверстиями, облицованными кирпичом

Тридцать третий ряд сужает этот канал до размера 250X250 мм.

С тридцать четвертого ряда начинают кладку дымовой трубы «в шестерик» (шесть кирпичей) с оставлением канала размером 250X250 мм.

Выложив печь, опалубку из варочной камеры вынимают, зачищают свод и стенки, срезая излишки. выступившего раствора, швабруют всю кладку мокрой тряпкой, особенно швы. Категорически запрещается обмазывать кладку раствором!

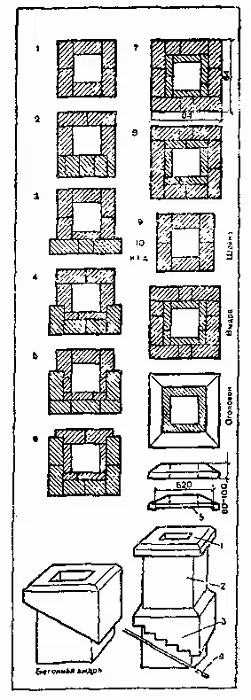

Рис. 198. Кладка выдры, шейки и оголовка трубы (последовательное выполнение кладки показано цифрами);

1 — оголовок; 2 — шейка; 3 — выдра; 4 — кротля; 5 — бетонный оголовок

Выше рассматривалась кладка обычного прямого свода варочной камеры, но существует так называемый бочкообразный свод, который, кроме обычного подъема к задней стенке, имеет еще подъем в середине высотой 540 мм (на 30 мм выше, чем у задней стенки). Выкладывать такой свод значительно труднее, но печь работает лучше и быстрее нагревается. Пламя в бочкообразном своде как бы расстилается и почти не выбивается из устья.

Свод может быть улучшен, если ему будет придана бочкообразная форма не только сверху, но и с боковых сторон. Если в начале ширина свода составляет 890 мм, то в середине она должна быть 950 мм. Такую форму своду придают постепенно, начиная с его закладки.

Напоминаем, что тем, кто желает сложить печь своими руками, следует хорошо потренироваться на кладке свода на глиняном растворе. Затем такой свод надо разобрать, смочить кирпич водой, счистить раствор и использовать его при кладке печи.

Труба у перекрытия должна иметь разделку (распушку) — уширенную часть, которую выкладывают постепенно (рис. 196).

Первый ряд выкладывают «в шестерик» с наружными размерами 510X510 мм.

При кладке второго ряда кирпич колют на две части по длине и укладывают неколотыми частями внутрь. Вокруг кладут кирпич плашмя, увеличивая размеры до 630X630 мм.
