Печь с плитой В. А. Потапова работает на всех видах твердого топлива. Имеет летний и зимний ходы, варочную камеру с вентиляционным каналом, духовой шкаф, водогрейную коробку, две дымовые задвижки. При топке в летнее время открывают нижнюю задвижку, в зимнее — верхнюю (нижнюю при этом закрывают) .

Варочную камеру закрывают дверцей из двух половинок. При увеличении высоты печи сверх указанной верхнюю часть ее приходится перекрывать тремя рядами кладки плашмя. При топке каменным углем или антрацитом топку следует выполнять из огнеупорного кирпича, спустив при этом колосниковую решетку ниже на один ряд кладки.

Для кладки печи требуются: глина, песок, кирпич красный — 580 шт., топочная дверца размером 200X210 мм, дверца варочной камеры — 620X420 мм, две дымовые задвижки — 270X140 мм, духовой шкаф — 450X570X350 мм, водогрейная коробка — 120X580X205 мм, проволока, гвозди, полосовая сталь.

Кладка подробно рассмотрена в порядовках.

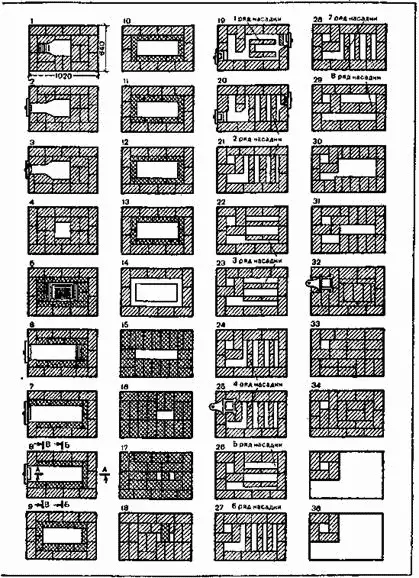

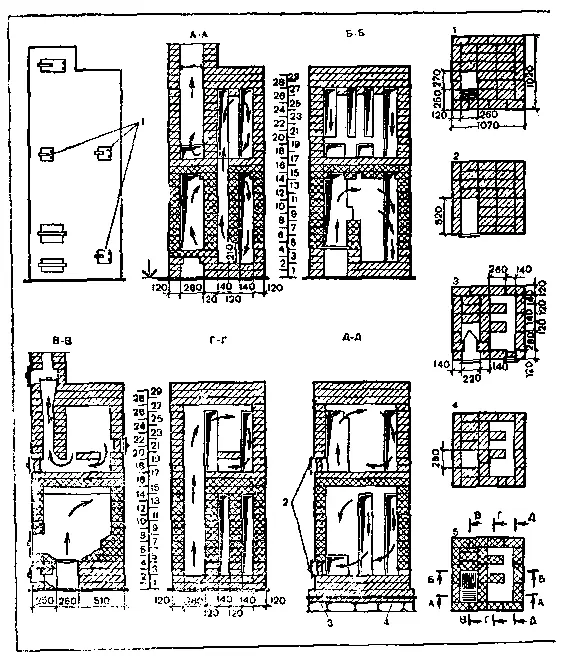

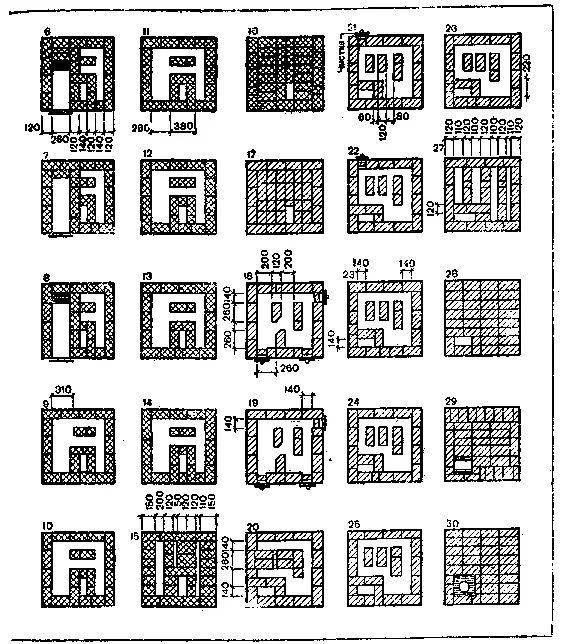

Рис. 202. Отопительная печь конструкции Н. С. Подгородникова (типа двухъярусный колпак):

1,2 — чистка; 3 — гидроизоляция; 4 — фундамент

Размеры печи, мм: длина — 1070, ширина — 1020, высота — 2100. Состоит из двух колпаков, поставленных друг на друга (рис. 202). Горячие газы скачала нагревают нижний, а затем верхний колпак. Нижний колпак поглощает 80% тепла, верхний — 20%. При двух топках теплоотдача составляет 4000 ккал/ч. Конструкция печи такова, что разница температуры у пола и потолка не превышает 2 — 4 °С. Печь лучше всего класть в стальных футлярах (коробах) с установкой герметически закрываемых дверец.

Для кладки печи требуется: красный кирпич — 430 шт., огнеупорный — 270 шт., глина, песок, колосниковая решетка — 300X250 мм, топочная дверца — 250X200 мм, поддувальная дверца (250X140 мм), шесть дверец для чистки (130X140 мм), вьюшечная дверца (320X140 мм) и вьюшка с отверстием 220мм,

Размеры печи, мм: длина — 1020, ширина — 640, высота — 2380 (рис. 203). При одной топке в сутки теплоотдача, составляет 2000 ккал/ч, при двух — 3000 ккал/ч. Работает на угле. Топливник печи футеруют огнеупорным кирпичом на ребро, но так, чтобы он не подпирал кладку перекрытия (разрыв должен составлять не менее 30 мм). Дело в том, что коэффициенты расширения красного и огнеупорного кирпича неодинаковы.

Для кладки печи необходимы: красный кирпич — 420 шт., огнеупорный — 95 шт., песок, глина, огнеупорная глина — 0,05 м3, топочная дверца размером 210X250 мм, одна поддувальная и две прочистные дверцы 130X130 мм, колосниковая решетка 250X300 мм, проволока, гвозди.

Кухонные плиты, или кухонные очаги, широко используют для приготовления, пищи, нагревания воды, отопления различных помещений, запарки кормов для скота, сушки грибов и различных продуктов, сушки одежды и т. д. Теплоотдача плит бывает разная и зависит от их размера, чаще всего не превышает 900 ккал/ч.

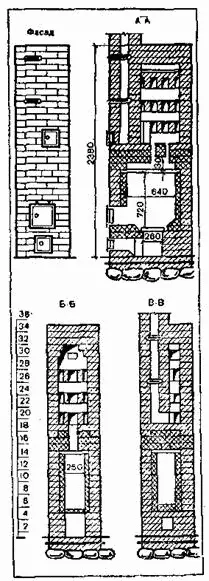

Рис. 203. Отопительная прямоугольная печь

Плиты рассматриваемых нами размеров, имеют небольшую массу — до 750 кг, их часто ставят прямо на полу, при условии, что он прочен и доски не прогибаются во время хождения. Лучше все же устроить под плиту фундамент.

При кладке очага надо учитывать размеры имеющихся чугунных плит и духовок, а также и водогрейных коробок, Если плиты изготовляются промышленностью, то духовки и водогрейные коробки приходится изготовлять самим. Кровельную сталь для духовок надо брать толщиной не менее 1 мм. Толще сталь — долговечнее срок службы. Кроме того, необходимы колосниковые решетки, дверцы, задвижки, вьюшки и другие печные приборы.

Чтобы плита хорошо работала, необходимо при ее кладке тщательно соблюдать все размеры, особенно газоходов или каналов.

Кухонные плиты, выполняемые из кирпича, бывают разных конструкций и размеров, некоторые из них показаны на рисунке 204.

Для этих плит требуются: топочные дверцы размером 250X210 мм, поддувальные, прочистные дверцы и задвижки размером 130X130 мм, колосниковые решетки 250X180 мм, глина — в среднем 3 — 4 ведра, песок — 2 — 3 ведра.

Эти плиты подключают или к каким-либо печам или же к отдельно стоящим дымоходам.

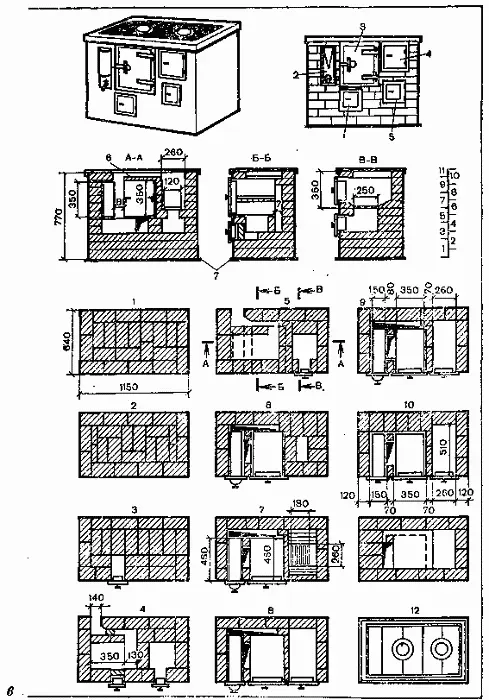

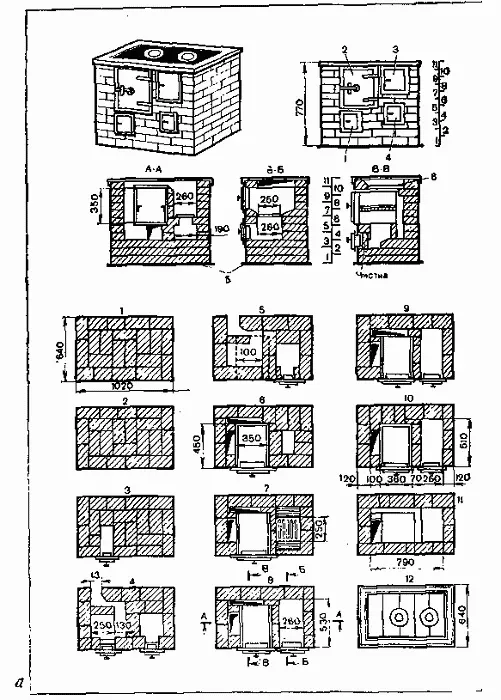

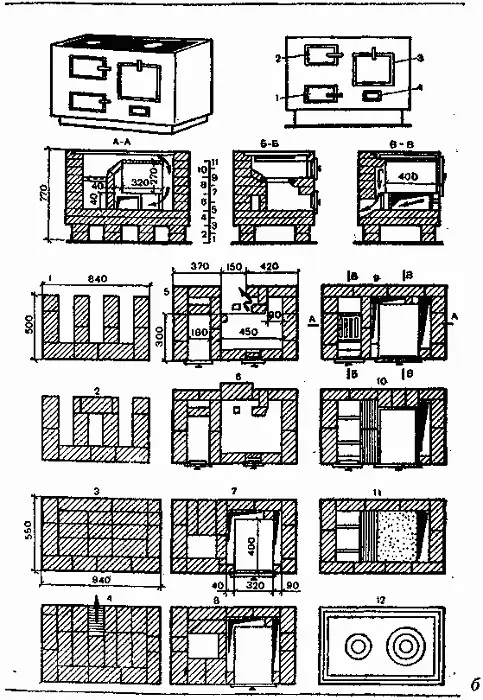

Рис. 204. Кухонные плиты:

а — кухонная плита с духовкой; б — кухонная плита с духовкой, обогреваемой равномерно со всех сторон; в — кухонная плита с духовкой и водогрейной коробкой; 1 — чистка; 2 — водогрейная коробка; 3 — духовка; 4 — топливник; 5 — поддувало; 6 — глиняная смазка толщиной 1 — 1,5 см; 7 — войлок, пропитанный глиняным раствором и покрытый кровельной сталью

Кухонная плита с духовкой

(рис. 204, а) размером 1020Х Х640 мм. Для выполнения требует 148 шт. кирпича.

Прежде всего на пол, по размеру печи, укладывают два слоя войлока, пропитанного глиняным раствором, и покрывают его кровельной сталью.

Первый ряд кладут сплошным, строго по угольнику, чтобы углы были 90°. Наружные стороны кладки могут быть выполнены из целого кирпича с заполнением середины половинками и четвертками.

Второй ряд целесообразно выложить из целого кирпича, но можно и из половинок, под чистку следует положить целый кирпич. Во время кладки надо соблюдать перевязку швов.

Третий ряд выкладывают согласно порядовке с оставлением места (колодца) для чистки. Если ее закрывают дверцей, то дверцу устанавливают, опирая на второй ряд, и закрепляют.

Четвертый ряд кладут согласно порядовке и с соблюдением указанных размеров, перевязкой швов и установкой поддувальной дверцы и ее закрепления. Зольник, поддувала делают шириной 190 мм (см. разрез по А — Л). У места присоединения плиты к дымоходу угол кирпича с внутренней стороны стесывают, лучше — закруглить.

Пятый ряд кладут, как показано на рисунке. Черная линия в виде рамки указывает то место, где будет установлена духовка с отступом от стенки с левой стороны на 100 мм.
