Двадцать первый ряд перекрывают полосовой сталью для укладки кирпича, перекрывающего камеру.

Кладка двух последующих рядов одинакова, только в последнем из них ставят самоварник.

На двадцать четвертом и двадцать пятом рядах устанавливают чистки.

Двадцать шестой ряд кладут по порядовке.

В последующие три ряда заделывают (вертикально) задвижку зимнего хода.

Тридцатый и тридцать первый ряды кладут, как указано на рисунке, с заделкой (горизонтально) задвижки, закрывающей трубу.

Остальные ряды кладут по порядовкам.

ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ КОНСТРУКЦИИ К. Я. БУСЛАЕВА (ТИПА «ШВЕДКА»)

Размеры печи, мм: длина — 1160, ширина — 900, высота — 2100.

Работает печь на всех видах твердого топлива. Теплоотдача при двух топках в сутки — 4500 ккал/ч. Печь имеет топку с зольником, варочную камеру с вентиляционным каналом, духовой шкаф, самоварник, большую печурку для сушки различных продуктов и одежды и две маленькие печурки для хранения спичек, соли, ножей, вилок и др. (рис. 200).

Верхняя плоскость печи не доходит до потолка на 350 мм. Для кладки требуются: глина, песок, красный кирпич — 550 шт. (топливник и сильно нагревающиеся части можно выложить из огнеупорного кирпича). Кроме того, необходимы топочная (300X280 мм) и поддувальная (140X140 мм) дверцы, дверца варочной камеры размером 390X520 мм, колосниковая решетка — 300X252 мм, духовой шкаф — 600X400X350 мм, полудверка для вьюшки — 250ХНО мм, вьюшка с отверстием диаметром 220 мм, задвижка паровая — 180X140 мм, самоварник, плита с двумя конфорками — 965X560 мм или составные плиты нужного размера, полосовая сталь — 25X5X1200 мм и 50X5X2200 мм, угловая сталь 5X45X45X360 мм, лист кровельной стали, проволока и гвозди.

Печь — пятиканальная, имеет один ход, топят все время по-зимнему. Первую половину печи до одиннадцатого ряда кладут в 1/2 кирпича, а выше плиты (до двадцатого ряда) — в 1U кирпича. До начала кладки необходимо внимательно рассмотреть общий вид, разрезы печи, порядовки. Выложив прочный фундамент с гидроизоляцией, приступают к кладке печи.

Первый ряд — сплошной. С наружной стороны его кладут только целый кирпич, внутри можно половинки.

Второй ряд кладут, как первый, с установкой под топливником поддувальной дверцы.

Третий ряд кладут в полкирпича с оборудованием чистки А (рис. 200) размером 120X120 мм.

Четвертый ряд сначала кладут, как третий, с устройством зольниковой камеры 200X300 мм против поддувальной дверцы, затем кладут опоры для пода топливника из кирпичей на ребро с прозорами между ними для движения горячих газов (на рисунке показано стрелками). Опоры под духовку ставят так, чтобы они своими концами заходили под нее на 30 — 40 мм. В одном случае опорой является задняя стенка зольника Б, в другом — уложенный кусок кирпича, поставленный на ребро В.

Пятый ряд завершает под топки, в этом же ряду устанавливают колосниковую решетку, духовку (с перекрытием поддувальной дверцы) и топочную дверцу. Под топки к задней стенке поднимется на 20 — 30 мм выше топочной дверцы, а передняя часть топки опустится на 20 мм ниже. Духовку ставят на тонком слое раствора; она должна отстоять от правой стенки на 100 — 120 мм, что создает опускной канал длиной не менее 300 мм.

Шестой ряд кладут, как показано на рисунке 200. С левой стороны духовой шкаф облицовывают кирпичом на ребро. Нижнюю, заднюю и правую боковую стороны духовки рекомендуется усилить, закрыв их дополнительными стальными листами.

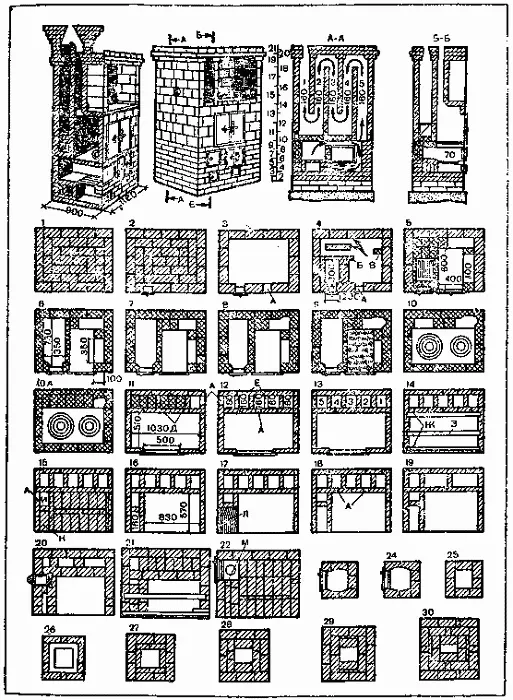

Рис 200 Отопительноварочная печь конструкции К Я Буслаева типа шведка - фото 193

Рис. 200. Отопительно-варочная печь конструкции К. Я. Буслаева (типа «шведка»)

При кладке трех последующих рядов канал в правом углу задней стенки расширяют, стесывая (закругляя) кирпичи. Верх духовки смазывают глиной (на рисунке обозначена буквой Г).

Выложенный десятый ряд перекрывают плитой с двумя конфорками и расширяют канал, стесывая (закругляя) кирпичи.

Ряд этого же номера, обозначенный буквой А, перекрывает зазор между плитой и задней стенкой с расширением канала.

На одиннадцатом ряду устанавливают две коренные стенки Д, выкладывают прямоугольный канал и чистку А. С этого ряда и до двадцатого кладку ведут на ребро.

Двенадцатый ряд образует пять каналов шириной по 160 мм; на нем же имеются две чистки.

Тринадцатый ряд кладут, как показано на рисунке 200.

Рис 201 Отопительноварочная печь конструкции В А Потапова 1 - фото 194

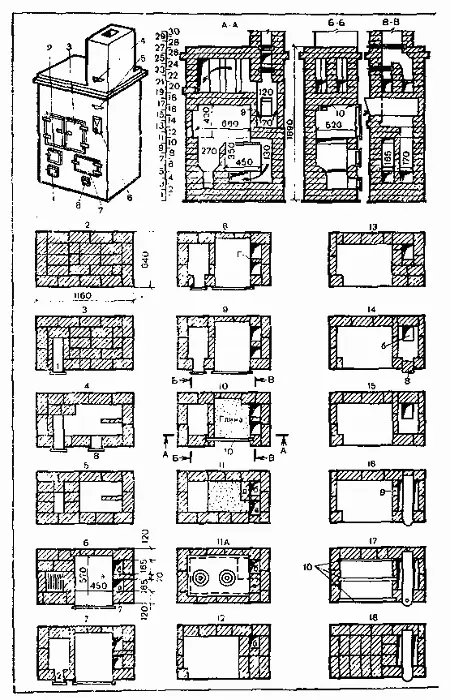

Рис. 201. Отопительно-варочная печь конструкции В. А. Потапова:

1 — поддувало; 2 — топливник; 3 — варочная камера; 4 — верхняя задвижка; 5 — нижняя задвижка; 6 — водогрейная коробка; 7 — духовка; 8 — чистка; 9 — вентиляционное отверстие; 10 — полосовая сталь

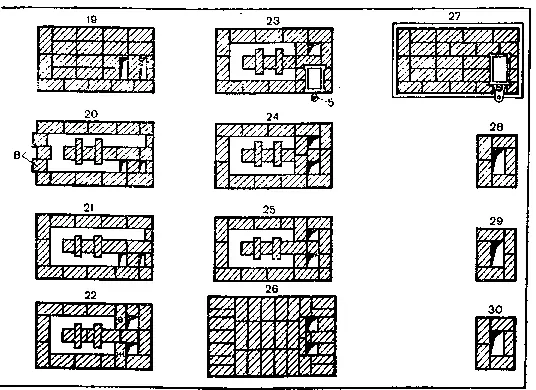

На четырнадцатом ряду кладут уголковую сталь Ж и полосовую 3 для перекрытия - фото 195

На четырнадцатом ряду кладут уголковую сталь Ж и полосовую 3 для перекрытия варочной камеры кирпичом, но не листовой сталью (во избежание образования конденсата).

Пятнадцатый ряд перекрывает уложенные стальные уголки и полосу, оставляя чистку и канал И размером 150X200 мм с последующим переходом на конус до размера 150Х100 мм; в этом же ряду закладывают печурки (малая размером 150X300, большая — 830X570 мм).

Шестнадцатый ряд кладут, как указано на рисунке 200. На семнадцатом ряду листовой сталью Л перекрывают нижнюю печурку.

Два последующих ряда кладут, как показано на рисунке, причем в первом из них оставляют две чистки.

На двадцатом ряду устанавливают паровую задвижку для канала и сужают каналы, идущие по задней стенке. Кирпич при кладке кладут плашмя. Ряды кладки увеличиваются по длине печи на 60 мм, по ширине — на 30 мм, образуя выступ.

Двадцать первый ряд образует второй выступ, увеличивая длину печи на 60 мм, а ширину — на 30 мм, С лицевой стороны выложенного ряда кладут уголковую сталь, а на середину — полосовую с перекрытием двух каналов.

Кирпич двадцать второго ряда кладут плашмя до размеров двадцатого ряда. На этом ряду устанавливают дверцы для вьюшки и оставляют паровой канал М.,

С двадцать третьего ряда начинают выкладывать трубу с разделкой, при которой размеры канала доводят до 120X250 мм. При кладке этого и следующего ряда канал с правой стороны скалывают, расширяя отверстие парового канала. При первой растопке печь в течение 10 — 20 мин немного дымит, но затем дымление прекращается.

ОТОПИТЕЛЬНО-ВАРОЧНАЯ ПЕЧЬ КОНСТРУКЦИИ В. А. ПОТАПОВА

Размеры печи, мм; длина — 1160, ширина — 640, высота — 1890 (рис. 201). Теплоотдача при одной топке в сутки — 2400 ккал/ч, при двух — 3900 ккал/ч.
