Коллектив авторов - Популярная библиотека химических элементов. Книга первая. Водород — палладий

В 1737 г. один французский химик открыл свойство кобальтовых солей окрашиваться под действием тепла и использовал их в качестве симпатических чернил. Написанное ими на бумаге становится видимым только после того, как бумагу нагреют. Сейчас эта особенность солей кобальта имеет практическое значение в лабораторной технике: раствором кобальтовых солей метят фарфоровые тигли. После прогрева такая метка четко выступает на белой поверхности фарфора.

Окраска стекол соединениями кобальта имеет немаловажное значение и в наше время, хотя существуют более дешевые красители.

Для технических целей часто нужны стекла, поглощающие и пропускающие лучи определенного цвета. Такие стекла необходимы в фотографии, сигнализации, колориметрическом анализе и других случаях. Смальтой в наше время не пользуются, а употребляют непосредственно окись кобальта, которую вводят в состав шихты, загружаемой в стекловаренную печь.

Стекла, применяемые для сигнальных огней, должны давать резкий, отчетливый свет. Нужно исключить возможность ошибочного восприятия сигнала даже в условиях плохой видимости, даже при больших скоростях транспорта и несовершенстве человеческого зрения. А для этого необходимо, чтобы стекла световых сигнальных устройств пропускали только свет волны точно определенной длины.

У стекол, окрашенных окисью кобальта, нет соперников по прозрачности, а добавка в такое стекло ничтожных количеств окиси меди придает ему способность задерживать некоторые лучи красной и фиолетовой части спектра. Для фотохимических исследований бывают нужны стекла, совершенно не пропускающие желтых и оранжевых лучей. Этому условию отвечают кобальто-рубиновые стекла: на окрашенное кобальтом синее стекло накладывается нагретое стекло, окрашенное в красный цвет соединениями меди, — так называемый медный рубин. Хорошо известно применение окиси кобальта для придания красивого, очень устойчивого темно-синего цвета фарфоровым и эмалированным изделиям.

В 1912 г. о кобальте писали: «До настоящего времени металлический кобальт с точки зрения потребления не представляет интереса. Были попытки ввести кобальт в железо и приготовить специальные стали, но последние не нашли еще никакого применения». Действительно, в начале нашего века первые попытки использовать кобальт в металлургии были неудачными. Было известно, что хром, вольфрам, ванадий придают стали высокую твердость и износоустойчивость при повышенных температурах. Сначала создалось впечатление, что кобальт для этой цели не годится — сталь плохо закаливалась, точнее, закалка проникала в изделие на очень небольшую глубину. Вольфрам, хром и ванадий, соединяясь с растворенным в стали углеродом, образуют твердые карбиды, кобальт же, как оказалось, способствует выделению углерода в виде графита. Сталь при этом обогащается несвязанным углеродом и становится хрупкой. В дальнейшем это осложнение было устранено: добавка в кобальтовую сталь небольшого количества хрома предотвращает графитизацию; такая сталь хорошо закаляется.

Теперь кобальт, как и вольфрам, незаменим в металлообработке — он служит важнейшей составной частью инструментальных быстрорежущих сталей. Вот, например, результат сравнительных испытаний трех резцов. В стали, из которой они были изготовлены, углерод, хром, ванадий, вольфрам и молибден содержались в одинаковых количествах, различие было лишь в содержании кобальта. В первой, ванадиевой, стали кобальта совсем не было, во второй, кобальтовой, его было 6%, а в третьей, суперкобальтовой, — 18%. Во всех трех опытах резцом точили стальной цилиндр. Толщина снимаемой стружки была одинаковой — 20 мм, скорость резания тоже — 14 м/мин.

Что же показал эксперимент? Ванадиевый резец затупился, пройдя 7 м, кобальтовый — 10 м, а резец из суперкобальтовой стали прошел 1000 м и остался в хорошем состоянии! Таким образом, для резкого повышения износоустойчивости и режущих свойств стали кобальт должен входить в ее состав в значительных количествах.

В 1907 г. в промышленности появились твердые сплавы, не содержащие железа, — стеллиты (от латинского слова Stella — звезда). Один из лучших стеллитов содержал больше 50% кобальта. И в твердых сплавах, которые в наше время стали важнейшим материалом для металлорежущих инструментов, кобальт играет не последнюю роль. Карбид вольфрама или титана — основной компонент твердого сплава — спекается в смеси с порошком металлического кобальта. Кобальт соединяет зерна карбидов и придает всему сплаву большую вязкость, уменьшает его чувствительность к толчкам и ударам.

Твердые сплавы могут служить не только для изготовления режущих инструментов. Иногда приходится наваривать твердый сплав на поверхность деталей, подвергающихся сильному износу при работе машины. Такой сплав на кобальтовой основе может повысить срок службы стальной детали в 4–8 раз.

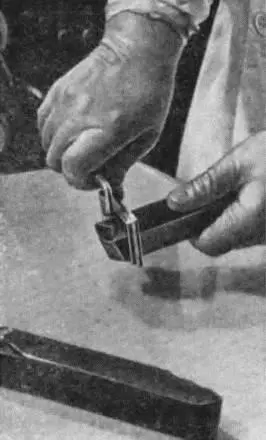

Способность сохранять магнитные свойства после однократного намагничивания свойственна лишь немногим металлам, в том числе и кобальту. К сталям и сплавам, из которых изготовляют магниты, предъявляют очень важное техническое требование: они должны обладать большой коэрцитивной силой, иначе — сопротивлением размагничиванию. Магниты должны быть устойчивы и по отношению к температурным воздействиям, к вибрации (что особенно важно в моторах), легко поддаваться механической обработке.

Под действием тепла намагниченный металл теряет ферромагнитные свойства. Температура, при которой это происходит (точка Кюри), разная: для железа — это 769°С, для никеля — всего 358°С, а для кобальта достигает 1121°С. Еще в 1917 г. в Японии был запатентован состав стали с улучшенными магнитными свойствами. Главным компонентом новой стали, получившей название японской, был кобальт в очень большом количестве — до 60%. Вольфрам, молибден или хром придают магнитной стали высокую твердость, а кобальт повышает ее коэрцитивную силу в 3,5 раза. Магниты из такой стали получаются в 3–4 раза короче и компактнее. И еще одно важное свойство: если вольфрамовая сталь теряет под действием вибраций свои магнитные свойства почти на треть, то кобальтовые — всего на 2–3,5%.

В современной технике, особенно в автоматике, магнитные устройства применяются буквально на каждом шагу. Лучшие магнитные материалы — это кобальтовые стали и сплавы. Кстати, свойство кобальта не размагничиваться под действием вибраций и высоких температур имеет немаловажное значение и для ракетной и космической техники.
