Раз магнитное поле действует на движущуюся частицу, то оно должно оказывать силу и на каждый кусочек провода, по которому течет ток. Рассмотрим «отрезок» электронного луча длиной l . Пусть на этом отрезке умещается n частиц. Сила, действующая на провод такой же длины, по которому движется столько же частиц с такой же скоростью, будет равна n ∙ e ∙ v ∙ B . Сила тока равняется полному заряду, проходящему через провод в единицу времени. Время τ , за которое рассматриваемые электроны пробегут путь l , равно

τ= l/ v

То есть силу тока можно записать так:

I= n∙ e/ τ

Подставляя скорость

v= I∙ l/ n∙ e

из этого выражения в формулу для силы, действующей на «отрезок» электронного луча, мы и найдем силу, которая действует на проводник длиной l . Вот это выражение:

F= I∙ l∙ В.

Оно справедливо только для случая, когда провод перпендикулярен полю.

Направление отклонения провода, по которому протекает ток, можно определить с помощью схемы, показанной на рис. 3.3.

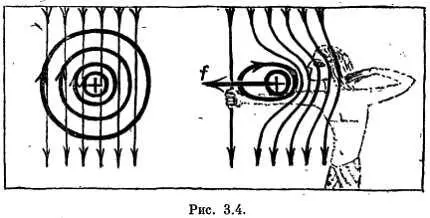

Из уважения к исследователям, работавшим в девятнадцатом веке, я привожу рис. 3.4.

Впрочем, рисунок представляет не только академический интерес. Он помогает запомнить правило отклонения токов. Рисунок показывает, как сложится собственное поле тока (идущего «от нас») с внешним полем. Результат сложения показан справа. Если представлять себе силовые линии как натяжения эфирной материи (а такая точка зрения была широко распространена в прошлом веке), то направление смещения проводника получает наглядную интерпретаций: проводник просто выталкивается полем.

Покажем теперь, что действие магнитного поля на движущийся заряд и на отрезок тока — это то же самое явление, с которого мы начали рассмотрение действий магнитного поля.

Вернемся к рис. 3.1. На рисунке показаны силы, действующие на контур тока. На участки провода, идущие вдоль силовых линий, силы не действуют, на другие два участка действует пара сил, и из рисунка ясно, что момент этой пары как раз и равен произведению силы на плечо:

N= I∙ l∙ B∙ d = I∙ S∙ В= M∙ B.

Таким образом, выражение для момента силы как произведения магнитного момента контура на величину магнитной индукции прямо вытекает из формулы силы, действующей на заряд.

Кстати говоря, формула F= e∙ v∙ B, с которой мы начали этот параграф, носит имя Лоренца (Гендрик Антон Лоренц, 1853–1928, голландский физик, предложил эту формулу в 1895 г.).

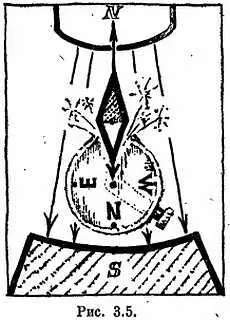

Создать неоднородное магнитное поле совсем нетрудно. Скажем, можно полюсам магнита придать изогнутую форму (рис. 3.5). Тогда ход силовых линий будет таким, как показано на рисунке.

Положим, что полюса достаточно отдалены друг от друга, и поместим магнитную стрелку вблизи одного из полюсов. Как мы бегло упомянули, в общем случае магнитная стрелка не только поворачивается, но и движется поступательно. Одно лишь вращательное движение магнитной стрелки (или контура тока) наблюдается в том случае, если поле однородно. А вот в неоднородном поле будут иметь место оба движения. Стрелка повернется так, чтобы установиться вдоль силовых линий, а далее она начнет притягиваться к полюсу (см. рис. 3.5). Стрелка втягивается в ту область, где поле сильнее. (Конечно, художник перестарался — вряд ли даже сильное поле разломает компас.)

В чем причина такого поведения? Очевидно, она заключается в том, что в неоднородном поле на стрелку действует не одна лишь пара сил. «Силы», действующие на северный и южный полюса стрелки, помещенной в неоднородном поле, не одинаковы. Тот ее конец, который находится в более сильном поле, подвергается действию большей силы. Поэтому после поворота картина сил выглядит так, как показано на рисунке: в излишке остается сила, действующая в сторону более сильного поля.

Правда, контур тока мизерной толщины будет вести себя точно таким же образом. Так что, начав с модели стрелки с двумя «полюсами», я лишь пошел навстречу стремлению к наглядности.

Так каков же закон природы? Чему равняется сила? Опыт и вычисления показывают, что для любой системы, обладающей магнитным моментом М , эта сила равняется произведению момента системы на крутизну увеличения поля.

Пусть магнитная стрелка установилась вдоль силовой линии. Значения поля в местах, где находятся северный и южный полюса магнитной стрелки, отличны друг от друга. Построим график поля вдоль линии, проходящей через полюса. Для простоты заменим отрезок истинной кривой поля между полюсами на прямую линию, а это можно сделать с тем большей точностью, чем меньше стрелочка, т. е. чем ближе расположены друг к другу ее полюса. Крутизна, т. е. тангенс угла, образуемого этой прямой на графике с горизонтальной осью, выразится как частное от деления разности полей на длину стрелки. Формула будет иметь вид:

F= M∙( B N- B S)/ l

где l — длина стрелки, a B Nи B S— значения поля на северном и южном концах стрелки. (Не удивляйтесь, что тангенс угла оказался размерной величиной.)

Если вместо записанной дроби подставить значение тангенса угла касательной к кривой, изображающей ход поля, в той точке, где находится интересующая нас частица, то «полюса пропадут» и формула будет годиться для любой частицы или системы частиц.

Итак, в неоднородном поле система или частица, обладающие магнитным моментом, притягиваются к полюсам магнита или отталкиваются от них в зависимости от того, как направлен магнитный момент: вдоль или против силовых линий.

А разве может магнитный момент установиться против направления поля? Может! А в каких случаях — об этом речь ниже.

Вплоть до девятнадцатого века создавать физические теории было нетрудным делом. Тело нагрелось — значит в нем содержится больше теплорода. Лекарство позволяет скорее заснуть — значит в нем заключена снотворная сила. Некоторые стерженьки, изготовленные из железных руд, указывают на север. Поведение странное, но мы его сразу же поймем, если скажем, что такие стерженьки и стрелки обладают магнитной душой. Как известно, магнитные стрелки издавна неплохо служили мореплавателям. Однако иногда они баловались. Что же, дело ясное: в этом виноваты злые духи! Столь же не удивительно, что оказалось возможным намагнитить железо, сталь и некоторые другие сплавы. Просто это такие тела, которых легко наградить магнитной душой.
