После того как стало понятным, что такое р - и n -полупроводники, можно разобраться в одном интересном эффекте, очень важном для современной электроники. Эффект возникает в области перехода между р - и n -полупроводниками, плотно соединенными друг с другом ( р-n -переход). Английское слово transition , переход, послужило основой для названия целого класса приборов, работа которых основана на р — n -переходе. Что же произойдет, если взять два бруска одинакового сечения с очень-очень гладко отшлифованными торцами, один из которых будет изготовлен из Ge с примесью In (полупроводника p -типа), а другой из Ge с примесью As, потом сложить их торцами и плотно прижать друг к другу. Получится, фактически, единый кристалл германия, только в одной половине будет избыток свободных электронов, а в другой — избыток дырок.

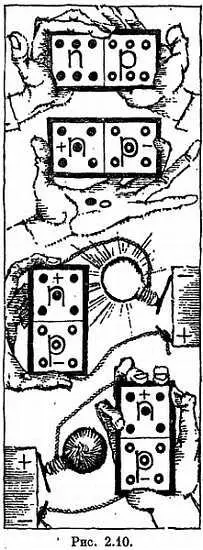

Чтобы не усложнять объяснения, забудем про неосновные носители тока. В начальный момент времени (см. рис. 2.10, вверху) обе половины кристалла электрически нейтральны. Но в n -части имеется (несмотря на электрическую нейтральность) «лишнее» число электронов (черные точки), а в правой p -части бисквита — «лишние» дырки (кружки).

И электроны, и дырки могут свободно переходить через границу. Причина перехода совершенно та же, что и в случае перемешивания двух газов, сосуды с которыми соединены. Но, в отличие от газовых молекул, электроны и дырки обладают способностью к рекомбинации.

Было у нас шесть черных точек слева и шесть кружков справа. Как только начался переход, кружок и точка уничтожили друг друга. На следующей схеме показано, что в левой части осталось меньше электронов, чем это нужно, чтобы эта половинка бисквита была электрически нейтральной; правая часть имеет одним кружком меньше.

Отняв электрон у левой половины, мы зарядили ее положительно, по той же причине правая часть приобрела отрицательный заряд.

Переход через границу следующих дырок и электронов уже затруднен. Им приходится двигаться против образовавшегося электрического поля. Переход будет продолжаться какое-то время, до тех пор, пока тепловое движение будет способно преодолеть все возрастающий энергетический барьер, а затем наступит динамическое равновесие.

Что произойдет, если к р-n -бисквиту подвести напряжение, и при этом так, как показано на третьей сверху схеме? Очевидно, в этом случае мы сообщаем носителям тока дополнительную энергию, позволяющую им перемахнуть через барьер.

Напротив, если к n -части подвести положительный полюс, то переход дырок и электронов через барьер продолжает быть невозможным.

Итак, р-n -переход обладает выпрямляющими свойствами.

В настоящее время в самых разных областях техники используются выпрямители (вентили, диоды — это по сути дела синонимы), принцип действия которых мы объяснили.

Наша схема крайне груба. В ней не рассмотрено в каких-либо деталях поведение дырок и электронов, которые способны проскакивать через границу без рекомбинации, а главное оставлен без внимания ток неосновных носителей, который приводит к тому, что выпрямление тока р-n -бисквитом не полное. На самом деле слабый ток при наложении напряжения по самой нижней схеме все же имеет место.

Опишем теперь несколько детальнее события, которые происходят на границе тогда, когда устанавливается динамическое равновесие.

Откинем простое допущение, которое мы приняли выше, то есть вспомним про существование неосновных носителей.

Картина установления динамического равновесия будет такая. Из глубины p -кристалла все ближе к границе начинает возрастать дырочный ток. Вклад в него дают те дырки, которые успеют дойти до р-n -перехода и проскочить его, не рекомбинируя с электронами.

Конечно, эти дырки должны иметь кроме того достаточную энергию, чтобы перескочить потенциальный барьер.

Пройдя переходную область, этот ток начинает постепенно затухать из-за рекомбинации с электронами. В то же время в n -части из глубины возрастает дырочный ток в противоположном направлении. Дырок в этой области гораздо меньше, но зато им не надо преодолевать барьер для того, чтобы попасть в p -область. Можно сказать, что барьер подстраивается таким образом, чтобы прямой и обратный токи компенсировали друг друга.

Все сказанное относится и к электронному току. Правда, величины дырочного и электронного токов могут сильно различаться из-за того, что р - и n -области по-разному обогащены примесями и, следовательно, свободными носителями. Если, например, в р -области дырок гораздо больше, чем электронов в n -области, то дырочный ток будет гораздо больше электронного.

В этом случае p -область называют эмиттером (излучателем) свободных носителей тока, а n -область — базой.

При таком более детальном описании событий, которые происходят на р-n-границе, мы поймем, что выпрямление тока не может быть полным.

Действительно, если положительный полюс подвести к р -кристаллу, то барьер понизится. Напряжение подгоняет электроны. Если положительный полюс подведен к n -части, то электрическое поле, созданное источником питания, совпадает по направлению с полем барьера. Поле в переходе увеличится. Теперь количество электронов, способных преодолеть барьер, так же как и число дырок, способных перейти в обратную сторону, уменьшится. Отсюда и увеличение сопротивления в области перехода, которое ведет к так называемой несимметричной вольт-амперной характеристике.

Итак, более глубокое рассмотрение отчетливо поясняет, по какой причине выпрямление, происходящее в переходном слое, не будет полным.
