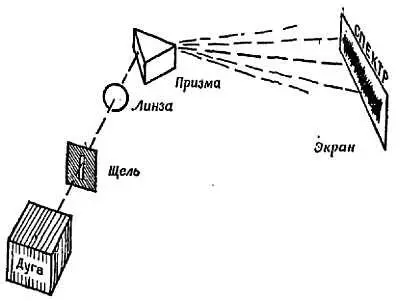

Фиг. 98. Опыт 6(к).

Для измерения мощности потока в различных областях спектра поток улавливают с помощью «термостолбика», соединенного с гальванометром. Термостолбик представляет собой столбик, составленный из последовательно соединенных пар проволочек из двух различных металлов.

Когда одна группа спаев нагревается, появляется небольшое напряжение, которое измеряется гальванометром. Излучение попадает в параболический раструб, который фокусирует его на чередующихся спаях термостолбика. Они зачернены так, что достигающее их излучение поглощается и вызывает подъем температуры, создающей напряжение. (Поглощающий излучение металл быстро нагревается, пока потери тепла путем конвекции и т. д. не становятся равными поступлению тепла с излучением. Подъем температуры есть мера скорости поступления излучения.)

Оказывается, что обычное стекло прозрачно в видимой области и лишь ненамного за ее пределами. В далеком ультрафиолете и почти во всей инфракрасной области стекло непрозрачно. Так как в спектральном приборе используется стекло, мы наблюдаем резкий «обрыв», когда достигаем предела пропускания стекла в инфракрасной области. Это не реальный обрыв энергетического спектра, а дефект, вызванный неудачным выбором аппаратуры.

Отметьте показания гальванометра в различных областях спектра. (Помните, что у прибора может быть определенный «нулевой отсчет» из-за попадания других излучений.) Набросайте грубый график.

Если вы располагаете временем и оборудованием, поставьте опыты с различными светофильтрами (которые вычитают из спектра некоторые цвета) и с окрашенными точечными источниками света (которые добавляют цвета на экран).

Что такое научный закон? Кто творит его и кто ему подчиняется? Кем он используется — великим мыслителем или инженером, занятым практической работой? Эта глава посвящена специальному вопросу, связанному с вашими занятиями с пружинами. Речь идет о пропорциональном удлинении, которое мы рассмотрим как пример научного закона; мы покажем, как им пользуются инженеры.

В 1676 г. Роберт Гук объявил о своем открытии. Это был простой закон, точно выполнявшийся в широком диапазоне; ему была предназначена важная роль в физике и технике. Гук был в восторге от своего открытия, но своим коллегам он не очень доверял и поэтому был озабочен, как бы кто-нибудь не приписал это открытие себе.

В те времена публикация открытий в периодических научных журналах еще только приходила на смену монографиям и частным письмам, поэтому все еще было опасно с кем-нибудь поделиться своим открытием. Сразу же кто-то мог сказать: «О, мы открыли это давным-давно!» И Гук придал своему закону о растяжении пружин вид анаграммы:

ceiiinosssttuv.

Это было своеобразное патентование открытия. Он выждал два года, чтобы конкуренты могли сделать заявки о своих открытиях, связанных с пружинами, а затем дал расшифровку своей головоломки: «ut tensio, sic vis», ила «каково удлинение, такова и сила» [64] Латинское слово « tensio » означает удлинение (растяжение), а не напряжение. .

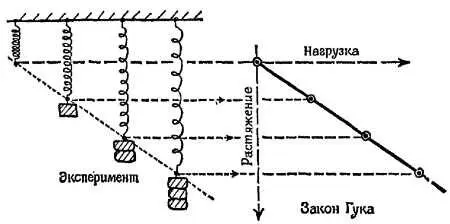

Фиг. 99. Результаты испытания пружин.

Гук открыл, что при растяжении пружины возрастающей силой удлинение изменяется прямо пропорционально этой силе.

Как вам известно из практики, это простое соотношение выдерживается для стальных пружин с замечательной точностью в широком диапазоне удлинений. Оно справедливо также для пружин, сделанных из других материалов, возможно, лучше всего для спиралей из кварца (чистый плавленый песок). Все это не было бы ни странно, ни полезно, если бы свойство пропорциональности сохранялось только в узком диапазоне малых удлинений. Ведь почти любую кривую на коротких отрезках можно рассматривать с некоторым приближением как прямую линию. Но это соотношение справедливо и в случае, когда удлинение пружины в несколько раз превосходит ее первоначальную длину. Оно позволяет многим из нас, подобно Гуку, вкусить трепет успеха, связанный с открытием столь ясного и простого свойства природы.

С поведением материалов по закону Гука мы встречаемся во многих случаях растяжения, сжатия, скручивания, изгиба, упругой деформации любых видов. Вот несколько примеров:

а) растягивание проволоки:

УДЛИНЕНИЕ ~ РАСТЯГИВАЮЩАЯ СИЛА;

б) растяжение или сжатие стержня:

Δ ДЛИНЫ ~ СИЛА;

в) кручение стержня:

УГОЛ КРУЧЕНИЯ ~ ЗАКРУЧИВАЮЩАЯ СИЛА;

г) изгиб балки:

ПРОГИБ БАЛКИ ~ НАГРУЗКА;

д) сжатие твердого тела или жидкости:

ИЗМЕНЕНИЕ ОБЪЕМА ~ ПРИЛОЖЕННОЕ ДАВЛЕНИЕ;

вообще:

ДЕФОРМАЦИЯ ~ ДЕФОРМИРУЮЩАЯ СИЛА.

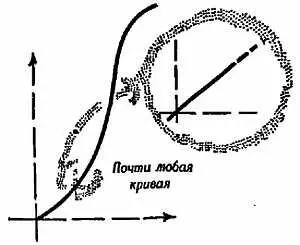

Фиг. 100.

Это общее правило называется «законом Гука» в честь сделанного Гуком открытия. На фиг. 101–103 показаны приспособления для изучения приложений закона Гука.

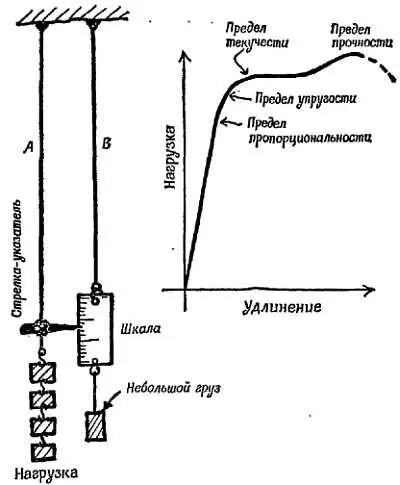

Фиг. 101. Растяжение проволоки.

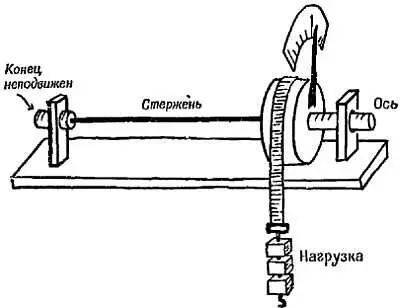

Фиг. 102. Кручение металлического стержня.

Левый конец образца зажат, а правый конец соединен с большим диском, который свободно вращается; грузы подвешены на ленте, обернутой вокруг диска. Стрелка указывает величину угла кручения.

Фиг. 103. Прогиб деревянной балки.
