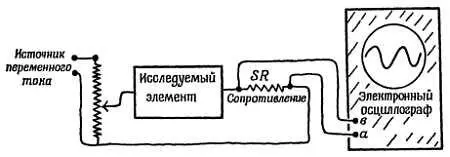

Фиг. 44. Опыт 22.

Изучение тока, текущего через компонент цепи, с помощью электронного осциллографа. Разность потенциалов на специально включенном сопротивлении SR пропорциональна току, под действием этой разности потенциалов светящееся пятно движется по экрану вверх или вниз.

Составьте предыдущую цепь с радиорезистором RR , на который подается напряжение переменного тока, и включите в цепь сопротивление SR , как показано на фигуре. Подсоедините проводами концы сопротивления SR к осциллографу: кривая на экране представляет собой график зависимости тока в цепи от времени [34]. Теперь вместо резистора RR включите диод и снова посмотрите на экран. (Сперва подумайте над тем, как действует радиолампа, и посмотрите, не удастся ли вам предсказать форму кривой тока до того, как вы станете наблюдать ее на экране осциллографа.)

Такое действие диода, в результате которого получаются полуволны тока одного направления, называется «однополупериодным выпрямлением» [35]. Оно оказывается весьма полезным в тех случаях, когда хотят получить постоянный ток от источника напряжения переменного тока.

Например, аккумуляторы заряжают, пропуская через них ток в «обратном» направлении. Для этого нужно иметь постоянный ток. Переменный ток совершенно не годится для этой цели, он мог бы даже причинить известный вред. Выпрямительные лампы позволяют получить пульсирующий постоянный ток для зарядки аккумулятора от источника переменного тока (фиг. 45).

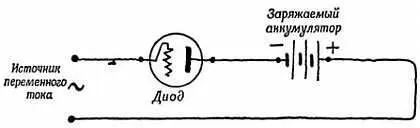

Фиг. 45. Диод как «однополупериодный» выпрямитель, используемый для зарядки аккумулятора.

Остроумная схема из двух диодов (иногда оба диода размещают в одном и том же стеклянном баллоне) дает «двухполупериодное выпрямление», при котором пульсирующий ток получается более близким к току с постоянной амплитудой. Поток электронов устремляется сначала через один диод, потом через другой, затем снова через первый и т. д. — подобно тому, как если доить корову двумя руками: молоко все время течет в одном направлении — в подойник. Таким образом, в аккумулятор поступают импульсы тока, который течет все время в одном направлении, проходя через диоды в виде потока электронов. Работа двухполупериодного выпрямителя рассмотрена в задаче 34 . Советуем вам посмотреть соответствующий демонстрационный опыт.

Опыт 23. Линия электропередачи. Позже мы будем рассматривать линии электропередачи в задачах, а еще позже вернемся к линиям с источниками переменного тока. Но на данном этапе желательно, чтобы вы сами исследовали в лаборатории с помощью измерительных приборов модель системы электроснабжения.

В этом опыте наиболее плодотворным следует считать обсуждение измерений, поэтому мы дадим вам подробные указания к выполнению опыта. Протяните два провода из проволоки с высоким сопротивлением, укрепив их на стойках. Это будет модель линии электропередачи между электростанцией ( ЭС ) и поселком ( П ). Для имитации поселка, потребляющего электроэнергию, возьмите лампу накаливания ( Л ), а моделью электростанции пусть служит аккумуляторная батарея. На настоящих электростанциях щит управления освещается лампочкой, которая подключается в обход тех плавких предохранителей или разъединителей цепи, через которые поступает ток в поселок. Включите тоже такую лампочку ( Л щ). Она будет служить для сравнения с Л (измерять ток через Л щне следует). Включите прибор для измерения тока в линии электропередачи от электростанции до поселка и обратно. Возьмите длинные соединительные провода для вольтметра, чтобы проделать необходимые измерения величин, указанных в бланке с таблицей для записи результатов.

Вычислите мощность, отдаваемую на каждом участке цепи. Проделайте арифметическую проверку очевидного ожидаемого результата. Вычислите коэффициент полезного действия, определяемый следующим образом. Коэффициент полезного действия — это отношение

ПОЛЕЗНАЯ МОЩНОСТЬ, потребляемая поселком / ПОЛНАЯ МОЩНОСТЬ, отдаваемая в линию электропередачи (включая потребляемую поселком)

Теперь, оставив ту же линию электропередачи, возьмите вместо аккумулятора источник питания с высоким напряжением, скажем 120-вольтовую сеть постоянного тока. При этом придется взять другие лампочки, но можно выбрать лампочки той же мощности или той же силы света. Повторите опыт и вычисления. (На этом указания должны заканчиваться; как говорится, «делайте выводы». Если вы не сделаете сами важный вывод, значит, вы просто…)

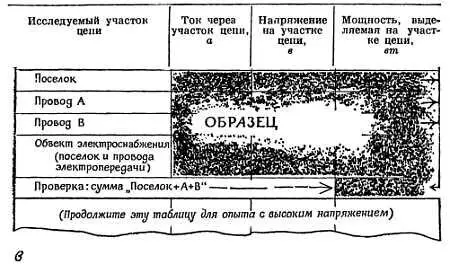

Фиг. 46. Лабораторный опыт, посвященный изучению линии электропередачи.

а— линия электропередачи; б— модель линии электропередачи (в вашем лабораторном журнале вы должны начертить настоящие схемы цепи, а не просто эскизы, как на этой фигуре; «кабели» можно показать в виде резисторов); в— пример таблицы для записи результатов опыта.

Поражение электрическим током

Болевые ощущения при ударе током и вредное действие на организм вызываются, по всей вероятности, химическими эффектами электрического тока: возможно, появлением пузырьков газа в кроветоке и стеканием зарядов по нервам, которое сопровождается расстройством нервной системы. Таким образом, электротравмы связаны с током. Ощутимый удар током возникает при достаточно большом напряжении, под действием которого через сопротивление вашего тела протекает заметный ток. Сопротивление человеческого тела непостоянно во времени и меняется в широких пределах от одного человека к другому. Наибольшая доля сопротивления приходится на сухой наружный кожный покров: жидкая среда внутри человеческого организма содержит соли, которые делают ее хорошим проводником. Возьмитесь сухими руками за зажимы 6-вольтового аккумулятора. Ток, который входит в одну руку, проходит через ваше тело и выходит через вторую руку, слишком мал, чтобы его можно было заметить. Но миллиамперметр отметит наличие тока. Прикосновение к зажимам 100-вольтовой батареи причинит боль и представляет опасность.

Если вы здоровы и у вас хорошее сердце, то ваш преподаватель может предложить вам ряд напряжений, скажем 6 в, 10 в, 20 в и т. д. (от сухой батареи или от делителя напряжения), чтобы вы регистрировали напряжение, ток (с помощью миллиамперметра) и болевое ощущение. Можете оценить сопротивление вашего тела. Если смочить руки, то сопротивление тела станет значительно меньше. В этом случае даже небольшое напряжение может оказаться опасным или смертельным. Все дело в токе.
