Опыт 18. Исследуйте вольтамперную характеристику электролитической ванны с подкисленной водой , в которой при протекании тока электродах выделяются кислород и водород [31]. Получающаяся характеристика такой электролитической ванны может ввести в заблуждение, и чтобы этого не произошло, нужно придерживаться следующей методики. Возьмите в качестве источника 6- или 8-вольтовый аккумулятор и подключите к нему прибор для электролиза воды без реостата . Вы можете прикладывать напряжения 2 в, 6 в и промежуточное значение, но вам, очевидно, придется оставить неисследованной область в пределах от 0 до 2 в. Набросайте график в виде ряда экспериментальных точек. Можно ли провести прямую вблизи точек этого графика? Можно ли его истолковать? Это будет рассмотрено ниже.

Опыт 19 (необязательный). Обнаружение неисправности в кабеле или проводах. Предполагая, что справедлив закон Ома, определите место повреждения в модели линии телефонной проводной связи. Провода воздушных линий и подземные кабели могут подвергаться разного рода разрушительным воздействиям. При эксплуатации линий проводной связи и трасс электропередачи требуется определить место повреждения и направить к нему ремонтников.

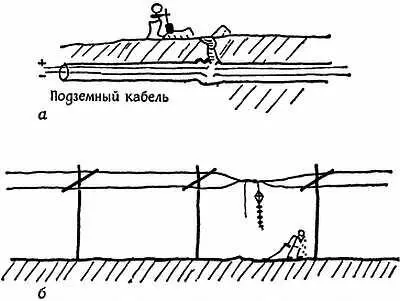

Фиг. 39. Отыскание места повреждения

При этом желательно не посылать велосипедистов для обнаружения запутанных проводов или землекопов, необходимых для вскрытия всего кабеля, ибо то и другое сопряжено с затратами времени и денег. Поэтому для обнаружения места повреждения и определения его удаления от концов линии пользуются электрическими методами. Определить место полного разрыва внутри кабеля, как на фиг. 39, а , трудно, зато определение места короткого замыкания вследствие касания двух проводов (фиг. 39, б ) не представляет труда. (Причина? Птицы, лопата садовника.)

Вам даются два провода, моделирующие, скажем, линию от Нью-Йорка ( А ) до Бостона ( В ) и обратно. Провода скручены в одной точке ( С ) для имитации короткого замыкания и закрыты кожухом, скрывающим место скрутки. Произведите измерение в А , затем перенесите свои приборы и произведите измерение в В . Измерьте длину провода от А до В и найдите путем расчета местоположение неисправности, руководствуясь здравым смыслом и используя простые пропорции и правила арифметики. Проверьте свой расчет, либо осмотрев провода, либо спросив, где находится место повреждения. Специалисты, занимающиеся отысканием повреждений в линиях, располагают остроумными приборами для измерения сопротивлений, но принцип, на котором основан метод поиска, такой же, как здесь.

Фиг. 40. Модель телефонной линии с «повреждением».

По соображениям, о которых пойдет речь ниже, в современных системах электроснабжения не пользуются постоянным по величине напряжением, при котором через лампочки и другие устройства протекал бы неизменный по величине ток. Вместо этого используют переменное напряжение, которое изменяется, скажем, от +150 в до 100 в, до 50 в, до нуля, затем, пройдя значения —50 в, — 100 в, доходит до —150 в, а потом проходит те же значения в обратном порядке: —100 в, — 50 в, 0 и снова возрастает до +150 в и т. д. Иначе говоря, величина напряжения совершает простое гармоническое колебание с амплитудой 150 в (см. гл. 10 ). График зависимости такого напряжения от времени представляет собой «синусоиду» (фиг. 41).

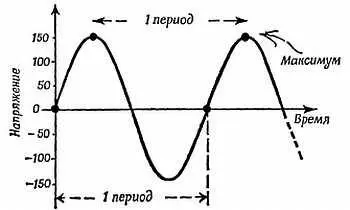

Фиг. 41. Переменное напряжение.

Если приложить это напряжение к резистору, подчиняющемуся закону Ома, то оно в каждый момент времени создает соответствующий ток — маленькие резвые электроны обладают мгновенной реакцией, — поэтому график зависимости силы тока от времени такой же. Такой ток называют переменным и говорят об источниках напряжения переменного тока.

Опыт 20. Переменный ток . Как вы думаете, что будет, если пропустить переменный ток через лампочку? Подключите источник переменного тока к соответствующей лампочке (например, источник с напряжением 5 или 6 в к автомобильной лампочке). Что будет, если пропустить переменный ток через обычный амперметр? [32]Включите амперметр в цепь с лампочкой [33]. Сравните показание амперметра с показанием, которое он дает при накаливании той же лампочки постоянным током от источника с таким же напряжением.

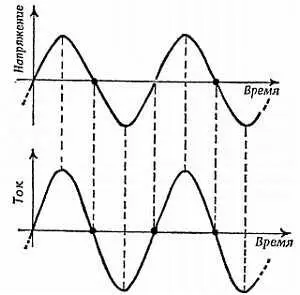

Фиг. 42. Разность потенциалов и ток при подключении резистора к переменному напряжению.

Опыт 21. Напряжение переменного тока и вакуумный диод .Как вы думаете, что будет, если приложить напряжение переменного тока между анодом и катодом (или нитью накала) диода?

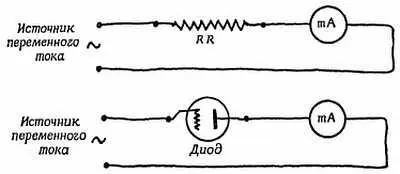

1) Составьте цепь, показанную на фиг. 43, использовав в качестве испытуемого объекта радиорезистор ( RR ). Отметьте показание миллиамперметра.

2) Включите вместо RR радиолампу (с любыми вспомогательными приборами, которые вы сочтете необходимыми). Посмотрите, что показывает миллиамперметр.

Фиг. 43. Опыт 21.

Опыт 22. Электроны чертят графики временной зависимости. Пучок электронов может служить для вычерчивания графиков временной зависимости точно так же, как он рисует изображение на экране телевизора. В следующей главе мы рассмотрим устройство трубок, применяемых для этой цели, теперь же мы просто воспользуемся прибором с такой трубкой для вычерчивания графиков напряжения переменного тока. Прибор этот называется электронным или катодно-лучевым осциллографом. Поперек экрана осциллографа непрерывно движется с постоянной скоростью световое пятно, образуя ось времени. Пятно смещается вверх и вниз пропорционально приложенному напряжению и, таким образом, вычерчивает график зависимости этого напряжения от времени. Чтобы увидеть, как действует диод, нужно рассмотреть на экране график зависимости тока, текущего через диод, от времени. Для этого нужно получить небольшое напряжение, изменяющееся прямо пропорционально току. С этой целью включают в цепь сопротивление, подчиняющееся закону Ома ( SR ), как показано на фиг. 44.
