Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Если отсоединить батарею и включить вместо нее в цепь кусок проволоки, то потечет кратковременный ток в обратном направлении, пластины будут «разряжаться» через проволоку. Но пока это не сделано, заряды остаются на пластинах, отталкиваются батареей или удерживаются каким-то притяжением, действующим в промежутке между пластинами [39].

Можно показать, что пластины, будучи заряженными, действительно, притягивают друг друга. Сделайте пластины легкими и гибкими, например возьмите полоски тонкого листового металла и подведите к ним заряды от батареи. После того как пластины зарядятся, они притянутся друг к другу. Чем больше напряжение батареи (э.д.с.), тем больше притяжение. Это можно использовать для построения простейшего вольтметра. Для этого следует взять одну пластину в виде тонкого листочка металла и подвесить ее внутри металлической коробки, играющей роль второй пластины.

Фиг. 52. Двухполюсным переключателем батарею включают в цепь или отключают батарею и замыкают цепь без нее. Амперметры Аи Апоказывают одинаковые кратковременные токи, текущие в одну пластину из другой. (Опыт 7 гл. 41.)

Когда между подвешенным листком и коробкой прикладывают напряжение, листочек отклоняется в направлении ближайшей стороны коробки. Угол отклонения указывает напряжение (в неравномерной шкале). Этот старинный прибор, которым пользуются еще и сейчас, носит название «электроскопа с золотыми листочками». Это идеальный вольтметр: он не потребляет тока (если не считать тока в момент подключения), но он очень слабо реагирует на разность потенциалов, меньшую примерно 300 в. Будучи однажды заряжены, металлические предметы остаются заряженными после отсоединения батареи, если они укреплены на изолирующих опорах, и к ним не прикасаются, скажем, металлической проволокой или влажными пальцами. Подсоедините две гибкие пластины А и В (или два воздушных шарика с металлическим покрытием на проводящих нитях) к зажимам «+» и «—» батареи: они притягиваются друг к другу. Укрепите теперь пластины А и В , заряженные «+» и «—», на изоляторах и зарядите еще одну пару пластин, А ' и В ', тоже соответственно «+» и «—». Поднесите А ' к А : они отталкиваются (см. фиг. 54, г ); В и В ' тоже отталкиваются, тогда как А и В притягиваются. Вот почему нам нужны обозначения «+» и «—».

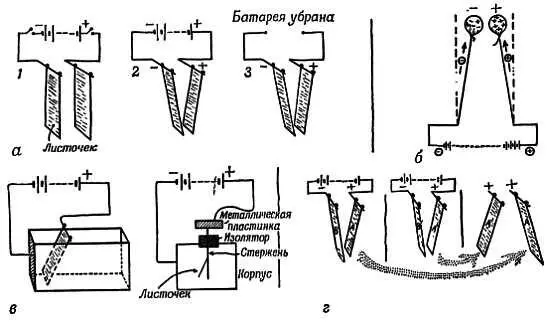

Фиг. 54. Электроскоп.

Две пластины, присоединенные к батарее, обладают противоположными зарядами и притягиваются; эти заряды исчезают («нейтрализуются»), если убрать батарею и соединить пластины куском проволоки.

Гибкие пластины или воздушные шарики не обладают никакими особыми электрическими свойствами — они были выбраны затем, чтобы малые электрические силы уравновешивались малыми силами тяжести. Так ведут себя любые металлические предметы (если только они укреплены на изоляторах, чтобы предотвратить появление токов, уносящих заряды). По проводникам (металл, графит и т. д.) заряды легко перемещаются. Вот почему можно до предела зарядить металлический предмет одним касанием провода от батареи. На изоляторах тоже могут собираться заряды, но лишь в том месте, где провод касается изолятора.

Батарея, присоединенная к двум изолированным металлическим предметам, быстро отталкивает к ним заряды до тех пор, пока разность потенциалов между предметами не станет равной э.д.с. батареи.

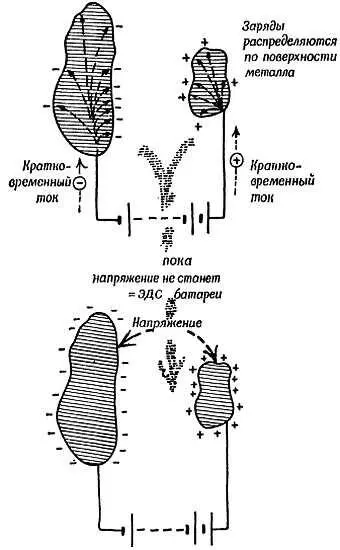

Фиг. 55. Движение зарядов.

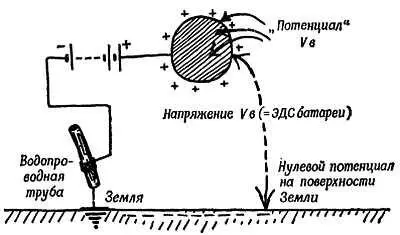

Иногда нам кажется, что мы сообщаем заряд одному отдельно взятому предмету, и у нас возникает недоумение, куда девался заряд противоположного знака. Обычно можно убедиться в том, что он находится на окружающих телах: на коробке электроскопа, на стенах комнаты, на самой земле. Мы можем по небрежности оставить другой провод от батареи на влажном столе или полу, и по нему заряд противоположного знака, отталкиваемый батареей, будет отводиться «на землю». Или, напротив, намеренно присоединяем другой провод к водопроводной трубе, которая имеет соединение с землей. Если один зажим батареи «заземлен», то можно незаземленным проводом заряжать предметы. В этом случае говорят о потенциале заряженного тела, подразумевая разность потенциалов между этим телом и землей [40].

Но есть еще один замечательный способ заряжать тела, который годится для всех материалов. Он известен в течение столетий как способ, неразрывно связанный с учением об электростатике, о покоящемся электричестве. Подойдем теперь к нашей теме по-новому и рассмотрим простые явления, относящиеся к этому способу. Забудьте на мгновение то, что вы знаете о токах и зарядах, и проследите, как накапливались знания в далеком прошлом.

Фиг. 56.

Новый подход к изучению электростатики: заряжение тел «трением»

Потрите стержень из пластика, эбонита или сухого стекла куском ткани или меха: он будет притягивать пыль и маленькие кусочки бумаги. Два одинаковых натертых стержня отталкивают друг друга. Мы говорим, что они заряжены . На данном этапе «заряд» — это лишь наименование свойств «притягивать кусочки бумаги» и «отталкивать такие же тела» [41]. Мы представляем себе, что на поверхности стержней что-то скапливается, нечто такое, что мы называем электричеством, и это воображаемое скопление электричества именуется нами зарядом электричества, электрическим зарядом или просто зарядом . Можно показать, сняв поверхностный слой стержня, что заряд, который мы определяем таким образом, остается на поверхности стержня.

Проводники и изоляторы

Куском провода можно отвести заряды с поверхности заряженного тела, то же самое можно сделать, коснувшись поверхности пальцами или влажной нитью. Но с помощью изоляторов , например стекла или плексигласа, этого сделать нельзя. Возьмем образцы из различных материалов и прикрепим их к изолирующим ручкам так, чтобы любые заряды, приобретаемые образцами, не могли с них уходить. Мы обнаруживаем, что любые два разнородных материала, касаясь друг друга, становятся заряженными — металлы, неметаллы, элементы, соединения.

Силы взаимодействия между зарядами

Вскоре мы убеждаемся в том, что есть два рода зарядов; мы будем обозначать их через «+» и «—». Заряженные стержни из плексигласа или эбонита отталкивают друг друга, заряженные стержни из стекла (потертые о шелк) также отталкивают друг друга. Но заряженный плексиглас притягивает заряженное стекло. Если потереть стержень из плексигласа о мех, то оба тела — стержень и мех — становятся заряженными и притягивают друг друга. Мы называем отрицательными заряды, появляющиеся на эбоните, плексигласе, сере, и положительными — заряды на стекле и мехе, которым потерли плексиглас [42]. Силы взаимодействия между заряженными телами таковы: «+» и «+» отталкиваются, «—» и «—» отталкиваются, «+» притягивает «—» и «—» притягивает «+». Это можно выразить старой формулой:
