Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

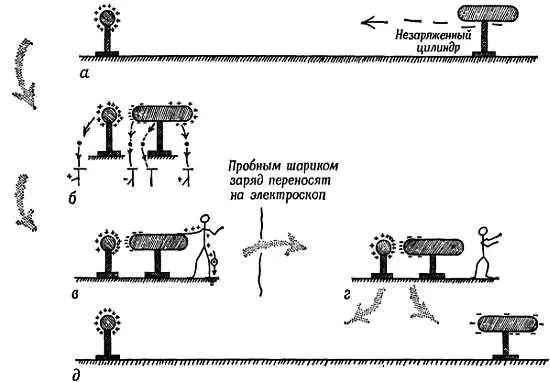

Фиг. 62. Стадии процесса электризации через влияние.

Задача 2

а) На стеклянном стержне имеется небольшой положительный заряд, полученный трением. Можно зарядить электроскоп, если «соскрести» некоторое количество заряда со стержня и перенести его на электроскоп. Как зарядится электроскоп: положительно или отрицательно?

б) Вы можете также создать заряд на электроскопе, поднеся к нему заряженный положительно стержень. Что вы должны будете затем сделать, чтобы часть заряда осталась постоянно на электроскопе, не приближая дальше стержень? Какой это будет заряд: «+» или «—»?

Теперь вы можете зарядить электроскоп положительно или отрицательно с помощью положительно заряженного стеклянного стержня. Попытайтесь сообщить дополнительный положительный и отрицательный заряд уже заряженному электроскопу.

Полые проводники(фиг. 63–65)

Поставьте небольшой металлический стакан сверху на электроскоп, так чтобы листочек мог воспринимать пробную порцию заряда стакана. Зарядите металлический шар В , держа его на изолирующей нити, и поднесите его на близкое расстояние к стакану снаружи. Чем ближе шар В поднесен к стакану, тем больше отклонение листочка — тем больше положительный заряд, отталкиваемый к электроскопу положительным зарядом шара В . Если вы коснетесь пальцем стакана или электроскопа, то листочек опускается до нуля. Но если вы после прикосновения уберете палец, а затем уберете шар, то на стакане и электроскопе останется отрицательный заряд — результат электризации через влияние. До этого, когда электроскоп показывал нуль, на стакане был отрицательный заряд, но он притягивался положительным зарядом шара, и к листочку никакого заряда не попадало. Такие заряды образно называют «связанными зарядами».

Начнем теперь опыт снова, когда стакан и электроскоп не заряжены, и опустим положительно заряженный шар внутрь стакана. Электроскоп показывает большой заряд, который остается неизменным, куда бы ни поместить шар Ввнутри стакана . Если В вынуть, то листочек опускается, если ввести снова, то восстанавливается прежнее отклонение листочка. Теперь коснитесь шаром В стакана: отклонение листочка остается тем же. Выньте шар В : сохраняется полное отклонение листочка. По-видимому, шар В отдал весь свой заряд. (Куда же мог уйти весь заряд шара В , приведенного в соприкосновение с внутренней поверхностью стакана?) Детально «объяснить» это можно так.

Мы говорим, что когда В находится внутри стакана, его положительный заряд удерживает равный по величине заряд противоположного знака на внутренней поверхности стакана (в виде «связанного заряда») и отталкивает такой же по величине положительный заряд к наружной поверхности первоначально нейтрального стакана и к электроскопу. Когда В касается внутренней поверхности стакана, оба заряда, находящиеся внутри стакана, получают возможность нейтрализовать друг друга. Шар В теряет весь свой заряд, но такой же заряд остается на внешней поверхности стакана. Это свойство полого цилиндра [46]находит различные применения. Два случая применения этого свойства рассмотрены в задачах 3 и 5 .

Наблюдая электрические эффекты внутри заряженного металлического шара, мы можем даже проверить закон, который устанавливает характер силы взаимодействия между зарядами. Об этом говорится дальше.

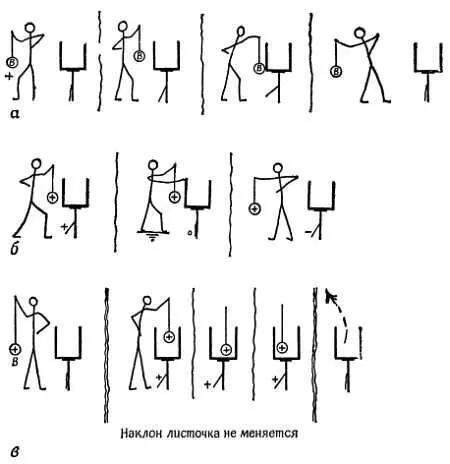

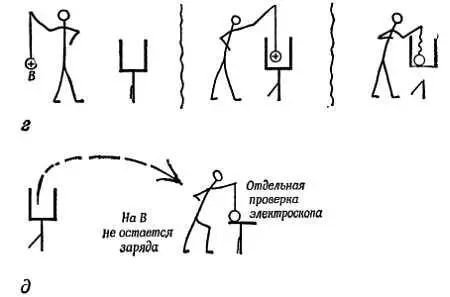

Фиг. 63, а — д.

Задача 3(фиг. 64)

В генераторе Ван-де-Граафа на миллион вольт, который применяется в опытах по «расщеплению атомов», на огромном медном шаре накапливаются электрические заряды. Происходит это следующим образом. Внутрь медного шара одним своим концом заходит бесконечная шелковая лента, которая движется на двух роликах. Вне шара лента заряжается (например, с помощью простейшего устройства типа электрофора, описанного выше), а внутри шара лента касается проволоки-щетки. Почему заряды переходят с ленты на шар?

Фиг. 64. К задаче 3.

Генератор Ван-де-Граафа

Электрофор, наше простейшее устройство, рассмотренное выше, можно усовершенствовать и превратить в так называемую электрическую индукционную (или электростатическую) машину, приводимую в действие вращением. Электрической индукционной машиной широко пользовались в прошлом для исследовательских работ и в учебных целях. Теперь эта машина — анахронизм, но ею все еще пользуются для демонстрационных опытов.

Более современную машину представляет собой генератор Ван-де-Граафа, изготовленный впервые Робертом Ван-де-Граафом в Принстоне. Такими машинами пользуются теперь в атомных исследованиях для получения разности потенциалов в несколько миллионов вольт и ускорения заряженных частиц.

На фиг. 65 показана уменьшенная модель генератора Ван-де-Граафа.

Фиг. 65. Модель генератора Ван-де-Граафа.

Бесконечная шелковая лента, приводимая в движение от руки, переносит заряды в клетку. К ленте приклеены металлические пластинки. У нижнего конца ленты с помощью устройства, которое производит электризацию через влияние, каждой металлической пластинке сообщается небольшой положительный заряд. Поскольку шелк — хороший изолятор, заряды эти никуда не уходят, и лента переносит их в клетку. Внутри клетки упругая проволока, которая касается ленты, собирает имеющийся на пластинках заряд. Большой металлический листочек, привешенный снаружи клетки, показывает, как накапливается заряд.

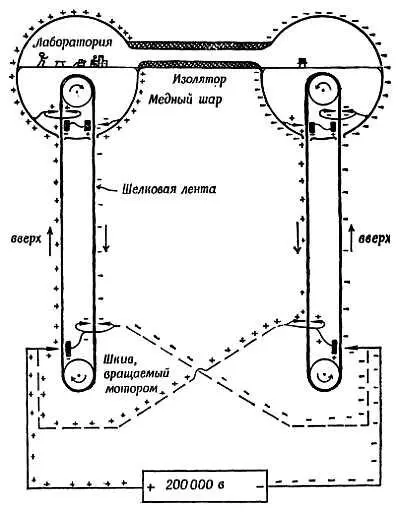

Фиг. 66. Сдвоенный генератор Ван-де-Граафа.

От источника с напряжением 200 000 в наносят положительные заряды на одну ленту, а отрицательные — на другую. Внутри огромной сферы с помощью остроумной схемы электризации через влияния (показана в упрощенной форме) заряды противоположного знака наносятся на нисходящую часть ленты, что облегчает работу источника. В очень крупных генераторах, дающих малый постоянный ток при разности потенциалов несколько миллионов вольт, важное значение имеют проблемы изоляции, и может лаже потребоваться поместить генератор в атмосферу сжатого газа.

Задача 4

Объясните кратко, как положительные заряды переносятся на металлические пластинки на фиг. 65. Обратите внимание на то, что Р представляет собой металлическую пластинку, которая укреплена на изоляторе вблизи ленты, и несет отрицательный заряд; G — металлическая щетка, соединенная с землей, которая касается металлических пластинок вблизи Р .
