Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

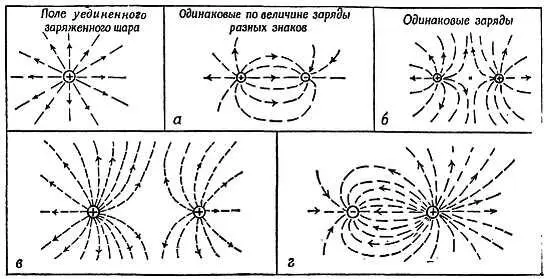

Фиг. 72. Картины электрических полей.

Задача 8

а) Заряды, поле которых показано на фиг. 72, в , не равны. Какой из них больше?

б) Дайте обоснование вашему ответу на вопрос а) .

в) Дайте ответ на вопросы а) и б) для зарядов, поле которых показано на фиг. 72, г .

Картины электрического поля

Картину электрического поля можно получить, используя маленькие кусочки материала, которые способны выстраиваться вдоль силовых линий поля. Правда, эти демонстрационные опыты не позволяют «наблюдать» электрические поля столь же отчетливо, как магнитные поля с помощью железных опилок. Металлические предметы, имитирующие Q 1и Q 2, заряжают какой-нибудь машиной, не останавливая ее, чтобы восполнять утечку заряда. Стеклянную ванну наполняют машинным маслом и в масло насыпают мелко настриженные волосы. Затем в ванну погружают металлические электроды. Волосы располагаются вдоль силовых линий поля. В кусочках волос создаются парные заряды, и они стремятся расположиться вдоль силовых линий. Вам следовало бы посмотреть эти картины электрических полей и сравнить их с аналогичными по конфигурации магнитными полями (см. гл. 34 ).

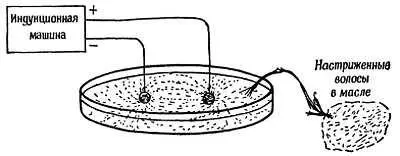

Фиг. 73. Определение конфигурации электрического поля опытным путем.

В чашу с густым маслом насыпают мелко настриженные волосы и создают сильное электрическое поле.

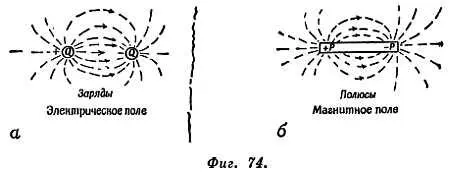

На фиг. 74 показано электрическое поле, созданное равными и противоположными по знаку зарядами + Q и — Q , и магнитное поле вокруг стержневого магнита с «полюсами» + Р и — Р . Если на изображение электрического поля нанести контуры магнита, то обе картины будут в точности одинаковы. Обе построены, исходя из направления сил, обратно пропорциональных квадрату расстояния, которые действуют на воображаемое очень малое пробное тело. Закон обратной пропорциональности квадрату расстояния можно выразить математически простой общей формулой, которая позволяет рассчитать пространственную конфигурацию любого поля сил, обратно пропорциональных квадрату расстояния. Эта формула кажется простой для математиков и сложной для неспециалистов. Вот эта формула, которую мы приводим просто шутки ради:

d 2 V/d x 2+ d 2 V/d y 2+ d 2 V/d z 2 = 0

Символ V обозначает в ней разность потенциалов между данной точкой пространства и некоторым опорным нулевым уровнем, за который принимают потенциал земли, или точки, находящейся в бесконечности. Эта формула настолько важна, настолько универсальна, что для нее ввели даже сокращенную форму написания 2 V= 0 (читается: набла квадрат V равно нулю). Написаны целые книги, посвященные решению конкретных задач с помощью этой формулы для точечных зарядов, заряженных шаров, цилиндров, тел неправильной формы, сложных конфигураций зарядов. Закон обратной пропорциональности квадрату расстояния применим, кроме того, к гравитационным полям, к задачам о распространении тепла путем теплопроводности, к задачам о течении воды и т. д., а также к магнитным полям (с существенными ограничениями). Таким образом, решения уравнения 2 V= 0, которые дают картину электрического поля для некоторой конфигурации зарядов, позволяют также найти магнитное поле или картину течения воды при соответствующей конфигурации источников и стоков. Результаты измерений, проведенных для поля одного рода, можно перенести на поле другого рода. Например, какую-нибудь задачу о теплопроводности, важную для проектирования двигателя, может оказаться трудно исследовать экспериментально, но можно исследовать электрическое поле заряженных тел, которым придана такая форма, чтобы имитировать источник тепла. Между течением воды и электрическим полем как будто бы небольшая связь; в самом деле, реальной физической связи мало, а то и вовсе никакой, существует лишь некая формальная связь геометрического описания в том и другом случаях. Тем не менее, если обратиться к конфигурации течения в резервуаре с источником и стоком, представленной на фиг. 226 в гл. 9 , то вы обнаружите картину электрического поля, созданного равными по величине положительным и отрицательным зарядами.

Это показывает, как одну и ту же математическую теорию можно применить к различным областям знаний. Мы не знаем, когда именно проявление закона обратной пропорциональности квадрату расстояния, изученное в какой-нибудь одной области физики, внезапно приобретет важное значение, и труды, в которых оно изложено, достанут с полки, чтобы использовать в другой области. Например, физики давно установили, что закон обратных квадратов должен быть применим к диффузии растворенных солей в жидкости — растворяющийся в кофе сахар распространяется вдоль линий тока, подобных линиям тока воды в озере; скорость диффузии связана с концентрацией соли «законом Фика», который на самом деле является частным случаем закона обратной пропорциональности квадрату расстояния. Много лет спустя исключительно важное значение приобрела задача о диффузии нейтронов в ядерном реакторе. К услугам физиков сразу же оказались закон Фика и множество готовых решений.

Картины поля и силы

Иногда творения кисти художника позволяют нам таинственным образом заглянуть в глубь его характера. Картины электрического поля точно так же позволяют сделать целый ряд выводов. Они должны дать вам возможность увидеть, как противоположные по знаку заряды цепко притягивают друг друга, а одноименные заряды отталкиваются, словно столкнувшись буферами, как взметаются вверх листочки электроскопа, как будто потянули за шнурок, которым поднимают шторы. Для Фарадея, размышлявшего над электрическими и магнитными полями столетие назад, эти силовые линии были в самом деле вполне реальными. Он представлял их себе в виде упругих трубок, каждая из которых начинается на положительном заряде, а заканчивается на равном ему по величине отрицательном заряде, развивает тянущее усилие вдоль своей оси и, раздаваясь в толщину, давит на соседние трубки. Такой образ мышления помогал Фарадею в его экспериментальных исследованиях и позволил ему подготовить базу, на которой зиждется электромагнитная теория света Максвелла. Мы и сейчас находим это представление полезным. Мы говорим даже о радиоволне как о колебании, распространяющемся вдоль силовой линии электрического поля, подобно волне, бегущей по веревке, хотя на самом деле это образное описание радиоволны вводит в заблуждение. Большинство ученых не мыслят категориями мистического «действия на расстоянии», мгновенно перекрывающего пустое пространство, отделяющее объект действия от источника действия, идет ли речь о силах тяготения или силах электрического притяжения. Вместо этого мы представляем себе, что воздействия переносятся полем (гравитационным или электрическим). Изменения, которые претерпевает сила, распространяются в виде изменений поля с определенной конечной скоростью.
