Каждая силовая линия — это линия, вдоль которой маленький пробный заряд перемещается под действием электрического поля. В каждой точке силовой линии касательная к ней совпадает с направлением результирующей сил притяжения и отталкивания со стороны всех других зарядов, действующих на пробный заряд.

Фиг. 75. Исследование карты силовых линий электрического поля с помощью легкой стрелки, вращающейся на оси в центрах.

Можно наблюдать картины электрического поля (с помощью мелко настриженных волос в масле или маленькой стрелки, вращающейся в центрах) или найти конфигурацию поля геометрическим построением, используя утомительный способ векторного сложения сил, обратно пропорциональных квадрату расстояния, для нахождения направления результирующей. Можно также воспользоваться замысловатой смесью математического анализа и геометрии и рассчитать конфигурацию поля из уравнения . Все эти методы приводят, разумеется, к одному и тому же результату.

На фиг. 76 показаны картины электрического поля для некоторых случаев, а ниже даны пояснения к ним в духе представлений Фарадея.

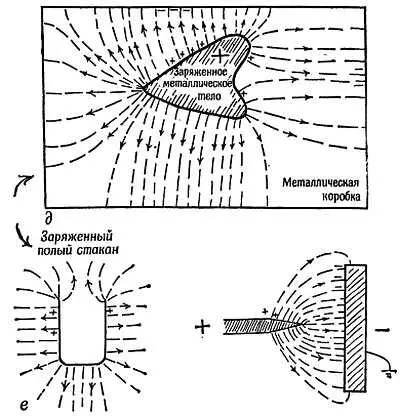

Фиг. 76. Картины электрических цепей

а) Силовые линии идут от положительного заряда к отрицательному . Они тянут разноименные заряды друг к другу. (Силовые линии натянуты, и это обусловливает взаимное притяжение зарядов.)

б) Силовые линии электрического поля в пространстве между двумя положительными зарядами расходятся друг от друга подобно вагонеткам, столкнувшимся буферами. Можно указать «нейтральную точку», в которой поля сил отталкивания обоих зарядов в точности гасят друг друга . (Силовые линии словно раздаются в толщину под действием давления и отталкиваются друг от друга в разные стороны; это обусловливает, или, можно по крайней мере сказать, иллюстрирует отталкивание.)

в) Силовые линии поля одиночного заряда представляют собой радиальные прямые, которые расходятся от заряда лучами, подобно силовым линиям гравитационного поля точечной массы или шара. (Чем дальше от заряда, тем меньше густота линий; это иллюстрирует ослабление поля с увеличением расстояния.)

г) Силовые линии поля, образованного любим заряженным куском металла, направлены перпендикулярно к поверхности . Они никогда не исходят от поверхности под другими углами. (Силовые линии поля покоящихся зарядов не могут быть наклонены к поверхности металла. В последнем случае они имели бы у поверхности составляющую, направленную вдоль поверхности; под действием этой составляющей вдоль поверхности происходило бы перемещение зарядов [52], на которых оканчиваются силовые линии, пока не установилось бы новое распределение зарядов, при котором силовые линии перпендикулярны к поверхности проводника.)

д) Силовые линии, исходящие от заряженного проводника неправильной формы, сгущаются вблизи любого выступа или острия; вблизи вогнутостей или полостей густота силовых линий уменьшается . (Вблизи острия силовые линии могут расходиться радиально в область, где их густота уменьшается; таким образом, боковое давление, которое силовые линии испытывают со стороны своих соседей, «сталкивает» их с ровных мест в область выступов. Это не очевидно, зато обратный эффект, связанный с полостями, легко себе представить: если бы силовые линии заходили внутрь полости, то они должны были бы «вытолкнуть» друг друга оттуда.)

е) Если силовые линии исходят от положительно заряженного острия, находящегося вблизи отрицательно заряженного плоского проводника, то они сгущены вокруг острия, где поле очень сильное, и расходятся в большую область вблизи плоскости, на которой оканчиваются, входя в плоскость перпендикулярно. Электрическое поле вблизи острия очень сильное. Оно может оказаться настолько сильным, что под его действием блуждающий электрон будет в состоянии бомбардировать молекулы воздуха и освобождать новые заряженные частицы — крошечные носители электричества. Первоначальный заряд на острие в этом случае притягивает вновь образованные носители зарядов противоположного знака. Притягиваясь к острию, они нейтрализуют часть находящегося на нем первоначального заряда. Носители заряда того же знака, что и заряд на острие, отталкиваются и стремительно уносятся прочь, увлекая за собой, благодаря столкновениям, молекулы воздуха и создавая «электрический ветер». Этот заряженный ветер используется для нанесения заряда на ленту в генераторе Ван-де-Граафа.

Электрический ветер можно использовать и для «собирания» заряда с заряженного предмета; в этом случае он служит для нейтрализации заряда противоположного знака. В конце этой книги вы встретитесь с применением сильного электрического поля, создаваемого острием заряженной иглы, для фотографирования атомов!

Фиг. 77. Действие заряженного острия в воздухе.

а— сильное электрическое поле вблизи острия вырывает электроны из нескольких атомов, оставляя атомы положительно заряженными. Как электроны, так и заряженные атомы совершают медленное перемещение в электрическом поле. Носители заряда противоположного знака движутся к острию и нейтрализуют часть находящегося на нем заряда. Носители одноименного заряда устремляются в направлении от острия, создавая «ветер», уносящий заряд.

б— когда с помощью острия «собирают» заряд с какого-то источника, то ветер, идущий от острия, нейтрализует часть заряда источника, и острие приобретает соответствующий заряд. Этот метод можно применить для «собирания» заряда с движущихся тел (например, с ленты в генераторе Ван-де-Граафа), когда трущимся приспособлением для «собирания» заряда можно причинить какое-нибудь повреждение.

Еще более сильное поле может вызвать появление искр в воздухе вблизи острия или образование электронных лавин вокруг нити в счетчике Гейгера. Могут возникнуть даже гигантские вспышки между заряженными облаками и высоким деревом или верхом крыши. Заостренные металлические стержни, применяемые для защиты зданий, представляют собой молниеотводы, благодаря которым возникают слабые, невидимые и безвредные вспышки молнии, прежде чем разность потенциалов в электрическом поле между грозовым облаком и землей достигнет опасной величины. Но даже в случае большой вспышки молнии острие стержня служит местом, где разряд начинается раньше всего, и по стержню ток разряда отводится на землю, так что опасности не возникает.
