Фиг. 133. Вычерчивание карты магнитного поля с помощью компаса. Приблизьте небольшой компас к северному полюсу магнита и поставьте точку у северного полюса компасной стрелки. Перемещайте компас в направлении, указываемом стрелкой до тех пор, пока точка не окажется сзади ее южного полюса. Снова поставьте точку впереди северного полюса стрелки и т. д.

Возможно, что некоторые линии вам будет удобно начинать от края листа. Вместо компаса можно воспользоваться железными опилками, которые ведут себя как небольшие компасные стрелки, соединяясь в цепочки, идущие вдоль силовых линий. Опилкам труднее поворачиваться, поэтому помогите им выстроиться, легонько постучав по листу бумаги. Сделайте натурные зарисовки силовых линий для различных расположений магнитов.

Фиг. 134. Железные опилки указывают расположение силовых линий.

Помните, что несколько расходящихся в разные стороны линий дают лучшее представление об общей конфигурации поля, чем их густое скопление (фиг. 135, 136). На фиг. 137 показано несколько примеров расположения магнитов, для которых полезно изучить ход силовых линий.

Фиг. 135. Сделайте аналогичные карты для различных расположений магнитов, показанных на фиг. 137.

Размер каждой карты должен быть с ладонь руки или больше. Советуем вам при составлении карты пользоваться пунктирными линиями. Помните, что небольшое число основных линий лучше передает общую картину, чем густое скопление.

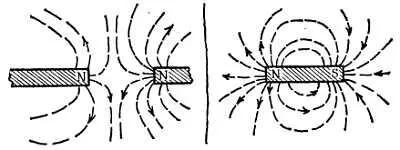

Фиг. 136. Примеры конфигураций магнитного поля.

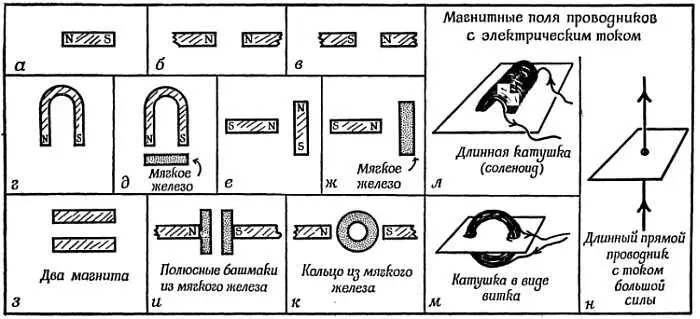

Фиг. 137. Примеры расположения магнитов для составления карт магнитного поля.

Интерпретация карт магнитного поля

Составляя карты различных магнитных полей, мы видим, что они могут кое-что рассказать нам о силах, которые действуют на магниты, создающие эти поля. Силовые линии кажутся похожими на упругие натянутые трубки, которые пытаются сокращаться в продольном направлении, одновременно расталкивая друг друга и выгибаясь в сторону, как если бы они были заполнены жидкостью. Конфигурация линий между северным и южным полюсами напоминает протянутые навстречу щупальца, что говорит о притяжении; между двумя северными полюсами линии сплюснуты и наталкиваются друг на друга, как буфера, что свидетельствует о силах отталкивания. В более сложных случаях можно заметить, что силовые линии как бы растягивают и изгибают магнит.

По мере приближения к полюсу силовые линии сходятся все более тесно. Мы уже знаем, что у полюсов магнитное поле становится сильнее (закон обратных квадратов). Так что сгущение силовых линий идет рука об руку с ростом напряженности поля. Если детально исследовать самые различные конфигурации силовых линий, то обнаружится, что чем больше сгущаются линии, тем сильнее становится поле. Таким образом, картина силовых линий может дать нам представление о напряженности поля. (В более серьезных курсах магнетизма эта идея преломляется в некоторый способ численного определения напряженности магнитного поля по густоте силовых линий.)

Полезно выработать привычку представлять себе магнитные силовые линии как агенты, посредством которых магниты притягивают и отталкивают друг друга, так как это представление приложимо и к магнитным силам, с которыми электрические токи взаимодействуют с другими токами и магнитами. Таким образом, карты магнитных полей дают нам в руки способ наглядного изображения действия электрических моторов, амперметров и т. п. приборов.

Электрическое поле имеет совсем другую природу, однако конфигурация силовых линий этого поля также может сказать о его напряженности. Можно представить себе, что радиоволны бегут вдоль комбинации силовых линий электрического и магнитного полей наподобие колебаний туго натянутых веревок. Этот пример дает ощущение того, что силовые линии электрического и магнитного полей вполне реальны. Конечно, не следует забывать, что в действительности существуют не силовые линии, а сами поля.

Магнитное поле Земли

Если воспользоваться компасом, чтобы построить карту окружающего нас магнитного поля, то мы получим ряд параллельных линий, идущих приблизительно с севера на юг. Подвешенный на нити намагниченный стержень, представляющий собой гигантскую компасную стрелку, повернется в том же направлении. Эти линии говорят о существовании магнитного поля, которое, разумеется, останется и после того, как мы уберем все наши магниты. Обследовав всю поверхность Земли, мы увидим, что линии сходятся на севере Канады, а также в некоторой области в Австралии. Почти повсюду эти линии идут не горизонтально, а наклонены к земной поверхности [67]. Их направление указывает на то, что Земля похожа на огромный магнит с магнитной осью, слегка повернутой относительно географической оси вращения (фиг. 138). Именно это слабое земное магнитное поле используется для навигации с помощью компаса, несмотря на то, что стальные корабли обладают собственным магнитным полем, которое частично имеет переменный характер, что сильно затрудняет навигационное дело.

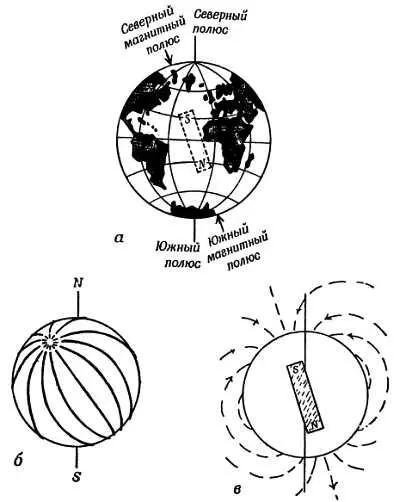

Фиг. 138. Эквивалентный магнит для внешнего магнитного поля Земли.

а— Земля и эквивалентный магнит; б— магнитные силовые линии на поверхности Земли показывают только направление (но не напряженность) горизонтальной компоненты земного магнитного поля; в— Земля и ее магнитное поле в разрезе.

Северный полюс стрелки компаса указывает на север Канады. Следовательно, там должен находиться южный магнитный полюс Земли. (Этот полюс, однако, называют Северным магнитным полюсом. Если это будет вас затруднять, то избегайте таких сокращений, как «северный полюс», и называйте все полюсы их полными именами, т. е. «полюс, указывающий на север». Это избавит от путаницы. Когда же вы полностью уясните себе этот вопрос, вам, возможно, снова захочется вернуться ради экономии времени к сокращенным наименованиям.)
