Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Подвесьте к кронштейну стержень на шелковой нити. Заметьте его ориентацию и затем поднесите к его концам другие стержни. Вы увидите, что

7) если стержень намагничен, то он устанавливается во вполне определенном положении, приблизительно в направлении N-S;

8) ненамагниченный кусок мягкого железа или немагнитный медный стержень остаются неподвижными [66];

9) полюсы магнита, которыми он захватывает железные предметы, будут притягивать или отталкивать полюсы другого магнита; легко убедиться, что магниты имеют два типа полюсов, обычно по одному на каждом конце, причем отталкивание и притяжение происходят следующим образом:

N-полюс отталкивает N-полюс,

S-полюс отталкивает S-полюс,

N-полюс и S-полюс притягивают друг друга

___

«ОДНОИМЕННЫЕ ПОЛЮСЫ ОТТАЛКИВАЮТСЯ, А РАЗНОИМЕННЫЕ ПРИТЯГИВАЮТСЯ

Силы взаимодействия между двумя полюсами обратно пропорциональны квадрату расстояния между ними (закон обратных квадратов). Открыть или проверить этот закон не так-то легко. Для этого нужны два изолированных полюса, способных двигаться по направлению друг к другу или друг от друга.

Мы не можем воспользоваться для этого двумя обычными магнитами, поскольку каждый из них обязательно имеет оба полюса, и должны прибегнуть к специальным ухищрениям, как, например, взять очень длинные магниты, у которых другие полюсы находятся столь далеко, что уже не играют роли. Мы можем также взять небольшие магниты и проверить, совпадают ли силы взаимодействия с теми, которые предсказываются законом обратных квадратов для всех четырех полюсов. Тщательные эксперименты, в которых силы взаимодействия измеряются путем уравновешивания (или с помощью крутильных весов Кулона), показывают, что они действительно хорошо соответствуют закону обратных квадратов. Хотя здесь мы и не имеем таких совершенных критериев, как, например, отсутствие электрического поля внутри заря- заряженного металлического ящика в электростатике, зато располагаем другими, вполне удовлетворительными косвенными методами.

Опыт 3. Постоянные и временные полюсы . Подвесьте на нити брусок из мягкого железа. Вы заметите, что 10) Мягкое железо всегда притягивается обоими полюсами магнита.

Погрузите магниты в железные опилки. Опустите туда и стержень из мягкого железа. Выньте и снова погрузите один конец стержня из мягкого железа в опилки, а к другому его концу поднесите полюс магнита.

11) Магнит, находящийся вблизи стержня из мягкого железа, сообщает ему на некоторое время способность притягивать железные опилки (фиг. 132).

Дальнейшие опыты показывают, что это явление объясняется временным намагничиванием мягкого железа, причем направление намагничивания обеспечивает притяжение стержня магнитом.

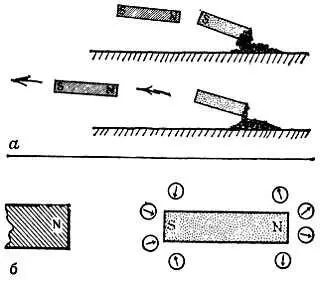

Фиг. 132. а — мягкое железо временно намагничивается в присутствии другого магнита; б— полюсы магнита из мягкого железа.

Задача 1

Какие экспериментальные факты еще до того, как вы испробовали действие магнита на подвешенный железный стержень, убеждали вас в том, что мягкое железо легко меняет свою намагниченность?

Опыт 4. Применение компаса.

Закрепите магнит на оси так, чтобы он легко поворачивался в горизонтальной плоскости. Именно так и действует стрелка компаса! Некоторые из предыдущих экспериментов можно теперь повторить, поднося к магниту компас (фиг. 129). Это даст нам возможность использовать компасную стрелку для маркировки полюсов любого магнита индексами N и S. Острие стрелки компаса, которое (приблизительно) указывает на север, мы зовем северным полюсом (N-полюсом) и все аналогичные полюсы других магнитов тоже называются северными. (См. ниже замечание о магнитных полюсах Земли.)

Опыт 5. Временное намагничивание мягкого железа.

Найдите с помощью компаса северный и южный полюсы длинного магнита и подержите один из его концов около конца бруска из мягкого железа. Проверьте, что на каждом конце бруска образуются полюсы. Поверните магнит другой стороной и снова исследуйте железный брусок. Какие полюсы возникли у бруска в том и другом случае?

Магнитные поля

Мы говорим, что магнит всюду вокруг себя создает магнитное поле, аналогично тому, как электрические заряды создают электрические поля. Линии, вдоль которых двигался бы маленький пробный северный полюс, мы называем магнитными силовыми линиями . Если же возможность получить свободный полюс кажется вам сомнительной, то под ними можно подразумевать линии, вдоль которых ориентируется крошечная компасная стрелка. Оба этих определения эквивалентны: магнитное поле, которое притягивает северный полюс стрелки в направлении вдоль силовой линии, отталкивает ее южный полюс в обратном направлении, заставляя стрелку повернуться вдоль линии . (Напряженность магнитного поля мы могли бы по аналогии с напряженностью электрического поля определить как результирующую силу, действующую на единичный пробный полюс со стороны всех расположенных поблизости магнитов. Однако вводить такое определение нет необходимости.) Картину расположения магнитных силовых линий можно воспроизвести, исходя из закона обратных квадратов точно таким же путем, как и для электрических полей. Поэтому большинство рассуждений, касавшихся характера распределения электрического поля, применимо и здесь. Нужно только не забывать о том, что у нас нет таких идеальных проводников магнетизма, какими являются металлы для электричества. И хотя конфигурации силовых линий обоих полей бывают сходными, магнитное поле по своей природе совершенно отлично от электрического. Это два различных силовых поля, и одно из них относится к тем физическим объектам, которые мы называем магнитами, а другое создается обычными электрическими зарядами.

Опыт 6. Магнитные поля. Чтобы лучше познакомиться с природой магнитного поля и расположением магнитных силовых линий, проведите опыты с компасной стрелкой. Как бы ни была помещена стрелка, она устанавливается в направлении магнитного поля. Положите магнит и рядом с ним небольшой компас на лист бумаги. Перемещайте компас в направлении, указываемом его стрелкой. При этом ваш компас будет двигаться вдоль магнитной силовой линии. Отмечайте путь компаса на бумаге. Для этого поставьте карандашом точку прямо против острия компасной стрелки. Передвиньте компас дальше, так, чтобы точка осталась позади. Поставьте следующую точку и т. д., как показано на фиг. 133. После этого начните снова и наметьте вторую линию, идущую из другой начальной точки, и продолжайте так до тех пор, пока вы не получите полную картину распределения линий.
