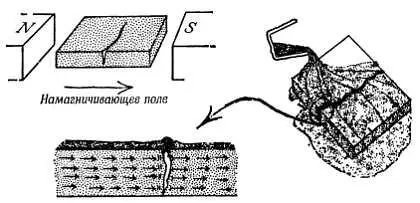

Фиг. 154. Проверка стального литья на трещины.

На намагниченную отливку наносится смесь масла с железным порошком. Частички железа собираются в складки вдоль трещин, где проявляется действие разноименных магнитных полюсов.

6. Намагничивание переменным током. Мы можем намагнитить брусок в одном направлении, затем в обратном, снова в том же направлении и т. д., помещая его внутрь соленоида с переменным током [76]. Обнаружим ли мы какую-либо разницу в поведении брусков из мягкого железа и твердой стали? Теория говорит нам: «Поскольку элементарные магниты в твердой стали, по-видимому, испытывают при переориентации сильное сопротивление, сходное с трением, мы можем ожидать, что стальной брусок при перемагничивании будет значительно сильнее нагреваться, чем брусок из мягкого железа». При проверке такого предсказания на опыте этот эффект часто маскируется другими, но он, безусловно, имеет место и очень важен с технической точки зрения. Катушки электромоторов и генераторов наматываются на железные сердечники. Если через эти катушки пропускается переменный ток, то необходимо, чтобы сердечники были изготовлены из мягкого железа. В противном случае сердечники будут нагреваться, подвергая опасности изоляцию проводов и бесполезно растрачивая энергию. В машинах постоянного тока сердечник ротора также попеременно намагничивается в различных направлениях, поэтому он должен быть изготовлен из мягкого железа.

7. Важнейшие достижения теории. Итак, теория помогла нам сделать важные заключения, часть которых попросту совпала с уже известными нам фактами, а другая легко проверяется опытом. Теперь мы в состоянии получить ответ на очень трудный вопрос — ответ, который является, пожалуй, одним из самых значительных успехов теории. Предположим, что кто-то пытается намагнитить стальное кольцо. Можно ли считать, что он добился своей цели, если не обнаруживается ни полюсов, ни внешнего магнитного поля? Можно ли считать кольцо намагниченным в разумном смысле этого слова?

Если забыть про теорию магнетизма, то последует немедленный ответ: «Это невозможно». «Когда нет полюсов, нет и магнита». Но, вспомнив теорию, мы сделаем уже совсем иное заключение: « Да, кольцо можно намагнитить, так что силовые линии замкнутся, а элементарные магнитики выстроятся друг за другом по кругу ». Такой вывод является выдающимся успехом теории. Она дает нам возможность понять то, что нельзя было бы постичь другим способом.

Одним из важнейших достижений теории является то, что она придает физическому понятию или идее, в нашем случае — намагниченности, новый смысл. При этом она поднимается выше своей обычной роли толкователя известных или предсказателя новых фактов и становится способной проникать в самую суть явлений. Такая теория приводит к существенно более глубокому пониманию фактов и заслуживает похвалы, адресованной киплинговскому слоненку: «Ты не смог бы сделать всего этого , будь у тебя обычный короткий нос». Немногие теории сумели подняться на такую высоту — или лучше сказать, немногие сумели продемонстрировать свои успехи столь четко, как теория магнетизма [77].

«Намагниченность кольца, — продолжает теория, — можно проверить, разрезав его. Если оно действительно намагничено, то в месте разреза появятся полюсы». Такой опыт несложно выполнить, и, если кольцо было приготовлено надлежащим образом, мы действительно обнаружим полюсы, создающие сильное магнитное поле.

Подобные кольцевые магниты в наше время весьма распространены и очень важны для техники, хотя они изобретены вовсе не с целью проверки теории. Железные сердечники трансформаторов также часто конструируются в виде замкнутых колец, чтобы в них создавались замкнутые силовые линии. Такой характер намагничивания очень существен для хорошей работы трансформатора, а сами трансформаторы необходимы в современной технике для передачи электроэнергии на расстояние. Несколько позже мы узнаем еще об одной возможности проверки намагниченности кольца, которая вовсе не требует разрезания его на части.

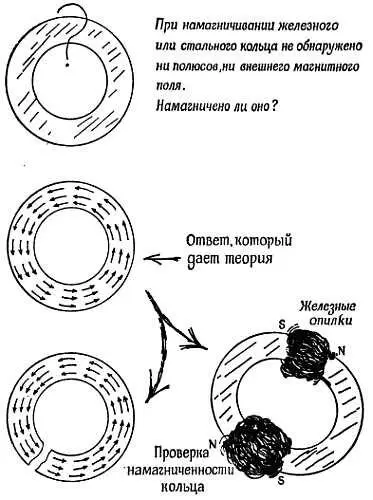

Фиг. 156. Вопрос к теорий магнетизма.

8. Теперь мы можем вернуться к вопросу о способе сохранения магнитов. Подковообразные магниты часто снабжаются «башмаком» — бруском мягкого железа, который замыкает их полюсы. Такие же «башмаки» используются и для сохранения свойств прямых магнитов. В обоих случаях магниты создают в мягком железе временное намагничивание, и, что очень существенно, возникает замкнутое намагниченное кольцо, аналогичное рассмотренному выше. Основываясь на нашей теории, мы вправе ожидать, что «башмак» действительно должен давать полезный эффект.

Вообще говоря, схемы с изображением различным образом выстроенных элементарных магнитиков помогают нам понять состояние намагниченности материала самых разнообразных образцов. Однако не следует забывать, что, хотя эти картинки выглядят весьма правдоподобно, они все же далеки от реальной действительности.

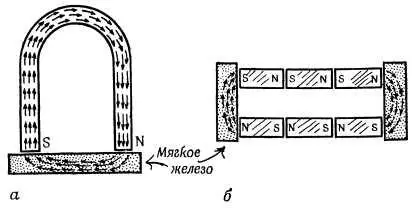

Фиг. 157. «Башмаки» из мягкого железа.

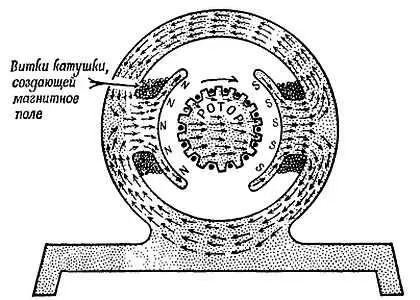

Фиг. 158. Магнитные силовые линии в статоре электромотора, изготовленном из мягкого железа.

Задача 5. Вопросы по теории магнетизма

а) Опишите, что произойдет, когда, пытаясь получить изолированные «полюсы», вы разрежете намагниченный стальной брусок на небольшие куски. Воспользовавшись маленькими стрелками для обозначения элементарных магнитиков, или, точнее, доменов, которые в настоящее время считаются основными элементарными единицами магнетизма, покажите, как этот эксперимент подтверждает «теорию» магнетизма.

б) Нарисуйте схемы, иллюстрирующие образцы из намагниченной и ненамагниченной стали, и покажите, как представление об элементарных магнитиках согласуется с результатами опыта по разделению магнита на части.

в) Какое различие в поведении элементарных магнитиков мягкого железа и закаленной стали может объяснить разницу в наблюдаемых свойствах образцов из этих материалов?

г) С помощью теории прокомментируйте каждый из следующих вопросов. Ответы, где это возможно, дополните схемами.

1) Имеется ли предел намагниченности стального бруска?
