Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

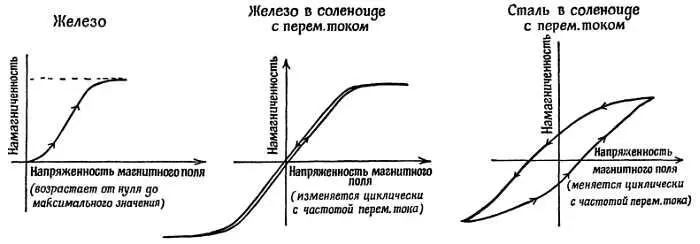

Фиг. 160. Кривые намагничивания.

Более современная теория. Магнитные домены

До сих пор мы не делали никаких определенных предположений о размерах элементарных магнитиков и не сказали ни слова о том, как они выглядят. В последние годы были получены убедительные доказательства, что эти магнитики представляют собой не отдельные молекулы, а довольно большие группы металлических кристаллов. Эти группы, получившие название «домены», выглядят очень маленькими, когда рассматриваешь их под микроскопом, но в сравнении с отдельными атомами они кажутся колоссальными скоплениями. Конечно, домены можно разделить на еще меньшие магнитики и постепенно дойти до отдельных атомов. Так что настоящими элементарными магнитиками мы по-прежнему должны считать атомы [78]. Границы домена можно увидеть в микроскоп, если посыпать поверхность намагниченного предмета очень тонким железным порошком, точно так же как при проверке литья на трещины.

Весь металл внутри домена намагничивается только в одном направлении — обычно вдоль одной из главных кристаллических осей. В ненамагниченном металле намагниченность отдельных доменов равновероятно направлена по или против любой из осей кристалла, по-видимому, образуя пространственные циклические доменные семейства. При намагничивании металла происходят следующие два типа изменений:

а) Некоторые домены увеличиваются в размере за счет соседних, добавляя в свой единый блок атомы из других блоков. Растут как раз те домены, которые были намагничены в направлении, близком к направлению намагничивающего поля. Если поле слабое, то эти изменения невелики и обратимы: вся картина целиком восстанавливается при снятии поля (стадия 1 на фиг. 162). Более сильные поля производят необратимые изменения границ доменов. Удачно ориентированные домены вырастают в размерах еще больше, и мы получаем сильный магнит ( стадия 2 ).

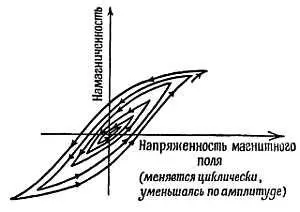

Фиг. 161. Размагничивание стального бруска.

б) В сильном магнитном поле намагниченность доменов лишь приблизительно следует направлению поля. Напомним, что намагниченность доменов направлена вдоль осей кристаллов металла, а не внешних контуров металлического бруска, которые указывают лишь направление наиболее просто осуществимого намагничивания. Атомы домена, естественно, стараются выстроиться в наиболее удобном для них направлении. Однако приложенное внешнее поле может оказаться не параллельным ни одной из кристаллических осей. Тогда требуются очень большие поля, чтобы повернуть направления намагниченности удачно ориентированных доменов ближе к направлению магнитного поля ( стадия 3 ).

в) В некоторых случаях отдельные домены могут внезапно перестраивать направление своей намагниченности от менее благоприятного к более благоприятному. Такой характер изменения менее прост, чем мы привыкли думать.

Фиг. 162. Магнитные домены в металлическом бруске на различных стадиях намагничивания.

Это упрощенное схематическое изображение иллюстрирует механизм изменений, происходящих с доменами. Обозначения направления намагниченности, перпендикулярной плоскости чертежа: — намагниченность направлена на наблюдателя; — намагниченность направлена от наблюдателя.

А что же в действительности?

Привлекая все новые и новые предположения (в форме подробных рассказов о доменах) для объяснения наблюдаемых явлений, мы, кажется, снова рискуем испортить свою научную репутацию. Однако для защиты нашей точки зрения обратимся к экспериментальным наблюдениям узоров, образованных железным порошком на поверхности намагниченного образца, которые показывают границы между доменами. Можно заметить, что эти узоры меняются по мере намагничивания бруска, демонстрируя увеличение одних доменов за счет других. Кто видел это, тот, безусловно, согласится, что опыт подтверждает нашу теорию.

Фиг. 163. Опыт, позволяющий услышать изменения доменов.

Известна и другая замечательная демонстрация изменений, происходящих с доменами, которые слишком малы, чтобы их можно было бы увидеть непосредственно, но хорошо регистрируются электрическими методами. Намотаем вокруг железного образца небольшую катушку и присоединим ее концы к усилителю, чтобы обнаружить очень слабые изменения наведенного потенциала, связанного с изменением намагниченности образца. Кроме того, к выходу усилителя подключим громкоговоритель. Начнем намагничивать образец, приближая к нему магнит, и мы услышим странный шорох, напоминающий шум песка, падающего на барабан. В действительности этот шорох представляет собой быструю последовательность коротких щелчков, как раз таких, какие можно было бы ожидать от бесчисленного множества доменных скачков. Если бы в намагничивании участвовали не домены, а отдельные молекулы, то щелчки были бы неизмеримо слабее и слишком частыми, чтобы произвести такой шум. Таким образом, этот хорошо различимый шорох свидетельствует о том, что домены представляют собой большие группы молекул. С недавнего времени мы стали объяснять происхождение этой последовательности щелчков несколько иначе. Раньше мы думали, что каждый щелчок связан с внезапным изменением направления намагниченности домена. Теперь мы знаем, что число таких щелчков гораздо больше количества доменов в образце. По-видимому, каждый щелчок связан с изменением границ домена, т. е. с обратимым ростом и сдвигом двух соседних доменов, как это происходит на первой стадии намагничивания.

В этом небольшом разделе физики мы показали, что теория является полезным наставником экспериментатора и мудрым другом научного исследователя. Если вы спросите: «Верна ли она?» — ученый сначала ответит: «Она полезна». Затем он добавит: «По крайней мере частично она верна». Некоторые из теоретических представлений, безусловно, верны, в чем вы сами можете убедиться, поставив опыты. Если же часть из них, как, например, представления о магнетизме атомов, покажутся вам несколько фантастичными, то, прежде чем спрашивать об их реальности, следовало бы ответить на вопрос: чем они полезны? Тем не менее как наша научная любознательность, так и романтическая страсть к атомам побуждают нас узнать, что происходит внутри домена. И мы добиваемся успеха в этих исследованиях. Пропуская пучки отдельных атомов через неоднородные магнитные поля, мы обнаруживаем, что некоторые атомы на самом деле представляют собой магниты (фиг. 164–166).
