К общим законам:

– законы развития потребностей;

– законы изменения функций.

К специальным законам – законы развития искуственных систем .

Наиболее общие из законов диалектики[48], [64], [80] следующие:

– закон перехода количественных изменений в качественные;

– закон единства и борьбы противоречий;

– закон отрицания отрицания.

Законы развития потребностей[48], [64], [80] определяют тенденции их изменения, знать которые необходимо для определения функций и систем, с помощью которых можно удовлетворить возрастающие потребности. Эти законы могут использоваться для прогнозирования новых потребностей.

Законы изменения функций[48], [64], [80] описывают тенденции их изменения. Они связаны с закономерностями развития потребностей, но имеют и свою специфику, например, переход систем к полифункциональным (многофункциональным – универсальным) или, наоборот, к монофункциональным (одно-функциональным – специализированным).

Техника развивается в тесном взаимодействии с общественным развитием и экосферой, вследствие чего наблюдаются значительное проникновение и обогащение законов развития общества, природы и техники. Например, развитие техники во многом зависит от потребностей общества и влияет на развитие природы.

Законы развития технических системопределяют критерии построения и развития техники.

В данной книге не будут рассматриваться законы диалектики, законы развития потребностей и законы изменения функций.

4.2.1. Общие представления

Любая система (в том числе и техническая) проходит несколько этапов своего развития. Эти этапы графически можно представить в виде кривой (рис. 4.1).

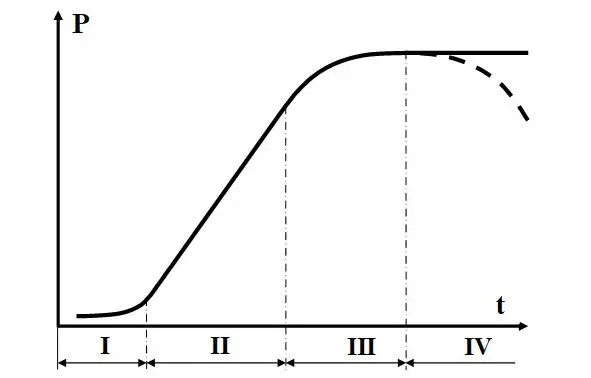

Рис. 4.1. S -образная кривая роста Где P – параметр системы, t – время.

В качестве параметра «P» могут быть, прежде всего, главные характеристики системы, например, размеры, скорость, мощность, производительность, количество проданных товаров, продолжительность жизни, количество популяций и т. д.

Вначале система развивается медленно (этап I), при достижении некоторого уровня развитие ускоряется (этап II) и после достижения некоторого более высокого уровня скорость роста уменьшается и в конечном итоге рост параметра системы прекращается (этап III).

Это этап сатурации, который может продолжиться очень долго. Иногда параметры начинают уменьшаться (этап IV) – система «умирает» (на графике это изображено пунктирной линией).

Подобные кривые часто называют S – образнымиили логистическими (логиста).

Развитие по S-образной кривой первоначально было открыто для биологических систем.

Для технических систем:

1. Этап I – «зарождение» системы (появление идеи вплоть до изготовления и испытания опытного образца).

2. Этап II – промышленное изготовление системы и доработка системы в соответствии с требованиями рынка.

3. Этап III – незначительное «дожимание» системы, как правило, основные параметры системы уже не изменяются, происходят «косметические» изменения, оптимизация параметров и доработка технологии изготовления, не существенные изменения внешнего вида или упаковки. На этом этапе происходит значительное расширение рынка сбыта и переход к массовому изготовлению.

4. Этап IV – параметры системы могут не изменяться или ухудшаться. Ухудшения могут вызываться несколькими фактами:

– следование моде, влияние экономической, социальной или политической ситуации, религиозные ограничения и т. п.;

– физическое и/или моральное старение системы.

Часто, на этапе IV система прекращает свое существование или утилизируется.

В теории решения изобретательских задач (ТРИЗ) развитие систем по S – образной кривой называют « Закон S – образного развития систем».

Для полноты картины рекомендуем самостоятельно рассмотреть и другие линии развития, связанные с S-образной кривой, которые были разработаны Г. С. Альтшуллером и рассмотрены в его работе: «Линии жизни» технических систем [19, С. 113—119].

Прекращение роста данной системы не означает прекращение прогресса в этой области. Появляются новые более совершенные системы – происходит скачок в развитии. Это типичный пример проявления закона перехода количественных изменений в качественные. Такой процесс изображен на рис. 4.2.

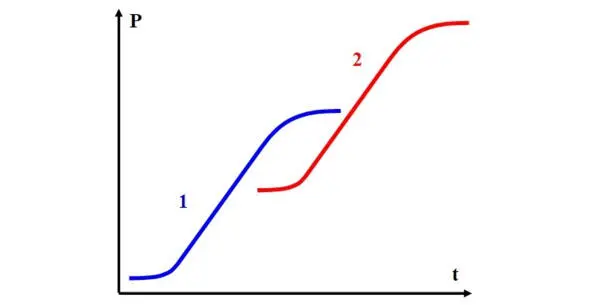

Рис. 4.2. Скачкообразное развитие систем

На смену системе 1 приходит 2. Скачкообразное развитие продолжается – появляются системы 3, 4 и т. д. (рис. 4.3).

Рис. 4.3. Огибающая кривая

Общий прогресс в отрасли можно показать при помощи касательной к данным кривым (пунктирная линия) – так называемой огибающей кривой.

Развитие любого вида техники может быть примером, подтверждающим этот закон.

Пример 4.1. Развитие радиоэлектроники

Опишем качественные скачки в развитии радиоэлектроники:

1. радио (детекторный приемник).

2. лампа:

2.1. диод;

2.2. триод;

2.3. тетрод;

2.4. пентод и т. д.;

– транзистор;

– микросхема;

– вакуумная наноэлектроника.

График развития радиоэлектроники показан на рис. 4.4.

Рис. 4.4. Развитие электроники

Законы развития технических систем можно разделить на две группы (рис. 4.5):

1. Законы организации систем(определяют работоспособность системы );

2. Законы эволюции систем(определяют развитие технических систем ).

Рис. 4.5. Схема законов развития технических систем

1. Законы организациипредназначены для построения новой работоспособной системы . Группа законов организации технических систем включает (рис. 4.6):

– закон полноты и избыточности частей системы ;

– закон проводимости потоков ;

– закон минимального согласования.
