4. Терморегулирующий вентиль – ТРВ(рис. 3.15) – понижает давление хладагента перед испарителем без изменения его агрегатного состояния (фреон должен остаться жидким). Давление снижают для уменьшения температуры кипения фреона в испарителе. Изменением величины давления регулируют температуру кипения (испарения), а, следовательно, и температуру потока воздуха.

5. Поддон для конденсата(на рисунке не показан) – сбора конденсата (воды, образующейся на поверхности холодного испарителя). Он расположен под испарителем. Из поддона вода выводится наружу через дренажный шланг.

6. Передняя панель – пропускает воздух внутрь блока. Представляет собой пластиковую решетку, через которую внутрь блока поступает воздух.

7. Фильтр грубой очистки – препятствует прохождению крупной пыли, шерсти животных и т. п. внутрь блока.

8. Горизонтальные жалюзи – регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод, и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

9. Привод горизонтальных жалюзи(на рисунке не показан) – перемещает жалюзи.

10. Индикаторная панель – показывает режим работы кондиционера и сигнализирует о возможных неисправностях. На передней панели кондиционера установлены индикаторы (светодиоды).

11. Фильтр тонкой очистки – препятствует прохождению мелкой пыли. Фильтры бывают различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т. п.

12. Вертикальные жалюзи – регулируют направление воздушного потока по горизонтали. Они служат для регулировки направления воздушного потока по горизонтали. Регулировка вручную.

13. Штуцерные соединения(на рисунке не показаны) – соединяют (удерживают) медные трубки, соединяющие внутренний и наружный блоки.

14. Пульт дистанционного управления(на рисунке не показан) – передает команды управления на плату управления.

15. ИК-приемник(на рисунке не показан) –принимает сигналы от пульта дистанционного управления и передает их на микросхему.

16. Термодатчик(на рисунке не показан) —измеряет температуру в испарителе. У некоторых кондиционеров, имеющих режим создания заданной температуры в точке, где находится пульт дистанционного управления. В пульте управления таких кондиционеров имеется дополнительный термодатчик.

17. Управляющая микросхема(на рисунке не показана) – обрабатывает входные сигналы и выдает сигналы управления.

Примечание. При дальнейшем анализе не будут рассмотрены: ТРВ, четырехходовой клапан, фильтры грубой и тонкой очистки, горизонтальные и вертикальные жалюзи, привод горизонтальных жалюзи, штуцерные соединения, пульт дистанционного управления, ИК-приемник, управляющая микросхема и индикаторная панель. Поддон для конденсата будем условно считать внутренним корпусом.

Надсистемные элементы, связанные с внешним блоком:

18. Наружная стена дома –удерживает наружный корпус.

19. Окружающая среда —взаимодействует с наружным корпусом. Будем условно считать – воздух снаружи.

Кроме того, имеются еще общие элементы для этих блоков и дополнительные элементы:

1. Трубки , соединяющие две части кондиционера. По ним движется хладагент.

2. Хладагент –изменяет температуру воздуха (испарение, конденсация).

3. Электрический силовой кабель , соединяющий блоки – передает напряжение питания на компрессор и вентилятор.

4. Кабель управления , соединяющий блоки – передает сигналы управления.

5. Электрический силовой кабель , который включается в электрическую сеть – подводит напряжение питания к кондиционеру.

6. Дренажный шлан г – отводит конденсат.

Пример 3.44. Выявление связей в кондиционере

В этом примере определим связи только для минимально необходимых частей кондиционера, надсистемы и окружающей среды (табл. 3.3).

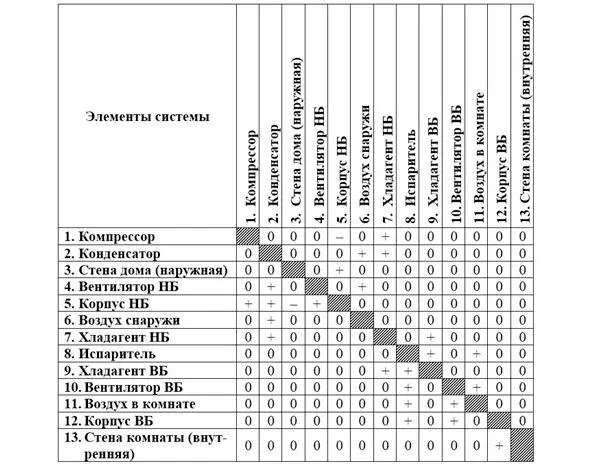

Таблица 3.3. Взаимодействие элементов кондиционера

Где

НБ – наружный блок;

ВБ – внутренний блок;

ЭСК – электрический силовой кабель;

0 – отсутствие связи;

+ – полезная связь;

– — вредная связь.

Пример 3.45. Определение функций элементов системы

Опишем только наиболее существенные полезные и вредные функции основных элементов (табл. 3.4).

Таблица 3.4. Функции элементов кондиционера

На графической функциональной модели (рис. 3.16) не показаны функции наружного и внутреннего корпусов удерживать компрессор, конденсатор, испаритель и вентиляторы, а также функции наружной и внутренней стен удерживать корпуса. Эти функции не существенны для данной задачи.

Рис. 3.16. Функциональная схема

Опишем наиболее существенные недостатки кондиционера.

1. Наружный блок создает шум.

2. Внутренний блок тоже создает шум, но меньший по уровню.

3. Перемещение воздуха приводит к простудным заболеваниям.

4. Кондиционер создает одну и туже температуру в комнате. Часто бывает, что для разных людей необходима разная температура.

Системное мышление опирается на понятия система(п. 3.1.2) и системность(п. 3.2).

Оно должно учитывать:

1. Иерархию систем.

2. Эволюционное развитие систем. Выявление тенденций развития и использование законов развития систем, прогнозирование будущих событий, будущих систем.

3. Взаимовлияния системы на подсистемы, надсистему и окружающую систему, обратное влияние надсистемы и окружающей среды на систему.

4. Учет изменений во времени и по условию и их влияние.

5. Выявление целей, потребностей, функций, принципов действия системы, структуру и функциональность системы.
