Покажем взаимовлияние подсистем на систему, системы на надсистему и окружающую среду на примере дерева.

Пример 3.34. Дерево(продолжение)

Вид дерева и его подсистем существенным образом зависит от окружающей среды. Так на севере и высокогорных районах растут, например, карликовые деревья; в пустыне – растения способные запасать влагу (суккуленты), например, кактусы, запасающие влагу в стеблях, алоэ в сочных листьях.

От условий внешней среды зависят и подсистемы растений. Суккуленты имеют мясисто-сочные стебли, листья, или корневища, луковицы, клубни, способные запасать и долгое время бережно использовать запасенную воду. Кожица стеблей и листьев суккулентов покрыта эластичной лакоподобной пленкой – кутикулой, хорошо отражающей солнечные лучи. Кактус собирает влагу и из воздуха, путем ее конденсации на волосках и колючках (ареолах), общая площадь, которых получается очень большой.

В свою очередь растения влияют и на окружающую среду, выделяя или поглощая из атмосферы кислород или углекислый газ в различное время суток.

Пример 3.35. Морская игуана

Морская игуана обитает исключительно на Галапагосских островах. Она питается морскими водорослями и имеет уникальную среди современных ящериц способность проводить под водой около часа. Игуаны научились задерживать дыхание на этот срок, замедлять под водой сердечный ритм и пускать отток крови только к жизненно важным органам. Это произошло в результате эволюции изменением способа питания – пища добывается в воде (морские водоросли), а не на суше. Это пример приспособления к внешней среде .

У морских игуан на суше и воде есть маленькие помощники – крабы и рыбы абудельдуф. Это чистильщики, питающиеся паразитами, доставляющими морским ящерицам немало проблем.

Это пример самоорганизующейся системы .

Третья составляющая системного оператора – это учет динамики развития системы, ее подсистем и надсистем . Необходимо рассмотреть историческое развитие системы, ее подсистем и надсистемы. Эту составляющую мы будем называть эволюционнымили генетическим развитием. Для этого выявляют, какие системы, подсистемы и надсистема были в прошлом , и прогнозируют их развитие на будущее .

Последней составляющей системного оператора – выявление анти-системна всех уровнях и их использование с учетом динамики развития.

Анти-система – это система, которая осуществляет противоположную, по сравнению с исследуемой, функцию. Такое рассмотрение позволяет расширить представление о системе.

Таким образом, системный оператор имеет следующие составляющие:

1. Структура системыи ее иерархические уровни(система, подсистемы, надсистема и окружающая среда);

2. Влияние и взаимовлияниеструктурных единиц;

3. Динамика развития системна всех уровнях – эволюционное развитие;

4. Учет и использование анти-систем, анти-функцийи анти-действий.

Приведем примеры использования системного оператора.

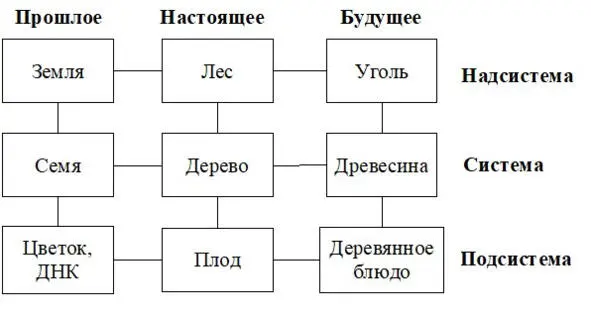

Пример 3.36. Дерево(продолжение)

Система – дерево. Подсистемы дерева мы рассматривали в примере 3.34. В этом примере выберем плод, например, фрукт. Надсистема – лес. Это мы рассмотрели иерархическую линию. Прошлое дерева – это семя. Прошлое плода – цветок и его ДНК. Прошлое леса – земля.

Рассмотрим будущее. Одно из будущих дерева – это древесина. Одно из будущих фрукта (плода) – может быть что-то из плода, например, пирог, но чтобы согласовать с древесиной лучше взять изделие из древесины, например, деревянное блюдо, на котором лежат плоды.. Одно из будущих леса – уголь (рис. 3.7).

Пример 3.37. Машина (автомобиль)

Система – машина (автомобиль). Надсистемой может быть: автострада, система дорожного движения, включающая систему управления дорожным движением (разметка на дороге, дорожные знаки, светофоры, дорожная полиция

и т. д.), автозаправочные станции, ремонтные мастерские, заводы изготовляющие машины и т. д.

Прошлое машины – это карета. Прошлое двигателя – лошадь. Прошлое автострады – поселочная дорога. Прошлое управления дорожным движением – его отсутствие. Каждый ездил как хотел и где хотел. Прошлое автозаправочных станций – почтовые станции, где менялись экипажи с лошадьми, где лошади отдыхали и их кормили овсом. Ремонтные мастерские в прошлом представляли собой кузнечную мастерскую, а заводы по изготовлению машин – каретные мастерские.

Каждый может себе представить свое будущее. Прежде всего будущее машины зависит от того, из каких подсистем она будет состоять и в какую надсистему она будет входить. Например, уже сегодня разработаны машины с электрическими двигателями, имеются двигатели, работающие на водороде и даже сжатом воздухе. Это все приведет к изменению надсистемы. В будущем будет отсутствовать дорожная полиция – все будет автоматизировано. Автомобили будут «общаться» друг с другом, не допуская дорожных происшествий. Дороги могут походить под землей или над землей, не занимая дорогого места на земле.

Рассмотрим АНТИ составляющую.

Функция машины – перемещать (двигать) пассажира. Анти-функция – сдерживать (оставлять на месте). В качестве такой системы может быть тюрьма, домашний арест.

У подсистемы двигателя функция – перемещение поршня. Анти-функция – стопорение (фиксирование). Этой системой может служит любой зажим, например, тиски; рыболовные снасти, например, невод; сачок и т. д.

Если в качестве подсистемы взять «газ», у которого функция увеличить обороты двигателя (ускорение движения), то анти-функцию – уменьшить обороты (замедление движения) – выполняет тормоз.

У подсистемы колеса две функции: перемещение автомобиля и его поддержание на определенном расстоянии от дороги. Анти-функция перемещения – фиксация. Эту функцию осуществляет тоже колесо в режиме тормоза. Анти-функция поддержания – это притягивание или отталкивание. Притягивание к дороге осуществляет антикрыло. В качестве отталкивания может быть воздушная подушка или воздушный шар (дирижабль и т. п.).

Надсистема автострада имеет функции опоры и указания направления движения. Анти-функция опоры – отталкивание (см. выше). Анти-функция указание направления движения – отсутствие указания направления. У самолетов, ракет, судов, подводных лодок и торпед нет указания направления движения в виде дороги. Указание осуществляется виртуально с помощью системы управления.
