Пример 3.24. Автомобиль

Бесполезный поток – поток бензина, когда автомобиль стоит, а двигатель работает, например, на светофоре.

Вредный поток – поток углекислого (выхлопного) газа, выбрасываемого в атмосферу, загрязняя окружающую среду.

Достаточный поток – поток бензина, обеспечивающий нормальную работу автомобиля.

Избыточный поток – поток бензина, избыточно поступающий в двигатель, приводящий к его перерасходу.

Недостаточный поток – поток бензина, не обеспечивающий нормальную работу автомобиля.

Любая система и функция имеют определенную иерархию.

3.1.6. Иерархия

Опишем иерархию системы:

– собственно, система ;

– ее подсистемы ;

– надсистема ;

– внешняя среда .

Подсистема – составные части системы.

Надсистема – это объект, куда входит система в качестве подсистемы.

Иерархия может иметь более высокие ранги, например, наднадсистема и более низкие ранги, например, подподсистема.

Наднадсистема – это объект, куда входит надсистема, а подподсистема – это элементы, из которых состоит подсистема. Количество рангов может быть достаточно большое.

Пример 3.25. Компьютер

Система – персональный компьютер.

Подсистемы : системный блок и устройства ввода – вывода (например, клавиатура, мышь, монитор, принтер, сканер, камера и т. п.).

Подподсистемы системного блока – это процессор, материнская плата, видеокарта, оперативная память, жесткий диск, дисковод, звуковая карта, сетевая карта, блок питания и т. д.

Надсистема – компьютерные сети и т. д.

Наднадсистема – это всемирная паутина, Интернет.

Внешняя среда – это среда, в которой находится компьютер, например, помещение, воздух и т. д.

Пример 3.26. Телефон

Система – телефон.

Подсистемы : микрофон и наушник, клавиатура, дисплей, память и т. п.

Подподсистемы – это элементы, из которых состоят микрофон и наушник, клавиатура, дисплей, память и т. д.

Надсистема – АТС, телефонные сети и т. д.

Наднадсистема АТС – это региональная и мировая телефонная сеть.

Внешняя среда – чаще всего – помещение и воздух.

Пример 3.27. Автомобиль

Система – автомобиль.

Подсистемы : колеса, двигатель, бензобак, система управления и т. п.

Подподсистемы двигателя – это поршень и цилиндр, шатун, свеча, клапаны, коленчатый вал, картер и т. д.

Надсистема – дорожное движение, к которой относятся: дороги, автозаправочные станции, автостоянки, система управления движением, гаражи, ремонтные службы, заводы изготовители и т. д.

Наднадсистема – это региональная и мировая сеть дорожного движения.

Внешняя среда – открытое пространство и атмосферные явления.

Функциитакже, как и системы, имеют иерархическуюструктуру. Функция более высокого ранга, как правило, более общая функция. Рассмотрим иерархию функций по степени важности :

– функция высшего ( нулевого ) ранга – главная функция, ее еще называют главной полезной функцией;

– функция первого ранга – основная функция;

– функция второго ранга – вспомогательная функция.

Можно рассматривать и функции 3-го и ниже рангов.

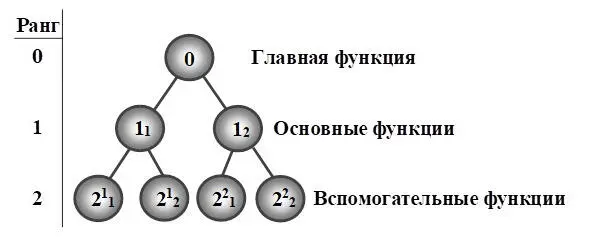

Иерархия функций показана на графе (рис. 3.2).

Рис. 3.2. Иерархия функций

Главная функция – это функция высшего (нулевого) ранга, указывающая главное действие – предназначение системы. Она должна выполнять главную цель, обеспечивая главную потребность в системе.

Основные функции – это функции первого ранга, функции основных подсистем.

Основные функции обеспечивают работоспособность главной функции, а, следовательно, и всей системы в целом.

Вспомогательные функции – это функции второго ранга, функции подподсистем. Вспомогательные функции обеспечивают работоспособность основных функций. Функции низших (n) рангов, прежде всего, должны обеспечивать работоспособность функций высших (n-1) рангов.

Функции, обеспечивающие работоспособность, будем называть необходимыми функциями . Функциональная работоспособность системы определяется набором необходимых функций всех рангов, который должен быть необходимым и достаточным, и в то же время обеспечивать функциональную полноту .

Пример 3.28. Компьютер

Главная функция – обработка информации (компьютер обрабатывает информацию).

Основные функции : системного блока – прием, обработка, хранение и вывод цифровых (электрических) сигналов, клавиатуры – ввод цифровой и буквенной информации, монитора – вывод информации на экран и т. д.

Вспомогательная функция части системного блока, блока питания, – обеспечение электрической энергией.

Пример 3.29. Телефон

Главная функция – передача звукового сигнала, например, речи.

Основные функции : микрофона – преобразование звукового сигнала в электрический, наушника – преобразование электрического сигнала в звуковой, клавиатуры – вводить цифровую и буквенную информацию и т. д.

Вспомогательная функция кнопки клавиатуры – ввод конкретного знака.

Пример 3.30. Автомобиль

Главная функция – перевозка (перемещение) людей.

Основные функции : бензобака – хранение (удержание) бензина, двигателя – преобразование бензина в поступательное движение, трансмиссии – преобразование поступательного во вращательное движение и т. д. Вспомогательная функция частей двигателя: поршня и цилиндра – сжатие бензина (создание давления).

Итак, мы рассмотрели основные определения системного подхода: система, функция, иерархияи присущие им понятия: целостность, свойство, отношение, процесс . Кроме того, были введены понятия: антропогеннаяи техническая системы.

3.2.1. Общие понятия

Понятие системности вытекает из системного подхода.

Системность – это свойство, заключающееся в согласовании всех взаимодействующих объектов, включая окружающую среду. Такое взаимодействие должно быть полностью сбалансировано.

Объект будет выполнен системным тогда и только тогда , когда он отвечает своему предназначению, жизнеспособен и отрицательно не влияет на расположенные рядом объекты и окружающую среду. Таким образом, чтобы объект был выполненным системно, он должен отвечать определенным требованиям.
