Надсистема управление дорожным движением имеет одноименную функцию. Анти-функция – отсутствие управление дорожным движением. Это система, в которой отсутствуют все элементы (см выше). Должна быть самоуправляемая система. Каждая машина связывается с другой машиной. Все вместе они образуют самоорганизующуюся систему (наподобие муравьев или пчел).

Остальные анти-элементы рассмотрите самостоятельно (рис. 3.8).

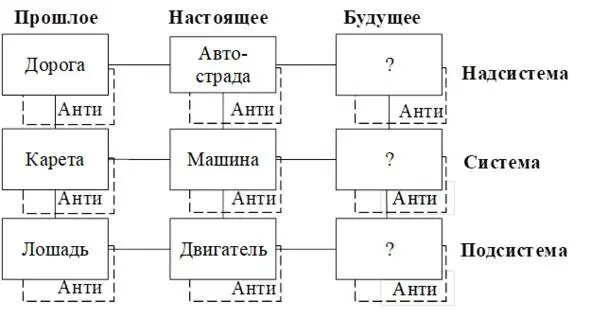

Рис. 3.8. Системный оператор для системы машина

Системный подход подразумевает учет любых изменений и их влияний на систему. Изменения могут происходить во времении по условию.

Пример 3.38. Изменения во времени

Типичные изменения во времени – это смена дня и ночи и времен года. Такие изменения учитываются, например, включением и выключением света, обогревом и охлаждением помещений и т. д.

Пример 3.39. Изменения по условию

Типовым изменением по условию в природе это фазовые переходы, например, при температуре 0 оС при атмосферном давлении лед превращается в воду. На большой глубине высокое давление. В космосе – невесомость и т. д.

Каждый из нас сталкивается с изменениями по условию в дорожном движении. При красном свете светофора – нет движения, а при зеленом – имеется.

Каждое изменение должно быть учтено при создании новых систем.

Учет всех изменений одна из важных составляющих системного подхода.

Системное мышление должно применяться к любому объекту, к любому явлению и к любому процессу.

Системный подход к проектированию требует обязательное выявления целей, потребностей, функций, принципа действий и систем .

Проектирование начинается с определения целей.

3.5.1. Системный синтез

Синтез ТС должен осуществляться в следующей последовательности: выявление потребностей, функций, принципа действия и систем (рис. 3.9) .

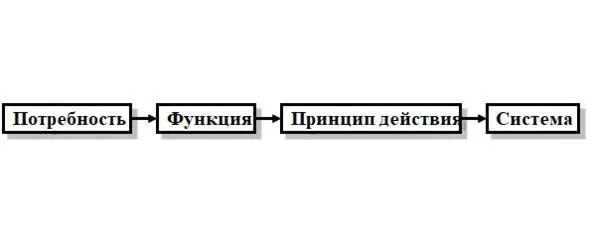

Рис. 3.9. Последовательность этапов системного синтеза

Первоначально выявляют потребность , которую необходимо удовлетворить. На следующем этапе определяют все альтернативные функции , которые могут удовлетворить данную потребность. Далее выбирают одну из них, наилучшим образом, удовлетворяющим данную потребность.

Для выбранной функции подбираются все возможные принципы действия системы и из них выбирается наилучший.

На заключительном этапе определяются все возможные виды систем , способные осуществить выбранный принцип действия и отбирается наилучшая.

Пример 3.40. Конференция

Представим ситуацию проведения конференции в определенном месте.

Цель – провести конференцию.

Потребность участника конференции – быть в данном месте в данное время.

Функция – перемещение участника с точки А в точку Б.

Опишем только принципы действия перемещения по земле.

Принцип действия: качение, принцип гусеницы, змеи, воздушная подушка и т. д.

Система: колесо, гусеница, воздушная подушка и т. д.

Корректировка может проводиться уже на уровне потребностей.

Если возможно проводить виртуальную конференцию, то участнику не нужно физически присутствовать на конференции, поэтому меняются функции и последующие этапы.

Идеальный системный синтез – это создание самоорганизующейся системы, приводящую к ее балансу. Такая система приспосабливается к изменениям и противостоит разбалансирующим изменениям.

Все природные системы самоорганизующиеся. Это относится как к растительному, так и к животному миру. Изменения во внешней среде влияют на них, и они приспосабливаются к этим изменениям. В свою очередь изменения, например, в растительном мире влияют и изменяют окружающую среду. Так эвкалипты, посажанные в болотистых местах, осушают их и меняют окружающую среду.

3.5.2. Системный анализ

Анализ ТС осуществляется в обратной последовательности: анализ существующей системы , ее составных частей и процессов, анализ принципа действия системы, выявление функций системы и потребности , которую удовлетворяет данная система (рис. 3.10).

Анализ ТС осуществляется в обратной последовательности: анализ существующей системы , ее составных частей и процессов, анализ принципа действия системы, выявление функций системы и потребности , которую удовлетворяет данная система (рис. 3.10).

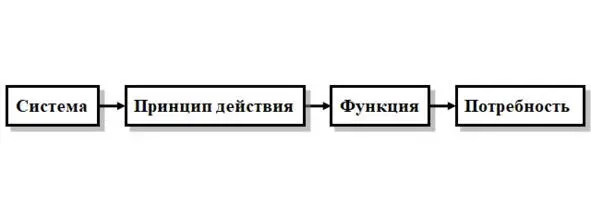

Рис. 3.10. Последовательность этапов системного анализа

В дальнейшем могут быть выбраны или разработаны альтернативные системы, использующие тот же принцип действия , или альтернативные системы, выполняющие туже функцию или альтернативные системы, удовлетворяющие данную потребность .

Пример 3.41. Стиральная машина

Система – стиральная машина.

Принцип действия – вращение белья с мыльной водой.

Функция – сталкивание белья с водой.

Потребность – соблюдение гигиенической чистоты.

Можно для данной функции найти альтернативный принцип действия. Например, использование ультразвука.

Для данной потребности можно найти другой способ поддержания гигиенической чистоты, например, создание незагрязняющейся одежды. Такие попытки делались в прошлом и настоящем.

3.5.3. Анализ выявления недостатков

Анализ системы для определения ее недостатков проводится в следующей последовательности (рис. 3.11):

1. Компонентный анализ.

2. Структурный анализ.

3. Анализ функций.

4. Диагностический анализ .

Рис. 3.11. Последовательность этапов системного анализа для выявления недостатков

Цель компонентного анализа – построить компонентную модель. Компонентом мы будем называть любой элемент системы на всех иерархических уровнях: подсистемы, системы, надсистема и окружающая среда. На этом этапе выявляются все компоненты и записываются в таблицу.

Цель структурного анализа – построить структуру системы. Определяют все связи между компонентами. Для этого строят матрицу связей (табл 3.1).
