Владимир Петров - Основы ТРИЗ. Теория решения изобретательских задач. Издание 2-е, исправленное и дополненное

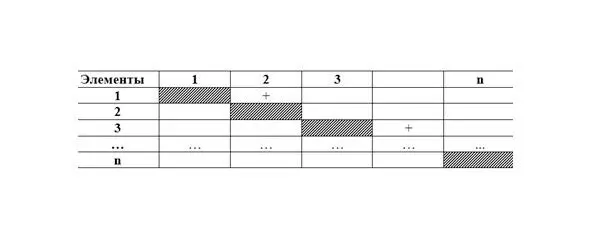

Таблица 3.1. Матрица связей

Примечание. Знаком «+» обозначено наличие связи.

Используя данные таблицы, строят графическую модель связей между компонентами.

Цель этапа анализа функций – построить функциональную модель. На этом этапе определяют направление и характер действия, т. е. функции.

Таблица функций представлена в табл. 3.2.

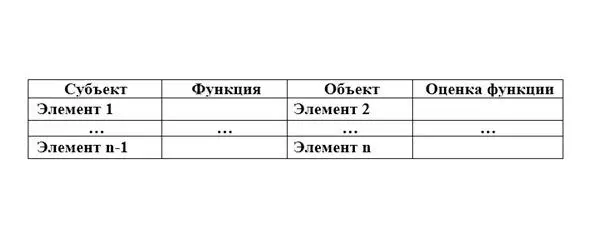

Таблица 3.2. Функции элементов Примечание. У одного элемента может быть несколько функций.

Примечание. У одного элемента может быть несколько функций.

По таблице функций строят графическую функциональную модель.

Цель диагностического анализа – построить диагностическую модель, т. е. оценить функции и потоки.

Рассмотрим данную методику на примере комнатного кондиционера.

Пример 3.42. Компонентный анализ

Рассмотрим кондиционер сплит-системы настенного типа, т. е. кондиционер, состоящий из двух блоков: наружного (рис. 3.12) и внутреннего (рис. 3.13).

Рис. 3.12. Наружный блок кондиционера 10 10 Рис. 3.12—3.14 с сайта www.rfclimat.ru с разрешения руководителя компании Компания РФК Климат Михаила Каминского

Где

1 – компрессор;

2 – четырехходовой клапан;

3 – плата управления;

4 – вентилятор;

5 – конденсатор;

6 – фильтр фреоновой системы;

7 – штуцерные соединения;

8 – защитная быстросъемная крышка.

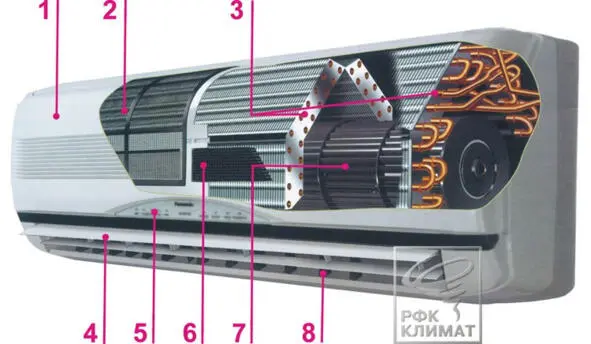

Рис. 3.13. Внутренний блок кондиционера

Где

1 – передняя панель;

2 – фильтр грубой очистки;

3 – испаритель;

4 – горизонтальные жалюзи;

5 – индикаторная панель;

6 – фильтр тонкой очистки;

7 – терморегулируемый вентилятор (ТРВ);

8 – вертикальные жалюзи.

Пример 3.43. Структурный анализ

Помимо структурного анализа покажем функциональность кондиционера и основных его частей.

Функционально-структурная схема кондиционера показана на рис. 3.14.

Рис. 3.14. Функционально-структурной схема кондиционера

Принцип работы кондиционера показан на рис. 3.15.

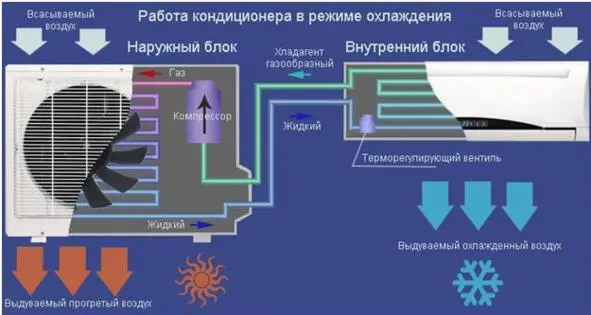

Рис. 3.15. Принцип работы кондиционера в режиме охлаждения 11 11 http://pro-kondicioner.ru/stati/princip-raboty-kondicionera.html

Устройство кондиционера базируется на явлениях испарении и конденсации . При испарении, влага забирает тепло, а при конденсации, отдает.

Во внутреннем блоке происходит кипение и испарение хладагента (фреон – газ, кипящий при комнатной температуре и атмосферном давлении). Фреон забирает тепло у теплообменника внутреннего блока, который еще называется испаритель , где весь фреон полностью превращается в газ. Поток воздуха, создаваемый вентилятором, проходит через испаритель, отдает свое тепло и выходит из блока охлажденным.

Во внешнем блоке, находящимся на улице, происходит обратный процесс – конденсация . Под давлением, создаваемым компрессором, хладагент конденсируется в теплообменнике внешнего блока, который называется конденсатор , где весь фреон полностью превращается в жидкость. Поток воздуха, создаваемый вентилятором, проходит через конденсатор, отдает свое тепло и выходит из блока подогретым.

Компрессор представляет собой насос высокого давления для газа. Он создает такое давление, чтобы при нормальных температурах весь хладагент успевал сконденсироваться во внешнем блоке. Далее хладагент проходит через дросселирующее устройство (терморегулируемый вентилятор – ТРВ), выравнивая давление.

Четырехходовой клапан переключает кондиционер из режима охлаждения в режим обогрева. Он изменяет (инвертирует) направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный – на охлаждение.

Анализ будет проводиться упрощенный, только по основным частям кондиционера.

Разберем устройство каждой части. Параллельно будем указывать функции, которые выполняет каждая из частей кондиционера.

Наружный блок:

1. Компрессор – повышает давление хладагента (фреона), тем самым, нагревая его, и перемещает фреон по холодильному контуру с помощью повышенного давления. Хладагент в компрессор поступает из испарителя.

2. Конденсатор – это радиатор. Он охлаждает и конденсирует фреон. Продуваемый через конденсатор воздух, соответственно, нагревается.

3. Вентилятор – создает поток воздуха на конденсатор.

4. Плата управления – управляет внешним блоком и принимает команды от пульта управления.

5. Четырехходовой клапан – изменяет (инвертирует) направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный – на охлаждение.

6. Фильтр фреоновой системы – защищает систему от попадания мелких частиц, которые могут образоваться при монтаже кондиционера. Устанавливается перед входом компрессора.

7. Штуцерные соединения – соединяют (удерживают) медные трубки, соединяющие наружный и внутренний блоки.

8. Защитная быстросъемная крышка – защищает от внешнего воздействия штуцерные соединения и клеммник, используемый для подключения электрических кабелей.

Примечание. При дальнейшем анализе не будут рассмотрены: ТРВ, четырехходовой клапан, фильтр фрионовой системы, штуцерные соединения, клеммник, защитную быстросъемную крышку, устройство платы управления и все датчики.

Внутренний блок:

1. Испаритель – это радиатор. Он нагревает фреон. Фреон испаряется. Продуваемый через радиатор воздух охлаждается.

2. Вентилятор – создает поток воздуха на испаритель. Таким образом, вентилятор внутреннего блока создает две полезные функции:

– помогает нагревать испаритель, а, следовательно, и фреон. Фреон испаряется и охлаждает поток воздуха;

– переносит поток холодного воздуха.

3. Плата управления(на рисунке не показана) – управляет внутренним блоком и принимает команды от пульта управления. На этой плате находится блок электроники с центральным микропроцессором.
