Томас Маклафлин - Обзор ядерных аварий с возникновением СЦР (LA-13638)

В результате этого всплеска мощности никто из персонала не пострадал, хотя произошло загрязнение экспериментальной зоны раствором нитрата плутония. Через несколько дней здание было успешно дезактивировано, но до окончания полной очистки экспериментальной зоны в нем произошел пожар, и здание больше не использовалось.

Сборка с урановым раствором; центральный поглощающий цилиндр отклонился от нормального положения; единичный всплеск мощности; незначительные дозы облучения.

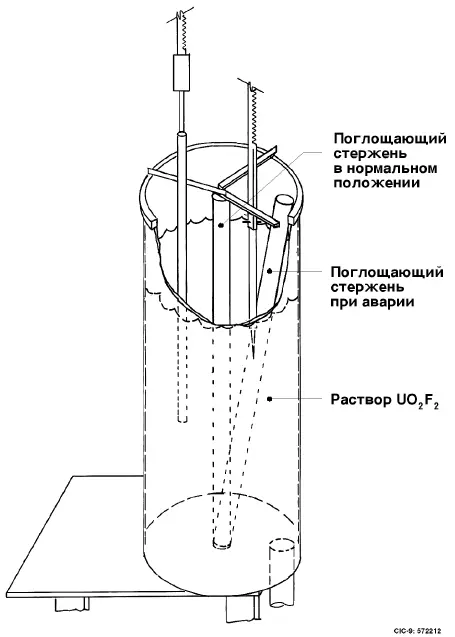

Данный эксперимент был одним из серии экспериментов по изучению критических свойств водных растворов в кольцевых цилиндрических емкостях. Внешний цилиндр имел диаметр 10 дюймов (25,4 см), а облицованный кадмием внутренний цилиндр — диаметр 2 дюйма (5,08 см). Система не имела отражателя и содержала 55,4 л водного раствора UO 2F 2. Масса высокообогащенного урана (93 %) составляла 18,3 кг. Всплеск мощности произошел, когда уровень жидкости достиг 40 дюймов (101,6 см), но продолжался процесс слива раствора в емкость. На рисунке 40 изображена схема эксперимента до и после аварии. Внутренний цилиндр, по сути дела, выполнял роль поглощающего стержня. Когда он отсоединился от места крепления в верхней части установки и наклонился в сторону стенки внешнего цилиндра, эффективность поглощения понизилась, и произошло увеличение реактивности системы. Уровень критичности на запаздывающих нейтронах был существенно превышен, и произошел всплеск мощности с энерговыделением 10 17делений.

Ход этой аварии был восстановлен самым тщательным образом. В результате наклона внутреннего цилиндра реактивность вводилась со скоростью 3,33 р/с и продолжала вводиться, когда система стала критической на мгновенных нейтронах. Используя известные коэффициенты и время генерации нейтронов, можно рассчитать, что в начальном пике выход составил 5,1 х 10 16делений. На развитие пика мощности после того, как система достигла критичности на мгновенных нейтронах, потребовалось лишь 0,07 с (0,43 секунды с момента начала отклонения цилиндра). Это означает, что цилиндр продолжал наклоняться. Особенностью таких аварий является то, что после начального пика скорость ввода реактивности компенсируется ростом мощности. Для данного раствора требовалась мощность в несколько мегаватт, которая поддерживалась достаточно стабильно, пока внутренний цилиндр не достиг максимального отклонения через 0,91 секунды после начала падения. В этот момент мощность резко упала, и, когда жидкость начали сливать, система оказалась в глубоко подкритическом состоянии.

Вследствие наличия толстой защиты никто из персонала не получил более 0,9 бэр. Из цилиндра выплеснулось несколько десятков кубических сантиметров раствора. Через три дня на установке возобновились эксперименты.

Сборка с раствором урана; падающий лист кадмия создал волну; единичный всплеск мощности; незначительные дозы облучения.

В ходе данного эксперимента изучались параметры реактора путем измерения периодов разгона реактора. Система представляла собой цилиндрический бак диаметром 76 см, заполненный до уровня 130 мм 58,9 литрами водного раствора UO 2F 2, содержащего 27,7 кг 235U. Раствор подавался из емкости для хранения в экспериментальный реактор посредством создания избыточного давления воздуха в емкости для хранения. Расход раствора регулировался с пульта управления клапаном на трубопроводе диаметром 1/2 дюйма. Когда переключатель находился в положении «заливка раствора», клапан был открыт и давление подавалось в систему; когда переключатель находился в положении «слив», клапан также был открыт, но подкачка воздуха прекращалась, а давление в емкостях для хранения стравливалось до атмосферного. Когда переключатель находился в промежуточном, «нейтральном», положении, клапан закрывался и стравливалось давление в емкостях для хранения.

К этому моменту объем раствора был примерно на 100 миллилитров меньше критического. После добавления порции раствора период разгона быстро сократился до 30 с и, как казалось, стабилизировался на этом уровне. Вскоре после этого переключатель подачи раствора (топлива) перевели в положение «слив». Порог срабатывания автоматики был установлен на величину периода разгона в 10 секунд. Периодомер показал быстрое уменьшение периода разгона, и произошло почти мгновенное срабатывание системы аварийной защиты по сигналам оператора и автоматики. Сразу же после этого произошел всплеск мощности. Энерговыделение составило 1,6 х 10 17делений, и в данном случае значительный объем раствора был с силой выброшен из емкости.

Последовавшие за аварией проверки показали, что, если продолжительность времени, в течение которого стравливалось рабочее давление, была недостаточной, раствор мог продолжать поступать в реактор в течение нескольких секунд после того, как переключатель подачи топлива устанавливался в положение «слив». Такая добавка раствора может объяснить сокращение периода разгона, в результате которого сработала аварийная защита, однако при этом не могла быть добавлена реактивность, достаточная для объяснения наблюдавшегося всплеска мощности.

Реактивность таких неглубоких (плоских) сборок большого диаметра очень чувствительна к уровню раствора в установке и мало чувствительна к изменению диаметра. Для рассматриваемой системы разница между состояниями критичности на запаздывающих и мгновенных нейтронах определялась разницей в уровнях раствора, составлявшей всего 1 мм. При уменьшении эффективного диаметра до 50 см для сохранения состояния критичности на запаздывающих нейтронах высота должна была увеличиться только на 12 мм. Предполагается, что падающий в раствор кадмиевый лист, слегка деформированный в нижней части, вызвал возникновение волн в жидкости, в результате сложения которых по крайней мере один раз должна была образоваться конфигурация с критичностью на мгновенных нейтронах.

В данном случае анализ был направлен на определение величины скорости ввода реактивности, которая могла вызвать пик мощности с соответствующим энерговыделением. Результаты анализа сравнивались с известными фактами с целью выявления противоречий. В результате анализа оказалось, что скорость ввода реактивности, равная 94 р/с, достаточна для образования пика длительностью 8 миллисекунд с соответствующим энерговыходом. Максимальная избыточная реактивность на 2 р превышала уровень критичности на мгновенных нейтронах, а газовыделение могло быть в 12 раз больше, чем во время аварии 26 мая 1954 года в Окриджской лаборатории (см. аварию 3 в разделе А части II), что объясняет выброс раствора. Механизм возникновения газовыделения в виде сливающихся микропузырьков (образующихся вследствие диссоциации молекул воды продуктами деления) обсуждается в части III «Самоподдерживающаяся цепная реакция и механизмы гашения».
