Эксперимент по взаимодействию; две большие массы урана (93,5 %) в воде; многократные всплески мощности; незначительные дозы облучения.

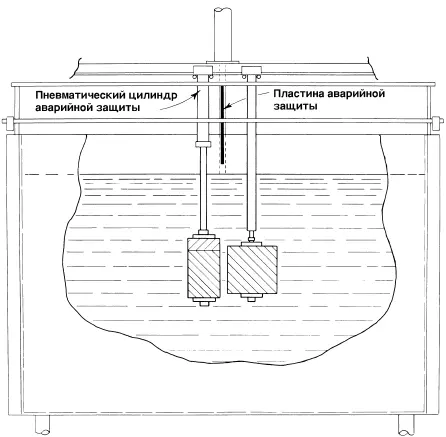

В 1949 году была создана установка для изучения размножающих свойств сборки из металла в воде. Установка имела две системы аварийной защиты. Первая, с быстрым срабатыванием, состояла из пневматического цилиндра, поднимавшего из воды изделие; вторая, более медленная, опустошала бак. Впоследствии установка была оборудована подвижной консолью, предназначенной для определения критических расстояний между двумя взаимодействующими частями, и была добавлена дополнительная система аварийной защиты в виде падающей кадмиевой пластины (рис. 45).

К всплеску мощности привел эксперимент по измерению критического расстояния между двумя частями сборки из обогащенного урана (с обогащением 93,5 %), помещенными в воду. Одна часть представляла собой сплошной цилиндр массой 24,4 кг, а вторая — полый цилиндр массой 38,5 кг. Наружная поверхность сплошного цилиндра и внутренняя поверхность полого цилиндра были облицованы листовым кадмием с толщиной слоя, равной 2,54 мм. Полый цилиндр был заполнен парафином.

По завершении эксперимента по определению критического расстояния (при коэффициенте умножения, равном 65,5) сборка была заглушена. Начался слив воды, была сброшена кадмиевая пластина, происходил подъем сплошного цилиндра (слева на рисунке 45). В этот момент произошел всплеск мощности (позже было определено, что выход составил 10 17делений), о чем свидетельствовали захлебнувшиеся нейтронные счетчики и появление облака пара над поверхностью воды, которое было видно на телеэкране.

Последующее воспроизведение событий показало, что первой сработала пневматическая система аварийной защиты (подъемник для извлечения из воды), что вызвало осложнения двух типов. Во-первых, максимальная реактивность системы имела место при слегка поднятом положении левого цилиндра относительно его нижнего состояния. Эта реактивность реализовалась в процессе подъема сплошного цилиндра (в момент всплеска мощности). Во-вторых, быстрый подъем из воды вызвал возникновение гидродинамических сил, под действием которых цилиндры приблизились друг к другу. Комбинация этих двух факторов оказалась достаточной для того, чтобы сборка перешла в критическое состояние на мгновенных нейтронах, причем реактивность поддерживалась бы в этом случае, по крайней мере, на том же уровне в течение 0,2 с, если бы не произошел всплеск мощности. По оценкам, энерговыход в первом пике составил 6 х 10 15делений. Возможно, что за первым пиком последовали один или несколько всплесков мощности при движении блока в области реализации мгновенной критичности, поскольку основным механизмом гашения цепной реакции было кипение.

При этой аварии с полным энерговыделением 10 17делений персонал не был облучен, не произошло загрязнения экспериментальной установки. Повреждение урановых блоков выразилось в небольшом коррозионном отслаивании и вздутии за счет образования оксида урана. Работы на экспериментальной установке были возобновлены уже через два дня.

«Джемайма» — цилиндрическая сборка из металлического урана (93 %) без отражателя; ход энерговыделения неизвестен; незначительные дозы облучения.

Система, в которой произошел разгон мощности, представляла собой цилиндрическую сборку из металлического урана с обогащением, равным 93 %, составленную из нескольких пластин диаметром 26,7 см и толщиной 0,8 см.

Полная сборка состояла из двух частей, причем нижняя часть была собрана из шести пластин, а верхняя собиралась сначала из трех, а потом из четырех пластин.

График обратного умножения в зависимости от числа пластин, или общего количества урана в системе, явно указывает на то, что систему не следовало делать из 11 пластин. Тем не менее, такую систему попытались собрать после того, как два человека независимо сделали одну и ту же ошибку в расчетах. В нарушение правил эксплуатации данные не были представлены в виде графика. Энерговыделение в пике составило 1,5 х 10 16делений.

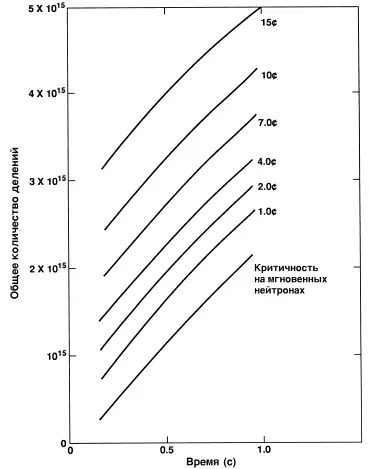

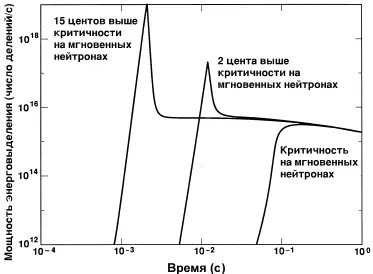

Без воспроизведения условий эксперимента невозможно установить, как изменялась мощность, выделяемая в массе урана, равной 92,4 кг. В тот момент, когда система была близка к критичности на мгновенных нейтронах, нижняя часть сборки двигалась по инерции вверх, и ввод реактивности, наверное, не превышал 2 или 3 р/с. Такая скорость ввода реактивности может дать пик в 10 15делений. После этого мощность стабилизировалась на уровне около 10 17делений/с, что было как раз достаточно для компенсации введенной реактивности. Большая часть из 1,5 х 10 16делений должна была произойти на этом плато. Мощность упала практически до нуля, когда автоматическая система аварийной защиты развела в стороны две массы металла.

Система была оборудована дистанционным управлением, никакого механического повреждения системы или делящегося материала не было. Никто из персонала не облучился, экспериментальная зона осталась чистой. Очевидное свойство самогашения, продемонстрированное при данном всплеске мощности, стимулировало дальнейшие исследования на сборке «Леди Годива» 47,48,49, которая использовалась в качестве установки для генерации мощных импульсов нейтронов деления с длительностью менее 100 микросекунд.
