Марио Бертолотти - История лазера

Как часто случается, Герц пришел к открытию электромагнитных волн, первоначально не стремясь их обнаружить.

В 1879 г. Берлинская Академия наук установила награду за исследование проблемы экспериментально установить соотношение между изменяющимися электрическими полями и откликами материалов на эти поля (поляризуемость). В это время Герц занимался электромагнитными исследованиями в Берлинском Физико-техническом институте и его наставник Гельмгольц привлек его внимание к этой проблеме. Первоначально Герц подошел к изучению электрических колебаний, используя для их получения лейденскую банку (вид электрического конденсатора), но вскоре пришел к заключению, что только эффекты, «лежащие за пределами наблюдений», могут быть интересны. Поэтому он подошел к проблеме с другой стороны, вернувшись к ней девятью годами спустя, в 1888 г., и успешно решив ее, как часть его классических экспериментальных работ по электромагнитным волнам. В 1886—1887 гг. он при выполнении некоторых экспериментов обнаружил что если кусок медной проволоки согнуть в виде прямоугольника так, чтобы между концами проволоки был маленький воздушный промежуток, и поместить этот прямоугольник рядом с искровым разрядом индукционной катушки (мы будем называть ее первичной цепью), то в промежутке открытой цепи прямоугольника проскакивает искра. Он правильно интерпретировал это явление, показав, что согнутая проволока (мы будем называть ее вторичной цепью) имеет такие размеры, которые делают свободный период колебаний в ней, почти равный периоду колебаний в первичной цепи.

Открытие, что в воздушном промежутке вторичной цепи могут возникать искры (при подходящих размерах для резонанса), давало метод наблюдения электрических эффектов в воздухе на расстоянии от первоначального возбудителя: детектор, требуемый Фитцджеральдом для наблюдения распространения электрических волн, теперь был в руках.

Неизвестный Герцу Давид Эдвард Хьюз (1830—1900) несколькими годами ранее опередил его. Он показал, что электрические искры можно обнаружить на расстоянии до около 500 м микрофоном (позднее он был назван «когером»), включенным в телефонную трубку. Он правильно утверждал, что эти сигналы были от электрических волн в воздухе. В 1879—1980 гг. он продемонстрировал эти эксперименты президенту Королевского Общества сэру Джорджу Стоксу и В. Прису — Главному электрику Почтовой службы. К сожалению, они пришли к другому объяснению этого явления, и Хьюз, разочаровавшись, не опубликовал своих результатов, которые стали известными много позже.

После короткого перерыва, в течение которого Герц был занят изучением влияния облучения ультрафиолетовыми лучами на электрический разряд, проведя, тем самым, первые наблюдения фотоэлектрического эффекта, он в 1888 г. улучшил схему получения искр. Регистрируя эффект с помощью вторичной цепи, удалось продемонстрировать, что испускаются электромагнитные волны. Оливер Лодж (1851-1940) также в начале 1888 г. открыл электромагнитные волны. Он продемонстрировал их распространение и отражение вдоль проволок и выполнил точные измерения их длин волн. Однако, вместо того, чтобы немедленно опубликовать свои результаты, он отправился на отдых в Альпы, полагая, что его эксперименты произведут впечатление на очередном конгрессе Британской Ассоциации развития науки, который должен был быть в сентябре. На этом конгрессе, Фитцджеральд, который ничего не знал о работе Лоджа, громогласно объявил, что неизвестный немец Генрих Герц сумел генерировать и детектировать электромагнитные волны в воздухе.

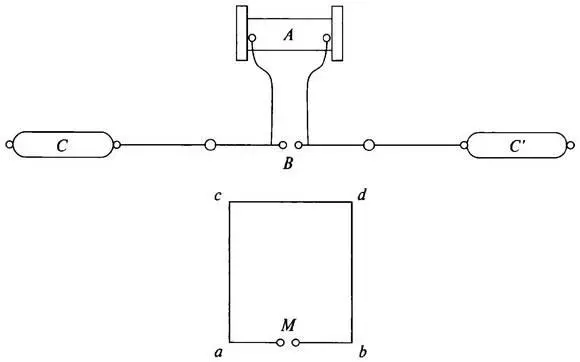

Рис. 24. На верхней части показан вибратор (осциллятор) Герца, а на нижней — резонатор. А — катушка Румкфорда, В — два шарика, между которыми проскакивает искра; С и С’ — два больших проводника, которые заряжаются от катушки. Цепь abcd — резонатор Герца, а M — два шарика, между которыми можно видеть искорку

Для получения своих искр Герц использовал различные экспериментальные конфигурации. Одна из них показана на рис. 24. Две металлические сферы диаметром около 30 см были каждая на конце прямой медной проволоки. Центры сфер были на расстоянии 1 м. В середине проволока разрывалась с двумя шариками на концах разрыва. Расстояние между этими шариками (несколько см в диаметре) можно было регулировать до типичного значения порядка 1 мм. Размеры были выбраны так, чтобы возникающие волны можно было обнаружить вторичной цепью соответствующего размера. Для возбуждения цепи была использована катушка Румкорфа, с помощью которой две сферы заряжались противоположным знаком. При достижении нужного напряжения происходил искровой пробой, и искра проскакивала между шариками. При этом система разряжалась через ряд колебаний с частотой, определяемой размерами сфер и их взаимным расположением. Эти колебания затухали, когда энергия, связанная с первоначальным зарядом, испускалась в пространство в виде электромагнитных волн. К концу года Герц продемонстрировал сходство электромагнитных волн со светом, показав, что они могут отражаться» распространяться прямолинейно после прохождения отверстия в экране, испытывают дифракцию, и другие свойства, подобные свету,

В первых экспериментах длина волны составляла несколько метров, но, в тот же год, Герц смог сгенерировать волны порядка 10 см. Парадоксально, но Герц не оценил возможное практическое применение своего открытия. Когда один немецкий техник высказал ему предположение, что открытые им волны можно использовать для беспроволочного телеграфа, Герц отверг эту идею, утверждая, что токи в его резонаторе совершают колебания в миллионы раз в секунду и не могут быть воспроизводимы в телефонном устройстве, которое работает с токами с частотой в несколько тысяч раз в секунду.

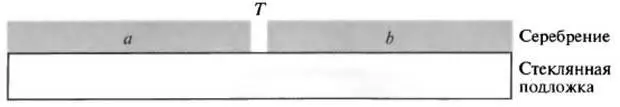

Рис. 25. Резонатор Риги был сделан из стеклянной посеребренной пластинки (как обычное зеркало). Слой серебра на стекле имеет тонкую щель 7, в результате которой получаются две металлические, проводящие части а и b изолированные друг от друга. Когда на такой резонатор по падают электромагнитные волны, в щели Т проскакивает искорка, которую можно увидеть в темноте

Эксперименты Герца были продолжены итальянцем Аугусто Риги (1850-1921), профессором физики в университете Болоньи. Он сумел генерировать волны длиной в несколько см и регистрировать их с помощью резонатора, который он сделал из прямоугольной полости станиолевой фольги, закрепленной на стеклянной пластине. В середине фольги делался очень тонкий разрез, в котором могла появляться искра (рис. 25).
